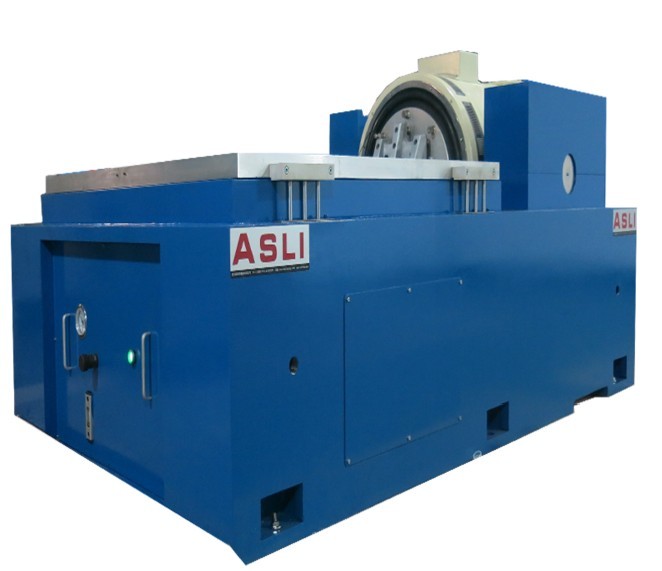

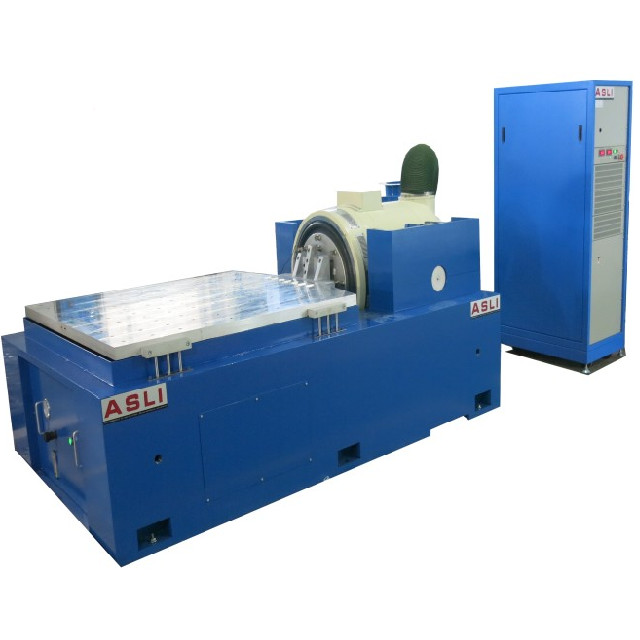

Peralatan Uji Meja Getaran Horizontal Frekuensi Tinggi Untuk Pengujian Otomotif
mesin uji getaran frekuensi tinggi terutama digunakan untuk lingkungan uji lingkungan getaran dan guncangan produk, uji penyaringan stres lingkungan, uji keandalan, pengujian mungkin diperlukan untuk kedirgantaraan, komunikasi, elektronik, listrik, komunikasi, peralatan rumah tangga dan area produk lainnya.Ini adalah platform pengujian yang memenuhi semua jenis spesifikasi pengujian, dan dapat dieksekusi termasuk spesifikasi IEC, MIL-STD, JIS, ASTM dan lainnya.
Parameter mesin getaran frekuensi tinggi:
| Model |
Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Percepatan Terukur (m/s2) | Kecepatan Terukur (m/s) |
Perpindahan terukur (p-p) mm |
Beban Maks (Kg) | kumparan bergerak (Kg) |
Dimensi Kumparan bergerak (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Fitur produk
* Sistem suspensi fleksibel dan panduan lurus, kapasitas beban kuat, kinerja panduan baik dan stabilitas tinggi.
* Kekakuan statis airbag beban tengah besar, kekakuan dinamis kecil, kapasitas beban kuat, dan kinerja dinamis sangat baik.
* Diagnosis pemeriksaan mandiri cepat dan perlindungan rantai, keamanan dan keandalan tinggi;
* Perangkat isolasi dan peredam airbag membuat vibrator tidak memerlukan fondasi khusus, mereproduksi gelombang getaran dengan sempurna dan mengurangi transmisi getaran.
* Menyediakan penggunaan platform ekspansi horizontal dan vertikal yang berbeda;
* Dapat digunakan dengan semua jenis pengontrol getaran, dan operasinya sederhana.

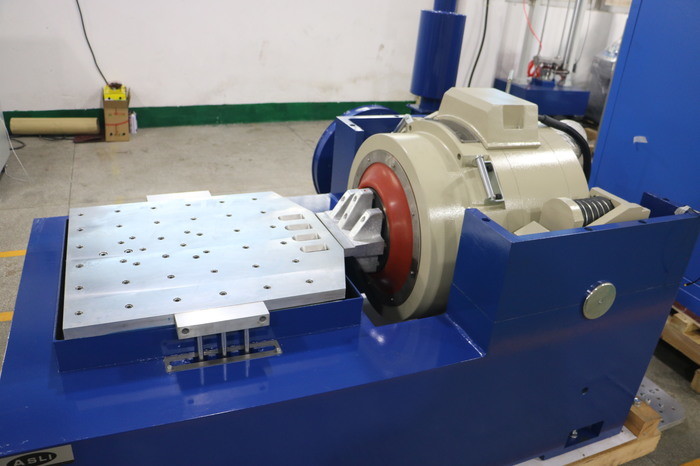

fitur dudukan horizontal:
Dalam bangku pemuatan kecil untuk mewujudkan akselerasi dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja bangku mesin utuh.
Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur sempurna, nyaman untuk dipasang dan disesuaikan.
Jejak tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias.
Pompa oli bawaan, struktur bagus dan mudah dioperasikan.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
