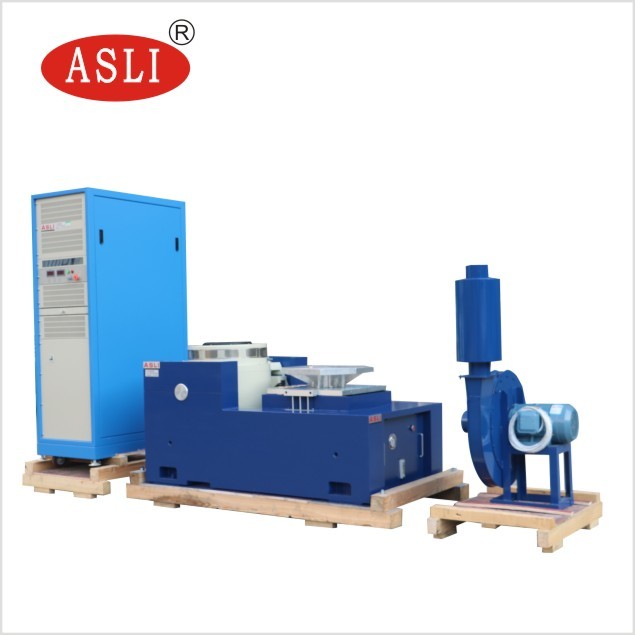

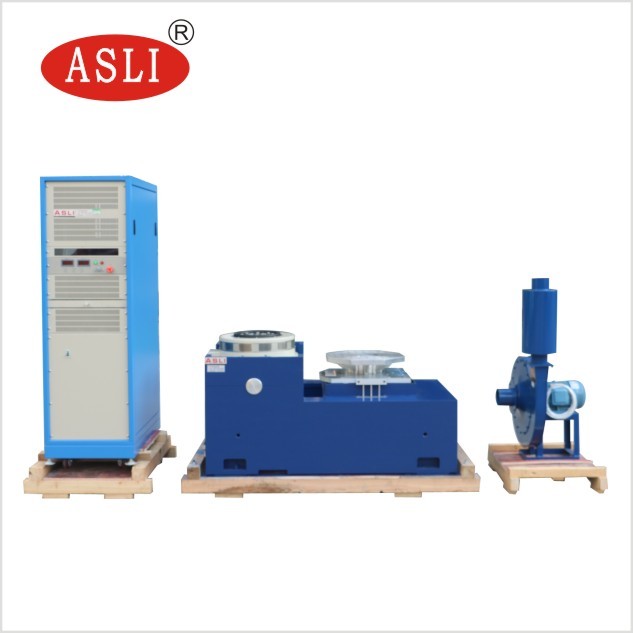

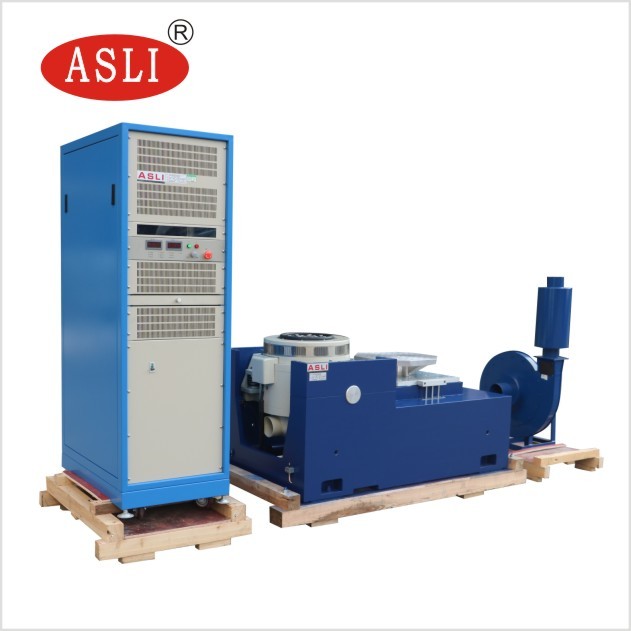

Laboratorium Sistem Uji Getaran Elektrodinamik 10000N Dengan Beban 270kg

Laboratory 10000N Electrodynamic Vibration Test System adalah solusi pengujian getaran tiga sumbu berkinerja tinggi yang dirancang untuk aplikasi laboratorium dan industri yang ketat.Dengan kapasitas beban maksimum 270 kg, sistem ini memberikan pengujian yang tepat dan dapat diandalkan di sinus, acak, dan mode getaran kejut.

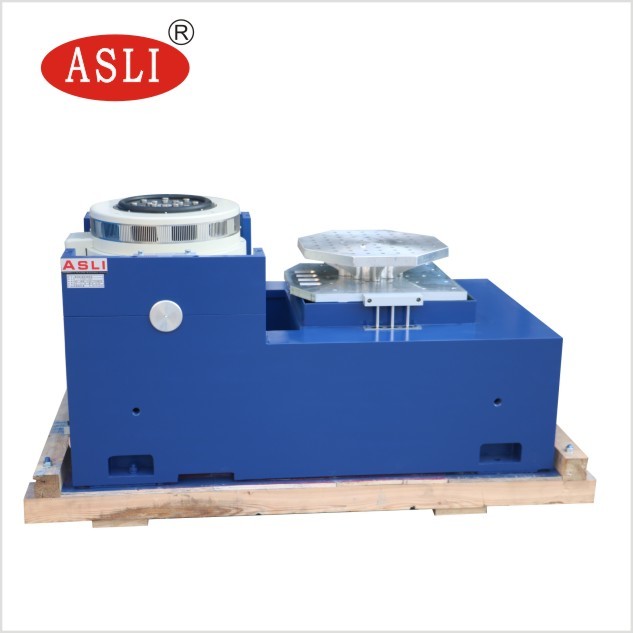

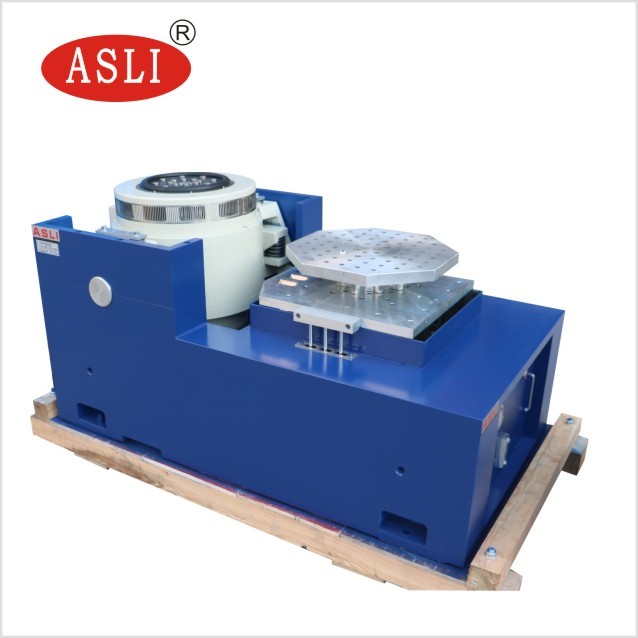

High Frequency Vibration Shaker mengadopsi teknologi modern canggih termasuk struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara,bantalan rol dan panduan linier, dan isolasi trunnion. mampu menyelesaikan X, Y, dan Z tiga sumbu tes getaran sinusoidal, tes getaran acak broadband, klasik (setengah sinus) tes denyut nadi,dan tes spektrum respons kejut.

Sistem ini banyak digunakan dalam industri pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, dan peralatan rumah tangga.

• Kekuatan nominal:Kekuatan sinus 10000N; Kekuatan acak 10000N; Kekuatan kejut 20000N
• Rentang frekuensi:3Hz sampai 3000Hz
• Mode frekuensi menyapu:Linear, logaritma, menyapu maju mundur, frekuensi tetap
• Waktu frekuensi menyapu:1 sampai 32767
• Waktu frekuensi menyapu:Frekuensi tetap / tunggal 1?? 3600 menit; kurva frekuensi menyapu dapat ditampilkan
• Maks. akselerasi:1000 m/s2 (tanpa beban)
• Kecepatan maksimum:1.8 m/s
• Max. perpindahan:51 mm p-p (tanpa beban), puncak ganda
• Pergeseran Dampak:51 mm
• Berat Koil Bergerak:14 kg
• Gelombang getaran:Sinus, acak, kejut
• Diameter Koil Bergerak:Φ240 mm
• Dimensi sistem getaran:W1060 × H750 × D845 mm
• Berat sistem getaran:960 kg
• Termasuk Aksesoris:600 mm × 600 mm vertikal expander dan 600 mm × 600 mm horizontal slip table

Baris yang disorot (ES-10) menunjukkan konfigurasi yang dijelaskan dalam daftar produk ini.

1. Generator getaran 1 set
2. Pengontrol getaran 1 set
3. Ruang Sambungan Komunikasi 1 set
4. DA-10 Amplifier Daya 1 set
5. Kekuatan Eksitasi 1 pc
6. Perangkat Lunak Pengemudi 1 set
7. Sistem pendingin 1 set
8. Komputer Perindustrian 1 set
9. Printer warna 1 set (Optional)
10. Sensor akselerasi (termasuk jalur output)
11. Perlengkapan getaran 1 set (Opssional, sesuai dengan sampel uji)

Pengontrol getaran adalah desain terbaru oleh perusahaan kami, mengadopsi arsitektur sistem terdistribusi internasional yang maju.Inti nya adalah terbaru TMS320 seri 32-bit floating-point prosesor kecepatan tinggi dari TI. Laporan tes secara otomatis dihasilkan dalam format Word. Selama atau setelah pengujian, laporan dapat diedit dan kemudian dihasilkan secara otomatis atau manual.

1. Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tingkat tinggi.
2. Desain sirkuit dua magnet dengan kebocoran aliran magnetik rendah, struktur kompak dan rasional.
3. Rocker rod roller bearing dengan orientasi kekakuan tubuh komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang tinggi.
4. Yayasan isolasi Trunnion didedikasikan untuk isolasi getaran, dengan instalasi mobile yang nyaman.
5. Sistem bergerak teknologi canggih memastikan keandalan tinggi lingkaran dinamis.
6. Desain saluran baru meningkatkan efek pendingin.
7. Kekakuan statis dan kekakuan dinamis bantalan dengan efek balon kecil, meningkatkan kapasitas bantalan tabel getaran dan meningkatkan kinerja frekuensi rendah.
