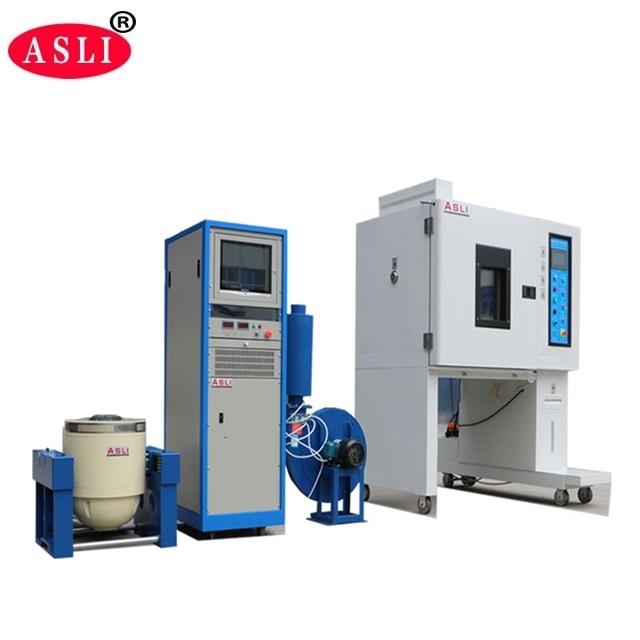

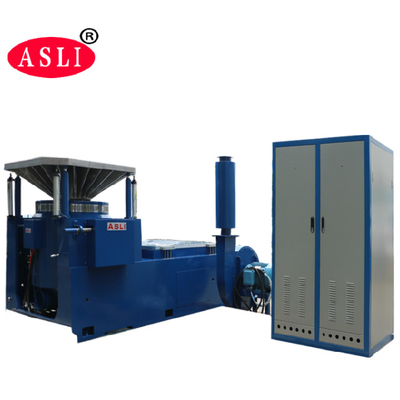

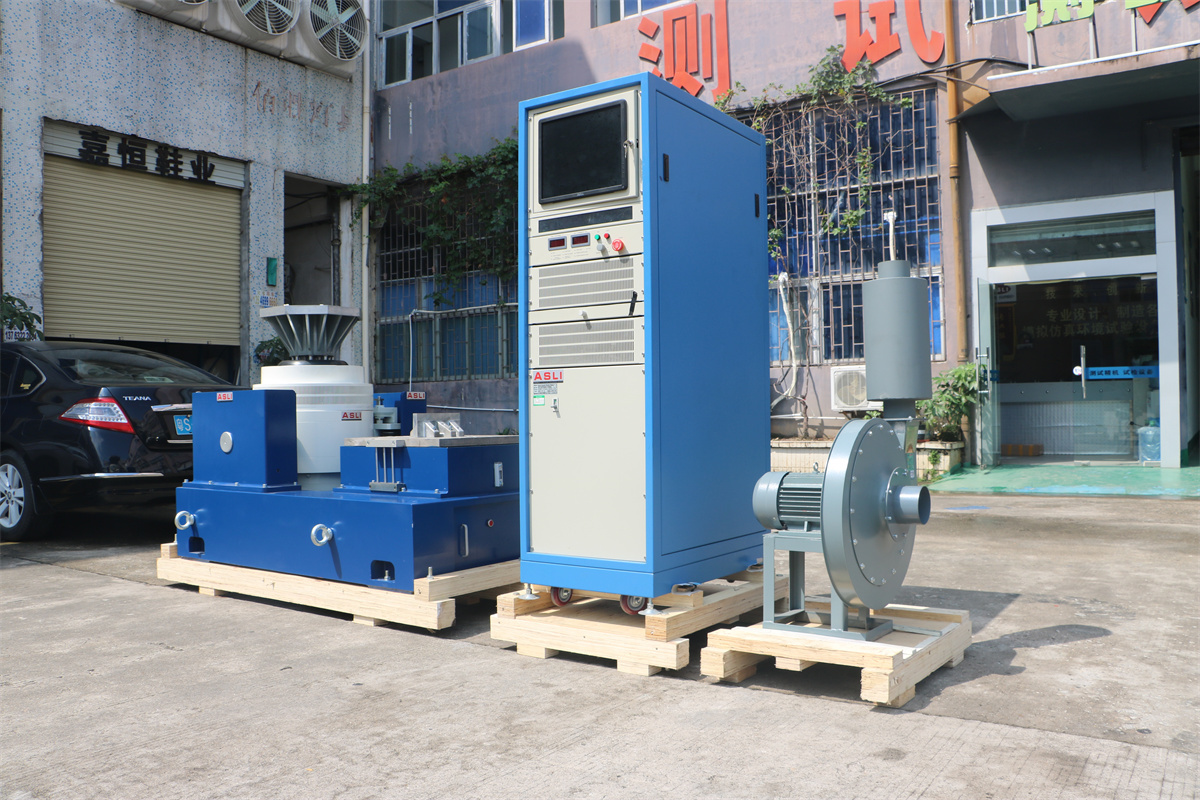

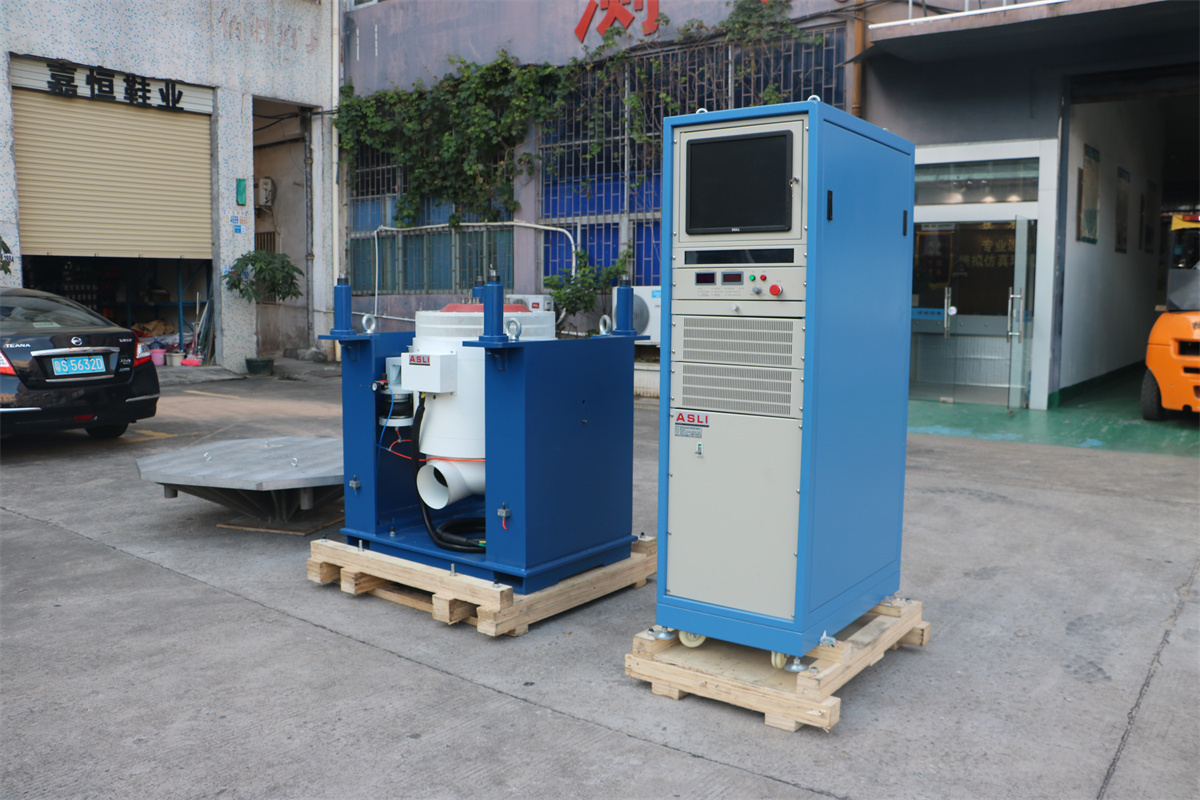

Mesin Uji Getaran Elektrodinamik Frekuensi Tinggi & presisi tinggi laboratorium Uji getaran lingkungan
Aplikasi:
Kami adalah produsen produk seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Penguji Kelelahan Getaran Frekuensi Tinggi, mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh pulsa klasik (setengah - sinus, trapesium, gelombang gigi gergaji) dan uji spektrum respons kejut. Produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga, dan bidang lainnya.
Fitur Penguji Kelelahan Getaran Frekuensi Tinggi:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial panggung yang lebih tinggi.
2. Sirkuit dua-magnetik, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3. Bantalan rol Batang Rocker lurus dan orientasi kekakuan badan komposit berorientasi impor, kapasitas beban eksentrik.
4. Fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, kemudahan pemasangan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan keandalan tinggi lingkaran dinamis.
6. Desain saluran baru dan tingkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari balon kecil bantalan, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
Parameter teknis Penguji Getaran Frekuensi Tinggi Elektrodinamik:
| Model |
Sinus yang Dinilai Gaya (N) |
Acak yang Dinilai Gaya (N) |
Frekuensi Rentang (Hz) |
Percepatan yang Dinilai (m/s2) | Kecepatan yang Dinilai(m/s) |
Perpindahan yang Dinilai (p-p)mm |
Beban Maks. (Kg) | kumparan bergerak(Kg) |
Dimensi dari Kumparan bergerak(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

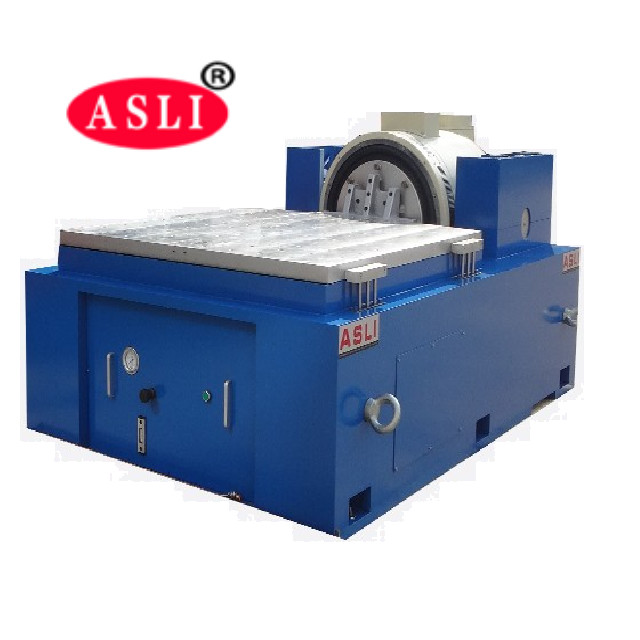

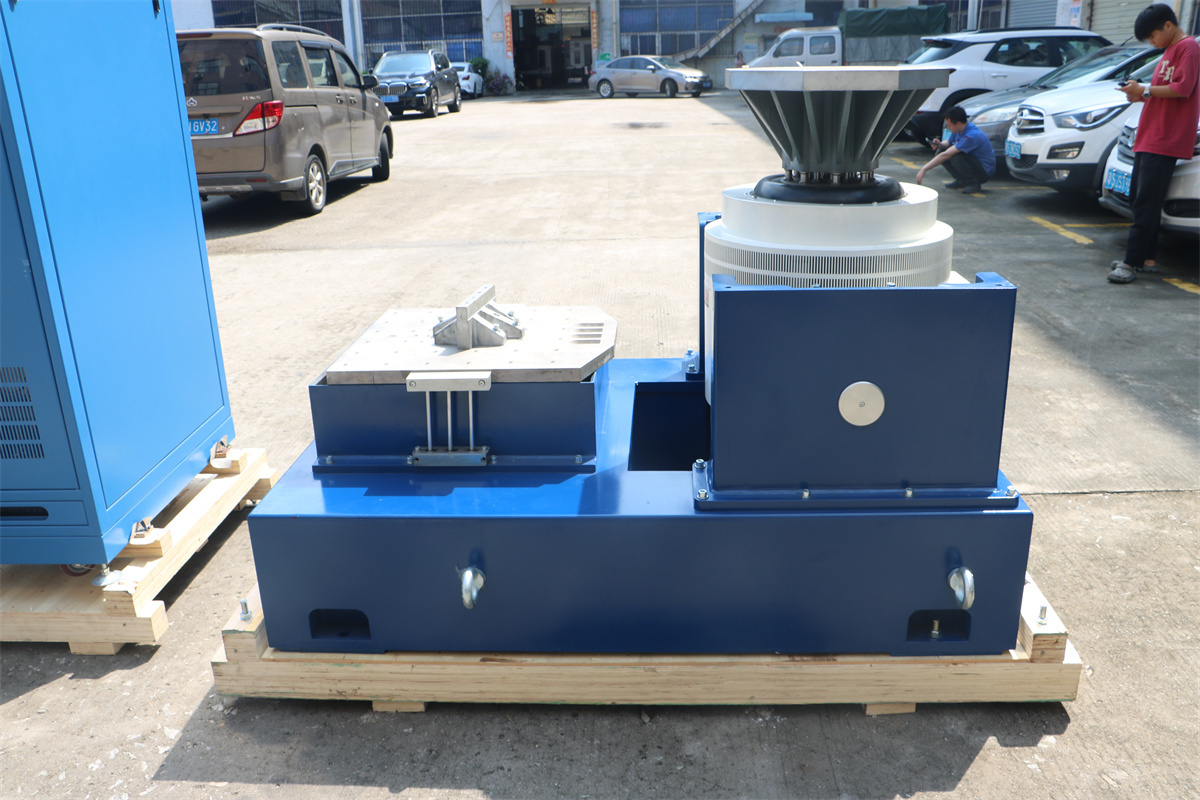

fitur dudukan horizontal:
1. Di dalam bangku pemuatan kecil untuk mewujudkan percepatan dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2. Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kemudahan untuk dipasang dan disesuaikan.
3. Trek tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan tahan bias-loading.
Pompa oli internal, struktur yang baik dan pengoperasian yang mudah.
parameter teknis dari expander horizontal:
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
fitur bangku yang diperluas vertikal:
VT vertikal bangku yang diperluas dan klem yang ditentukan, presisi dihitung, desain yang rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi
dan pengerjaan.
parameter teknis dari expander vertikal:
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Bangku bundar) | 220 | 350 | Φ1200 |
Jika Anda memiliki pertanyaan relatif tentang Penguji Kelelahan Getaran Mesin Uji Mekanik Frekuensi Tinggi Elektrodinamik, jangan ragu untuk menghubungi saya.
