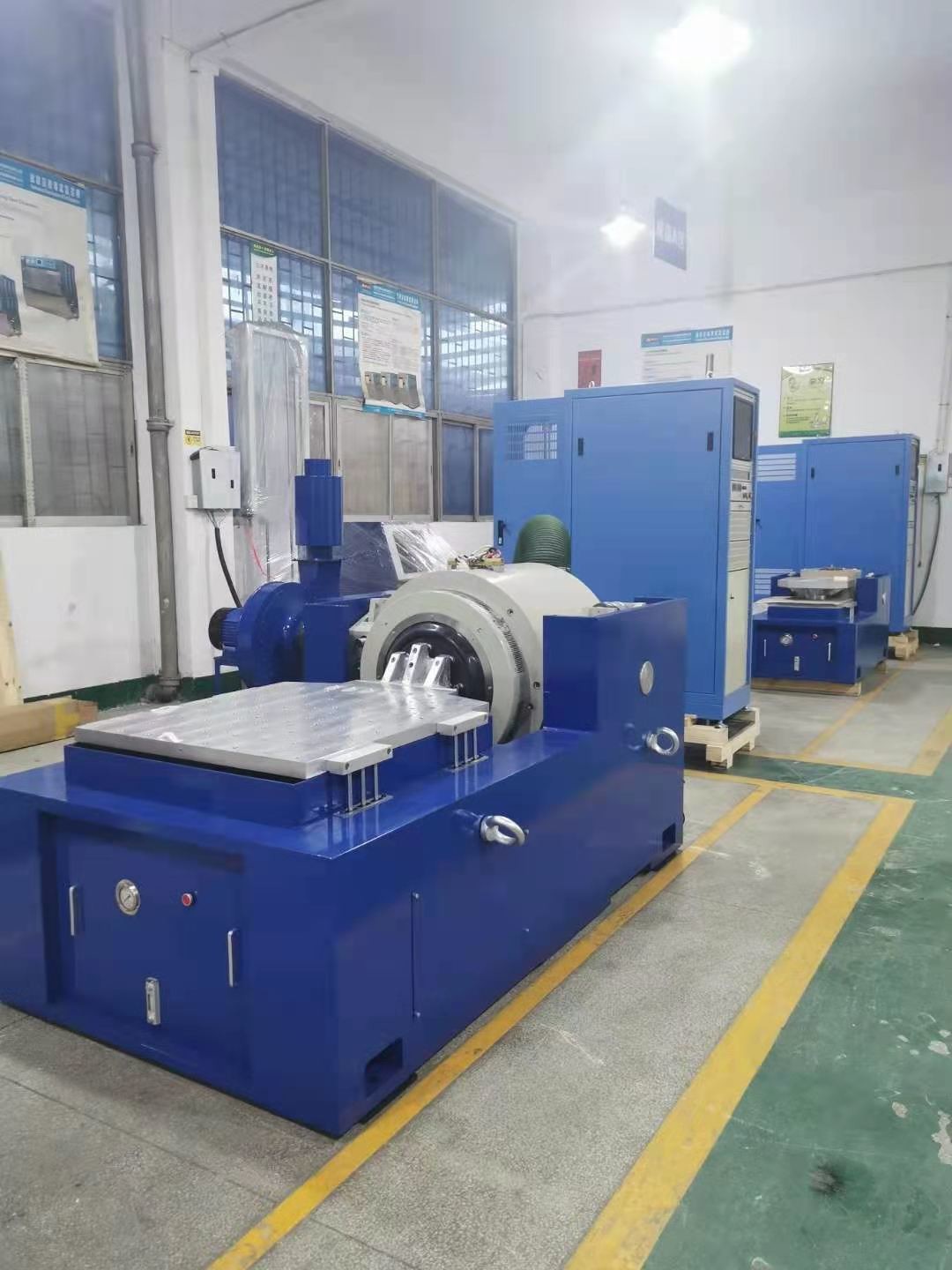

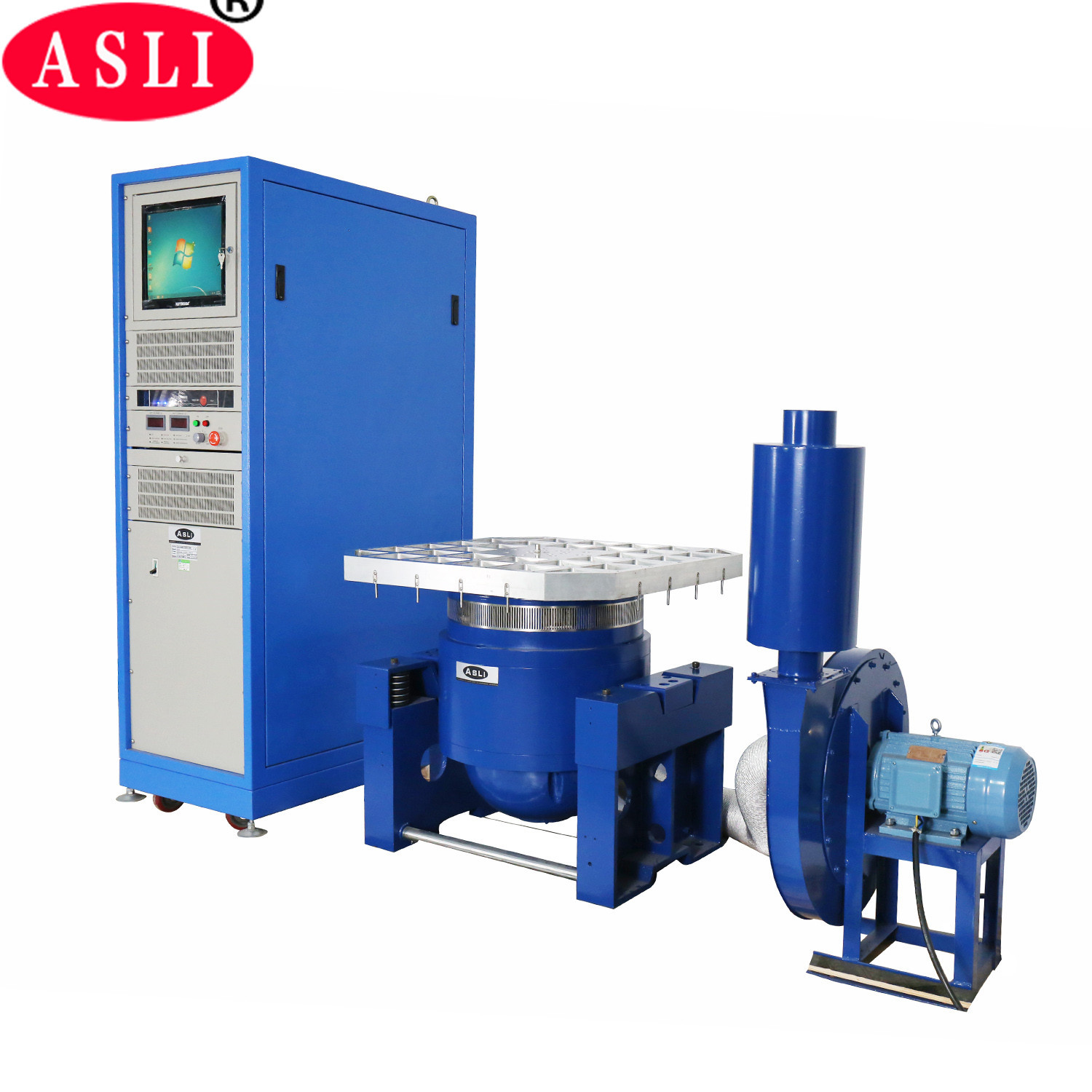

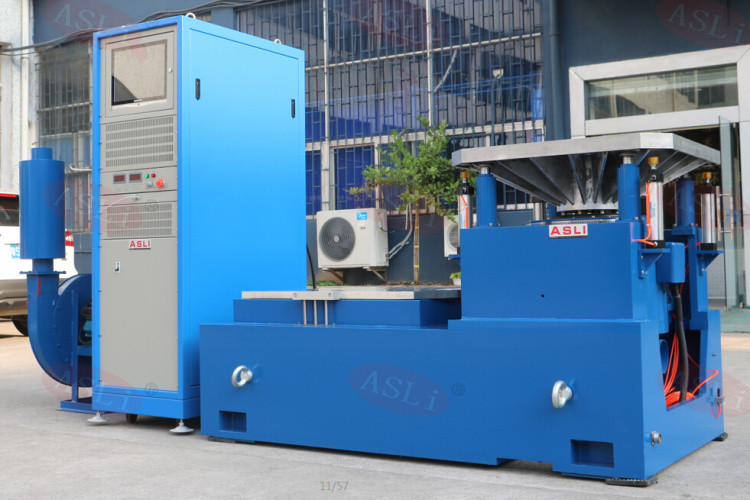

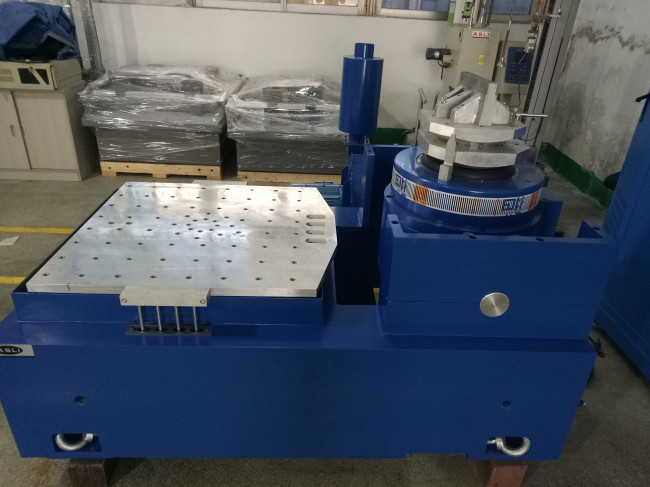

Alat Uji Getaran Elektrodinamik Vertikal JESD 22-B103B
Product Details
| kekuatan kejut: | 1200N | arah getaran: | uji getaran horizontal vertikal |
|---|---|---|---|
| Standar: | Standar ISTA | Aplikasi: | Kemasan |
| Penghapusan: | 25mm | percepatan: | 100 g |
| Menyoroti |
Alat Uji Getaran JESD 22-B103B,Alat Uji Getaran Elektrodinamik Vertikal,Pengocok Getaran Elektrodinamik JESD 22-B103B |
||
Product Description
Sistem uji getaran vertikal ini direkayasa khusus untuk memenuhi standar JESD 22-B103B untuk komponen elektronik. Sistem ini memberikan simulasi kondisi getaran yang presisi dan andal untuk mengevaluasi integritas struktural dan kinerja baterai, paket baterai, dan rakitan elektronik di bawah tekanan dinamis.
- GB/T 31486-2015 — Persyaratan kinerja listrik dan metode pengujian untuk baterai traksi kendaraan listrik
- UL 1642:2012 — Standar untuk Baterai Lithium
- UL 2054:2012 — Baterai Rumah Tangga dan Komersial
- UN38.3 (2012) — Bagian 3: Proposal untuk pengangkutan barang berbahaya — manual uji dan standar
- IEC 62133-2:2017 — Persyaratan keselamatan untuk sel sekunder tersegel portabel, dan untuk baterai yang terbuat darinya, untuk digunakan dalam aplikasi portabel — Bagian 2: Sistem Lithium
- IEC 62281:2004 — Persyaratan keselamatan dalam pengangkutan baterai Lithium dan baterai
- IEC 60086:2007 — Sel galvanik bagian 4: persyaratan keamanan baterai lithium-ion

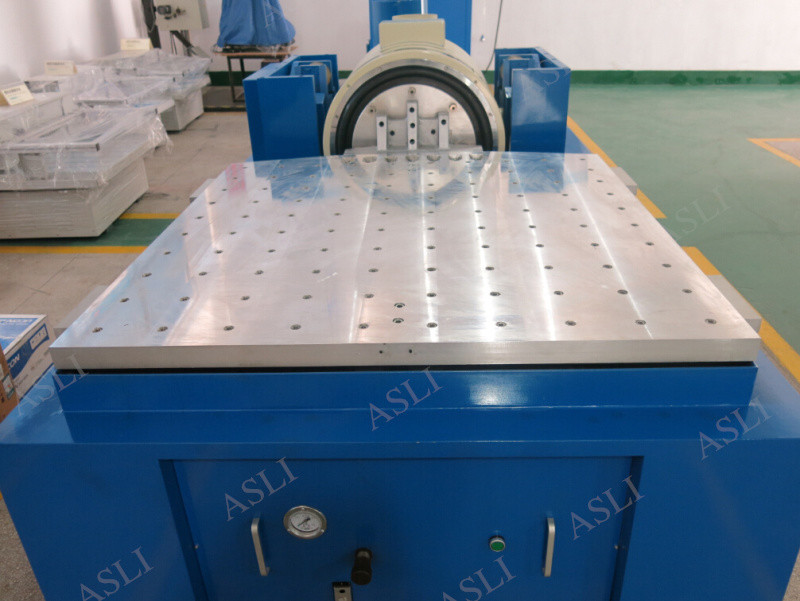

Sistem uji getaran dirancang sesuai dengan persyaratan pengujian baterai standar. Dalam kondisi terkontrol, baterai atau paket baterai dipasang dengan aman ke meja getaran. Sistem kemudian menerapkan mode frekuensi, percepatan, dan perpindahan yang ditentukan di sepanjang tiga sumbu yang saling tegak lurus. Sepanjang pengujian, sampel baterai tidak boleh bocor, kehilangan tegangan, mengalami kerusakan, terbakar, atau meledak.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Percepatan Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
Selain bangku uji getaran, portofolio produk kami juga mencakup:
- Seri Uji Suhu / Kelembaban: Ruang uji suhu kelembaban, Ruang stabilitas walk-in, Ruang uji kejutan termal, Ruang uji suhu kelembaban UV, Ruang suhu laju ramp.
- Seri Uji Penuaan: Oven suhu tinggi, Oven pengering vakum, Ruang uji penuaan ventilasi udara, Ruang uji penuaan uap, Ruang uji ozon, Peralatan uji burn-in.
- Seri Uji Simulasi Cuaca: Ruang uji semprotan hujan, Ruang uji debu, Ruang uji penuaan lampu Xenon, Ruang uji ketahanan UV.
- Seri Uji Mekanis: Mesin uji getaran, Mesin uji jatuh, Mesin uji bump, Penguji kejutan mekanis percepatan, dan lainnya.
Product Highlights
Penguji getaran elektrodinamik vertikal JESD 22-B103B: gaya kejut 1200N, perpindahan 25mm, akselerasi 100g, sesuai ISTA. Ideal untuk pengemasan dan pengujian baterai. Tahan lama, efisien, dengan opsi khusus tersedia.
