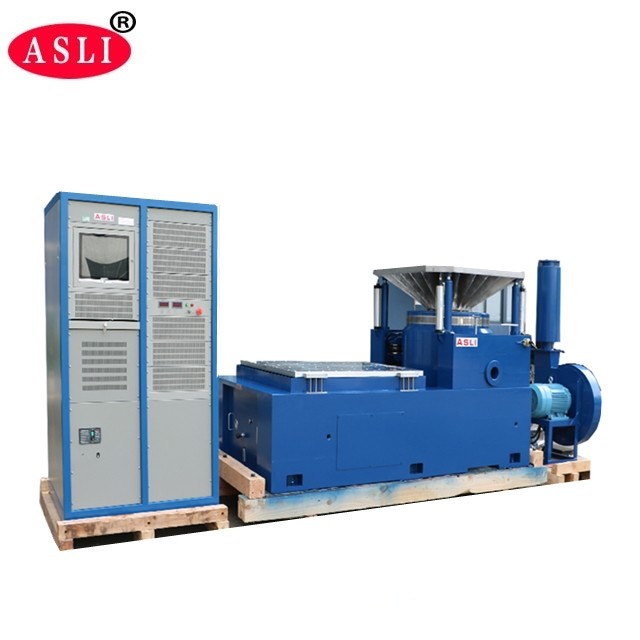

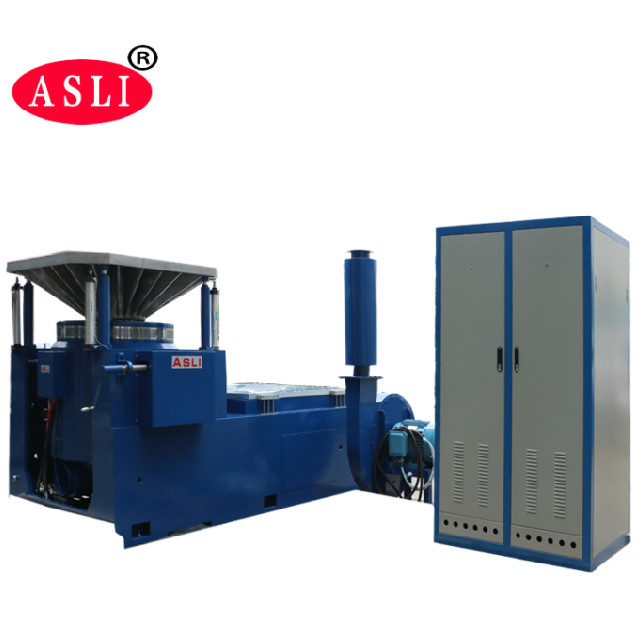

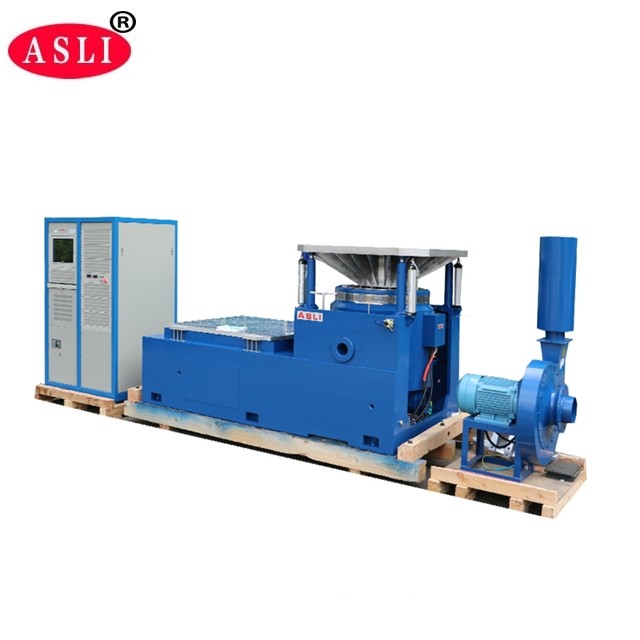

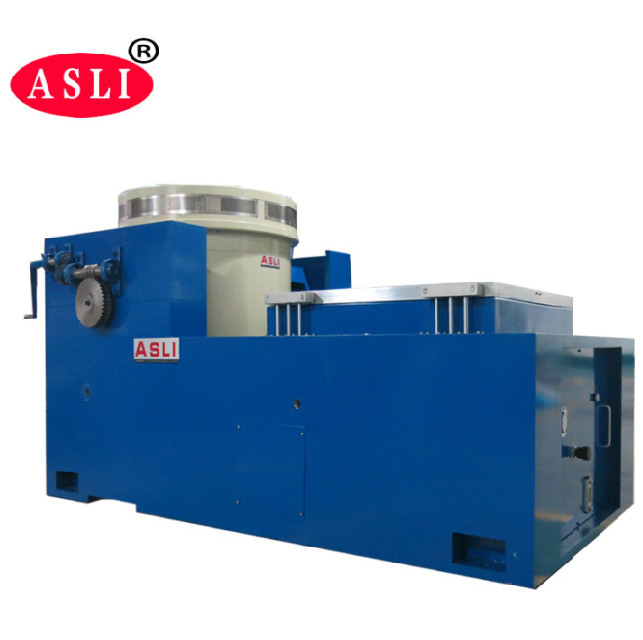

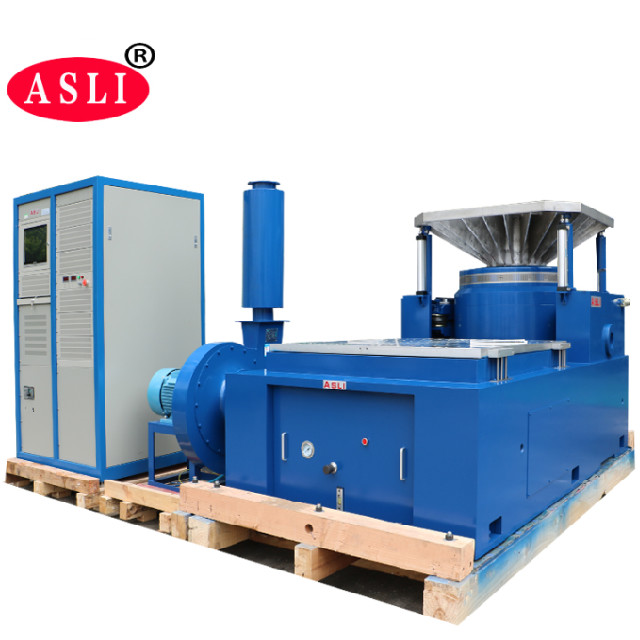

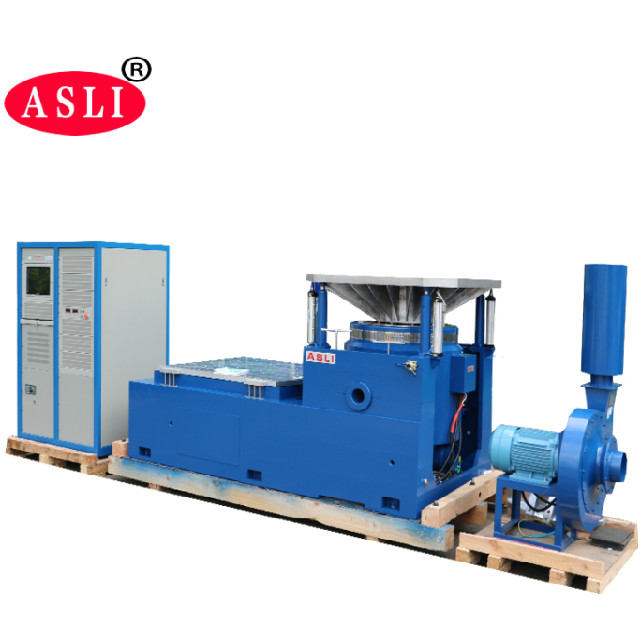

MIL-STD 202 Pengocok Elektrodinamik Frekuensi Tinggi
Product Details
| kekuatan sinus: | 3000N | Kecepatan: | 1,6 m/dtk |
|---|---|---|---|
| arah getaran: | Vertikal | percepatan: | 100 g |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380v 3 fase |
| Penghapusan: | 25mm | ||
| Menyoroti |
Pengocok Elektrodinamik Frekuensi Tinggi,Pengocok Elektrodinamik MIL-STD 202,Peralatan Pengujian Getaran Elektrodinamik |
||
Product Description
Kami adalah produsen produk seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Penguji Kelelahan Getaran Frekuensi Tinggi. Peralatan kami mengadopsi teknologi modern canggih termasuk struktur sirkuit magnet ganda, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol, dan panduan linier, serta isolasi trunnion.
Sistem ini dapat menyelesaikan pengujian getaran sinusoidal sumbu X, Y, Z dan pengujian getaran acak broadband, serta pengujian pulsa klasik (setengah sinus, trapesium, gelombang gergaji) dan pengujian spektrum respons guncangan. Produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain sirkuit magnet ganda dengan kebocoran fluks magnet rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
- Fondasi isolasi trunnion khusus untuk penggunaan hormon, dengan instalasi seluler yang nyaman.
- Sistem gerak canggih memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis balon kecil bantalan meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- Dalam bangku pemuatan kecil, akselerasi dan frekuensi kerja yang lebih tinggi direalisasikan, meningkatkan kapasitas pemuatan dan kinerja bangku mesin utuh.
- Bangku horizontal dan bangku getaran adalah tipe integral dengan struktur yang sempurna, menawarkan kenyamanan untuk dipasang dan disesuaikan.
- Jalur tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan bias-loading.
- Pompa oli built-in dengan struktur yang baik dan pengoperasian yang mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Bangku ekstensi vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | φ1200 |
