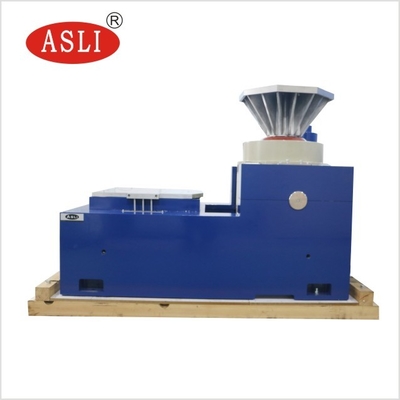

Sistem Uji Getaran MIL-STD-810F MIL-STD-810G 3000N Untuk Laboratorium
Product Details
| kekuatan sinus: | 3000N | Kecepatan: | 1,6 m/dtk |
|---|---|---|---|
| arah getaran: | horisontal vertikal | Aplikasi: | Laboratorium |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380v 3 fase |
| Penghapusan: | 25mm | ||
| Menyoroti |
Sistem Uji Getaran MIL-STD-810F,Sistem Uji Getaran MIL-STD-810G,Sistem Pengujian Getaran 3000N |
||
Product Description

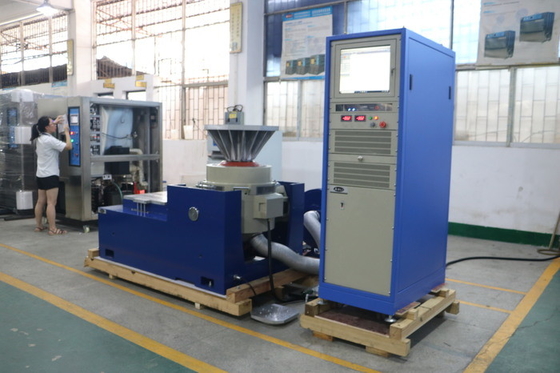

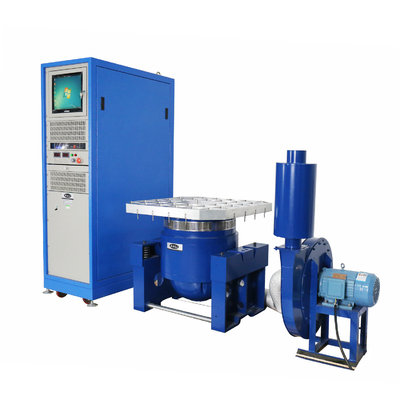

Sistem Uji Getaran Acak dirancang untuk memenuhi standar MIL-STD-810F dan MIL-STD-810G, memberikan pengujian getaran yang dapat diandalkan dan tepat untuk lingkungan laboratorium.Sistem penggoncang elektrodinamik ini cocok untuk berbagai aplikasi simulasi lingkungan.
- Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tingkat tinggi.
- Desain sirkuit dua magnet memastikan intensitas medan magnet yang tinggi, kebocoran fluks yang rendah, dan struktur yang kompak dan rasional.
- Rocker rod roller bearings, orientasi kekakuan tubuh komposit lurus dan berorientasi impor, dan kapasitas beban eksentrik.
- Yayasan isolasi Trunnion didedikasikan untuk penggunaan hormon, dengan instalasi mobile yang nyaman.
- Teknologi canggih yang terintegrasi di seluruh sistem memastikan keandalan tinggi lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendingin.
- Kekakuan statis dan kekakuan dinamis dari balon kecil bantalan meningkatkan kapasitas tabel getaran dan meningkatkan kinerja frekuensi rendah.
| Parameter | Spesifikasi |
|---|---|
| Kekuatan nominal | Kekuatan sinus 3000N; kekuatan acak 3000N; kekuatan pukulan 6000N |
| Jangkauan Frekuensi | 3Hz sampai 3500Hz; frekuensi tetap, menyapu bolak-balik, sinus, acak, kejut |
| Mode frekuensi menyapu | Linear, logaritma, menyapu maju mundur, frekuensi tetap |
| Waktu frekuensi menyapu | 1 sampai 32767 |
| Waktu frekuensi menyapu | Frekuensi tetap / tunggal 1?? 3600 menit; kurva frekuensi menyapu dapat ditampilkan |
| Maks. akselerasi | 1000 m/s2 (tanpa beban) |
| Kecepatan maksimum. | 1.6 m/s |
| Max. Perpindahan | 25 mm p-p (tanpa beban), puncak ganda |
| Pergeseran Dampak | 25 mm |
| Berat Koil Bergerak | 30,5 kg |
| Arahan getaran | Vertikal |
| Gelombang Getaran | Sinus, acak, kejut |
| Diameter Koil yang Bergerak | Φ150 mm |
| Dimensi Sistem Getaran | W750 × H599 × D680 mm |
| Berat sistem getaran | 490 kg |
Sebagai produsen produk seri Electrodynamic High Frequency Vibration Shaker, kami mengadopsi teknologi modern canggih termasuk "struktur sirkuit magnetik ganda," " lingkaran aksi kerangka yang dihasilkan sendiriSistem-sistem ini dapat menyelesaikan X, Y, Z tiga sumbu tes getaran sinusoidal dan uji getaran acak broadband,serta tes denyut nadi klasik (half-sinus, trapezoidal, gelombang gigi gergaji) dan tes spektrum respons kejut.
Produk ini banyak digunakan dalam bidang pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, dan peralatan rumah tangga.
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Pergeseran Nominal (p-p) mm | Max. Pemuatan (kg) | Koil bergerak (kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Struktur sirkuit magnetik ganda memastikan intensitas medan magnet yang tinggi dan mengurangi kebocoran fluks.
- Musim semi tipe U, rol, dan bantalan linier memberikan ketahanan yang kuat terhadap beban yang menyimpang.
- Air spring digunakan untuk isolasi getaran. Sistem getaran bekerja stabil bahkan di bawah beban berat, tanpa perlu fondasi khusus.
- Perangkat perlindungan disediakan untuk kondisi over-thermal, over-load, over-current, over-voltage, dan over-displacement penguji getaran.Perangkat perlindungan jaringan listrik menutupi tegangan berlebihanPerlindungan daya drive meliputi pembatasan arus, soft-start, over-temperature, short-current, dan perlindungan kesalahan modul.
- Dapat menyelesaikan sinus, acak, dan dampak tes lingkungan.
- Sistem ini memiliki persyaratan minimum untuk fluktuasi tegangan ≤ ± 10% dapat diterima.
- Sistem ini memiliki persyaratan minimum untuk ketahanan grounding yang dapat diterima.
- Keandalan tinggi, terutama cocok untuk berjalan lama.
- Di dalam sebuah bangku pengisian kecil, akselerasi dan frekuensi kerja yang lebih tinggi terwujud, meningkatkan kapasitas pengisian dan kinerja seluruh bangku mesin.

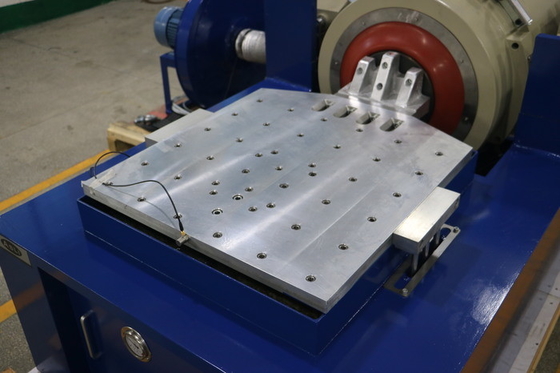

- Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna dan pemasangan dan penyesuaian yang nyaman.
- Jalur tekanan statis, bentuk V, dengan kapasitas tahan lereng dan beban bias tahan.
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |

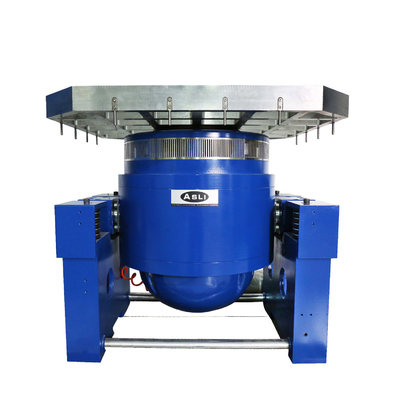

Klem vertikal VT yang diperpanjang dan yang ditentukan dihitung dengan presisi dan dirancang secara rumit untuk memastikan pelanggan memperoleh kinerja terbaik, berdasarkan struktur yang sempurna,bahan berkualitas tinggi, dan kerajinan.
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
