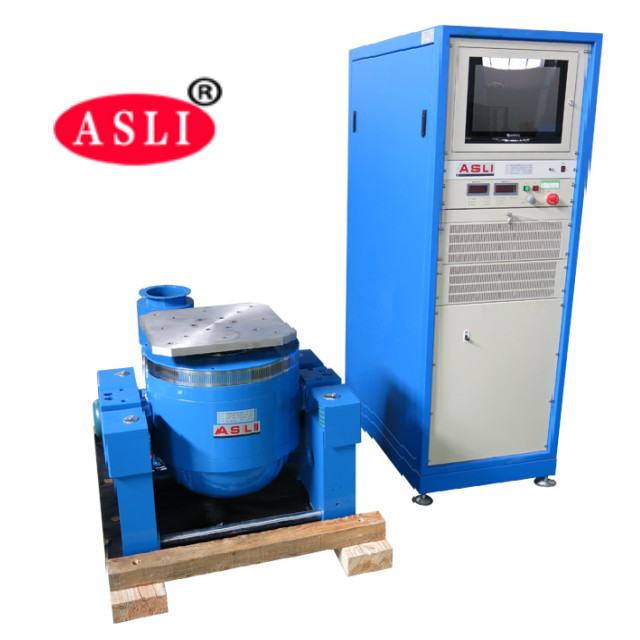

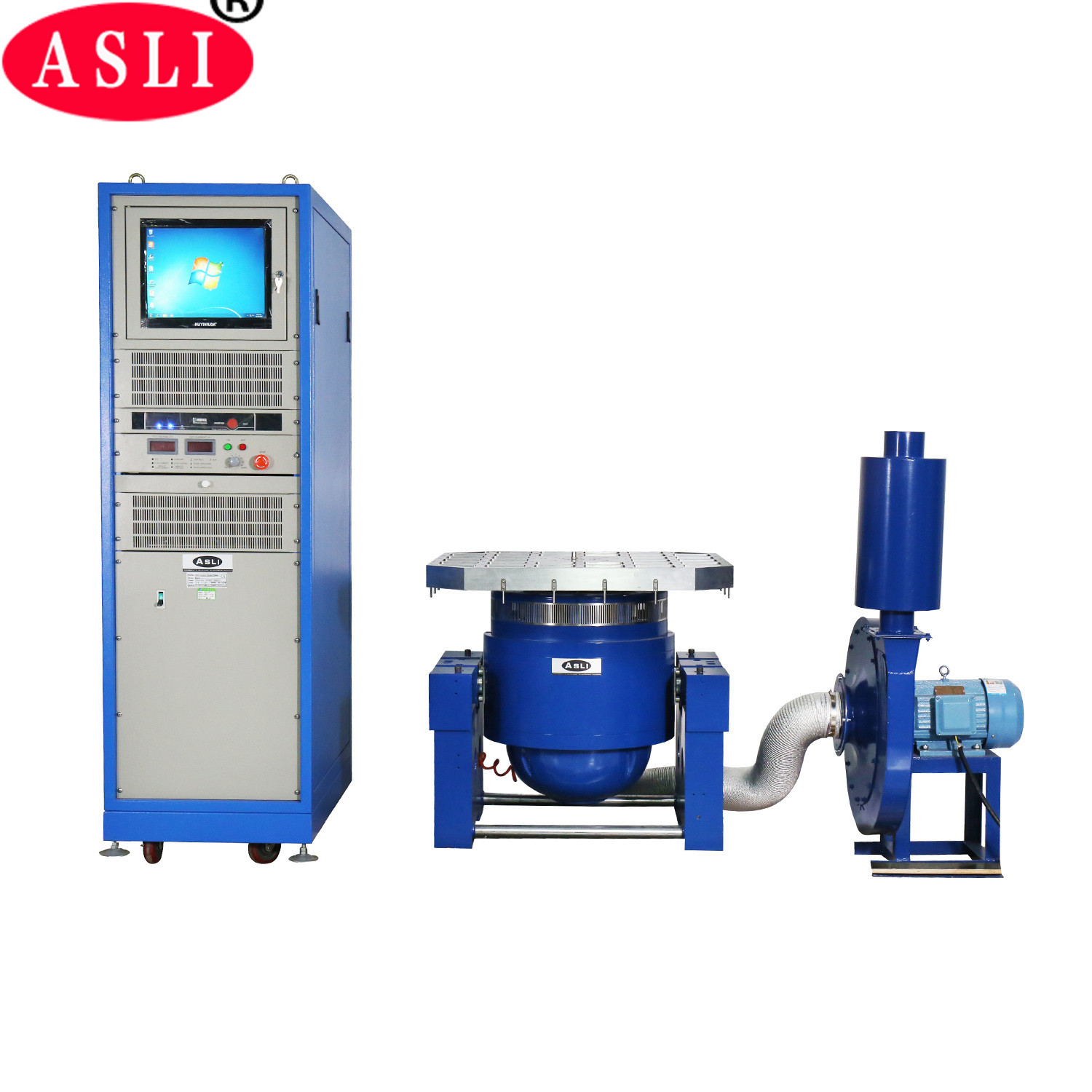

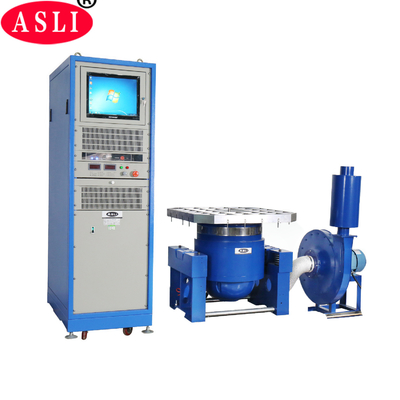

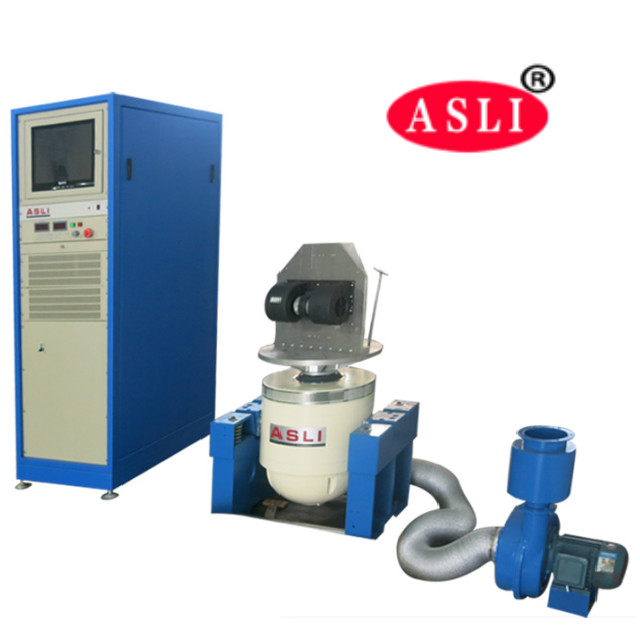

IEC 60068-2-64-2008, ASTM D4169-08 Sistem Uji Getaran Frekuensi Tinggi Meja Pengocok
IEC 60068-2-64-2008, ASTM D4169-08 Sistem Uji Getaran Frekuensi Tinggi Meja Pengocok Aplikasi:
Kami adalah produsen produk seri pengocok Getaran Frekuensi Tinggi Elektrodinamik, mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier', teknologi modern canggih 'isolasi trunnion' dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga-sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh uji respons klasik (setengah - sinus, trapesium, gelombang gigi gergaji) dan kejut. Produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga, dan bidang lainnya.
Fitur Pengocok Dinamis Getaran Elektro:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua-magnetik, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3. Bantalan rol Batang Rocker lurus dan orientasi kekakuan badan komposit berorientasi impor, kapasitas beban eksentrik.
4. Fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru dan tingkatkan efek pendinginan.
7. Kekakuan statis, dynamic kekakuan bantalan balon kecil, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
2-1 Parameter teknis
(1) Gaya Terukur: gaya sinus 3000N; gaya acak 3000N; gaya kejut 6000N;
(2) Rentang Frekuensi: 3Hz hingga 3500Hz, Frekuensi Tetap, sapu bolak-balik, sinus, acak, kejut
(3) Mode Sapu-frekuensi: linier, logaritmik, sapu bolak-balik, frekuensi tetap
(4) Waktu Sapu-frekuensi: 1 hingga 32767
(5) Waktu Sapu-frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapu-frekuensi dapat ditampilkan.
(6) Maks. Percepatan ;1000m/s2 (tanpa beban)
(7) Maks. Kecepatan: 1,6m/s
(8) Maks. Perpindahan:25mmp-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25mm
(10) Berat Kumparan Bergerak: 3,5 kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ150mm
(14) Dimensi Sistem Getaran: W750xH599xD680 mm
(15) Berat Sistem Getaran: 490KG
Parameter teknis Penguji Getaran Frekuensi Tinggi Elektrodinamik:
| Model |
Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Percepatan Terukur (m/s2) | Kecepatan Terukur (m/s) |
Perpindahan Terukur (p-p)mm |
Pemuatan Maks. (Kg) | kumparan bergerak (Kg) |
Dimensi Kumparan bergerak (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Tentang Sistem Getaran
(1) Struktur sirkuit ganda magnetik untuk memastikan intensitas medan magnet yang tinggi & mengurangi kebocoran fluks;
Struktur demagnetisasi khusus dapat mengurangi kebocoran fluks hingga di bawah 1 mt
(2) Pegas U-type, rol dan bantalan linier untuk ketahanan yang kuat terhadap beban defleksi
(3) Pegas udara digunakan untuk isolasi getaran; Sistem getaran bekerja stabil bahkan dengan beban berat;
tidak perlu fondasi khusus
(4) Perangkat perlindungan disediakan untuk kelebihan panas, kelebihan beban, kelebihan arus, kelebihan tegangan, dan
kelebihan perpindahan penguji getaran;
Perangkat perlindungan jaringan listrik untuk kelebihan tegangan, kekurangan tegangan, kekurangan fase;
Daya penggerak, pembatas arus, lunak-mulai, kelebihan suhu, arus pendek, perlindungan kesalahan modul
(5) Dapat menyelesaikan uji lingkungan sinus, acak, dampak
(6) Sistem ini memiliki sedikit persyaratan untuk fluktuasi tegangan, ≤±10% adalah OK
(7) Sistem ini memiliki sedikit persyaratan untuk resistansi Pembumian, ≤4Ω adalah OK
(8) Keandalan tinggi, sangat cocok untuk berjalan lama

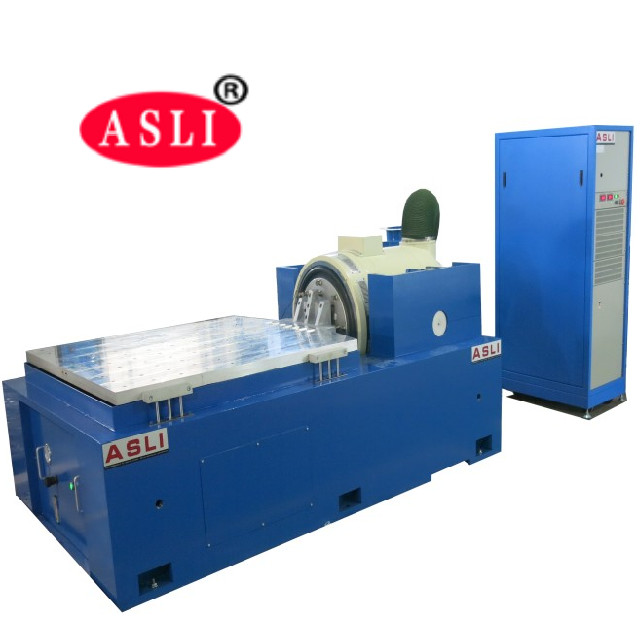

fitur dudukan horizontal:
1. Di dalam bangku pemuatan kecil untuk mewujudkan percepatan dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2. Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kemudahan untuk menginstal dan menyesuaikan.
3. Jalur tekanan statis, V-shape, dengan kapasitas tahan lereng dan tahan bias-loading.
Pompa oli built-in, struktur yang baik dan pengoperasian yang mudah.
parameter teknis dari expander horizontal:
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
fitur bangku vertikal yang diperluas:
VT bangku vertikal yang diperluas dan klem yang ditentukan, presisi dihitung, desain yang rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi
dan pengerjaan.
parameter teknis dari expander vertikal:
| Model | Berat (kg) | Maks. Frekuensi (Hz) | Ukuran Bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Bangku bundar) | 220 | 350 | Φ1200 |
Jika Anda memiliki pertanyaan relatif tentang Mesin Uji Mekanik Frekuensi Tinggi Elektrodinamik Penguji Kelelahan Getaran, jangan ragu untuk menghubungi saya.
