Mesin Uji Getaran Frekuensi Tinggi Untuk Elektronik Dengan ISO 13355 2001
Mesin Uji Getaran Frekuensi Tinggi Untuk Elektronik Dengan ISO 13355 2001 Aplikasi

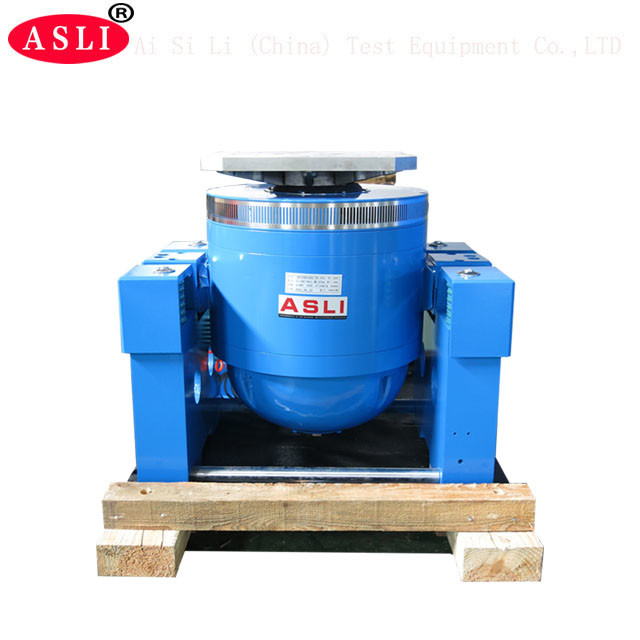

Penggetar Getaran Frekuensi Tinggi mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh tes respons klasik (setengah - sinus) pulsa dan kejut. Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga, dan bidang lainnya.
(1) Gaya Terukur: gaya sinus 6000N; gaya acak 6000N; gaya kejut 12000N;
(2) Rentang Frekuensi: 5Hz hingga 3500Hz, Frekuensi tetap, sapuan bolak-balik, sinus, acak, kejut
(3) Mode Sapuan Frekuensi: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu Sapuan Frekuensi: 1 hingga 32767
(5) Waktu Sapuan Frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapuan frekuensi dapat ditampilkan.
(6) Maks. Percepatan 1000m/s2 (tanpa beban)
(7) Beban Maks 180Kg
(8) Maks. Perpindahan: 25mm p-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25 mm
(10) Berat Kumparan Bergerak: 6.5kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ230 mm
(14) Dimensi Sistem Getaran(mm): W850xH750xD550mm
(15) Berat Sistem Getaran: 590kg

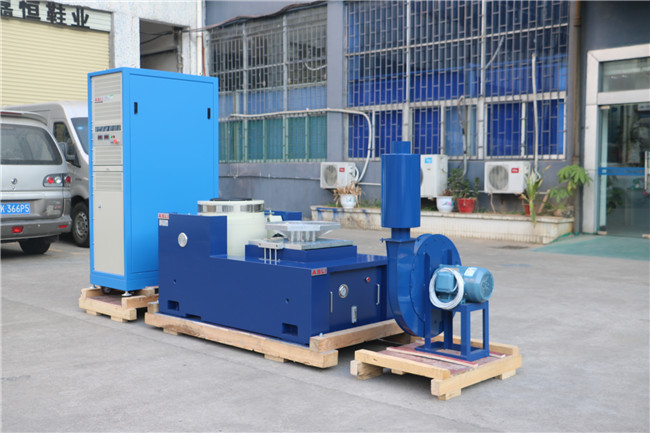

2-2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Koneksi Komunikasi 1 set
(4) Penguat Daya DA-6 1 set
(5) Daya Eksitasi 1 pc
(7) Perangkat Lunak Driver 1 set
(8) Sistem Pendingin 1 set
(9) Komputer Industri 1 set
Mesin Uji Getaran Frekuensi Tinggi Untuk Elektronik Dengan ISO 13355 2001 Parameter Teknis:
| Nama | Meja Getaran Pengepakan/Penguji Meja Getaran untuk Suku Cadang Otomatis | ||||||||
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Percepatan Terukur (m/s2) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p)mm | Pemuatan Maks. (Kg) | kumparan bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
