10KN XYZ Axis Vibration Electrodynamic Mechanical Shaker table
Product Details
| kekuatan sinus: | 3000N hingga 200000N | arah getaran: | getaran vertikal atau x, y, z |
|---|---|---|---|
| Kecepatan: | 1,8 m/s | Frekuensi: | 3~3500HZ |
| percepatan: | 100G | Pemindahan: | 25mm hingga 100mm |
| Menyoroti |
Meja Pengocok Mekanik Elektrodinamik,Meja Pengocok Mekanik 10KN,Pengocok Elektrodinamik Getaran Sumbu XYZ |
||
Product Description
Meja Getar Mekanis Elektrodinamik Sumbu XYZ 10KN adalah sistem pengujian getaran frekuensi tinggi yang direkayasa untuk simulasi multi-sumbu yang presisi. Sistem ini mendukung getaran sinusoidal, getaran acak broadband, dan pengujian guncangan pulsa klasik di sumbu X, Y, dan Z, menjadikannya solusi serbaguna untuk pengujian lingkungan dan keandalan yang ketat.
Diproduksi dengan teknologi elektrodinamik canggih, sistem ini menggabungkan struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol dengan panduan linier, dan isolasi trunnion. Fitur desain ini memungkinkan replikasi akurat dari kondisi getaran dan guncangan dunia nyata untuk validasi produk.
Penggetar getaran elektrodinamik ini banyak digunakan di berbagai industri yang memerlukan standar pengujian getaran dan guncangan yang ketat, termasuk:
- Pertahanan nasional dan sistem persenjataan
- Teknik penerbangan dan kedirgantaraan
- Komunikasi dan elektronik
- Peralatan listrik dan peralatan rumah tangga
- Kualifikasi produk industri dan pengujian keandalan
Sistem ini melakukan pengujian getaran sinusoidal tiga sumbu X, Y, dan Z, pengujian getaran acak broadband, dan pengujian pulsa klasik (setengah sinus, trapesium, gelombang gergaji) serta pengujian spektrum respons guncangan.
- Kerangka lingkaran dinamis yang dirancang dengan baik memberikan frekuensi resonansi aksial yang lebih tinggi.
- Desain sirkuit magnetik ganda dengan kebocoran fluks magnetik rendah, struktur ringkas, dan tata letak rasional.
- Bantalan rol batang rocker dengan orientasi kekakuan badan komposit yang berorientasi impor untuk kapasitas beban eksentrik yang sangat baik.

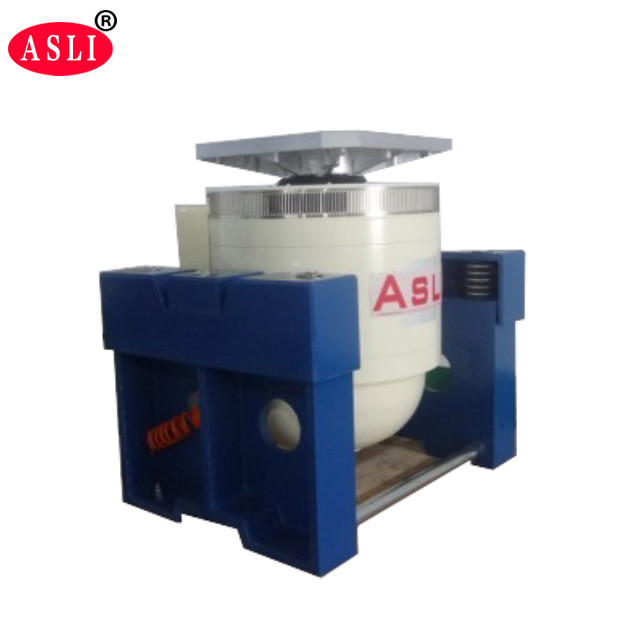

- Pondasi isolasi trunnion yang didedikasikan untuk isolasi getaran, dengan instalasi seluler yang nyaman.
- Teknologi sistem bergerak canggih memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan untuk operasi berkelanjutan.
- Kekakuan statis dan kekakuan dinamis bantalan meminimalkan pembengkakan, meningkatkan kapasitas meja getar dan meningkatkan kinerja frekuensi rendah.
Parameter berikut berlaku untuk model ES-10, sesuai dengan standar MIL STD 810 dan IEC/EN/AS 60068.2.27 untuk sistem penggetar getaran elektrodinamik.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- Gaya Terukur: gaya sinus 10000N; gaya acak 10000N; gaya guncangan 10000N.
- Rentang Frekuensi: 5 Hz hingga 3500 Hz — frekuensi tetap, sapuan bolak-balik, sinus, acak, guncangan.
- Mode Sapuan Frekuensi: linier, logaritmik, sapuan bolak-balik, frekuensi tetap.
- Jumlah Sapuan Frekuensi: 1 hingga 32767.
- Waktu Sapuan Frekuensi: frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan.
- Akselerasi Maks.: 1000 m/s² (tanpa beban).
- Kecepatan Maks.: 1.8 m/s.
- Perpindahan Maks.: 51 mm p-p (tanpa beban), puncak ganda.
- Perpindahan Dampak: 51 mm.
- Berat Kumparan Bergerak: 14 kg.
- Arah Getaran: Getaran vertikal + horizontal.
- Gelombang Getaran: sinus, acak, guncangan.
- Diameter Kumparan Bergerak: Φ240 mm.
- Dimensi Sistem Getaran (mm): P1046 × T660 × L783 mm.
- Berat Sistem Getaran: 900 kg.
- Bangku beban kecil memungkinkan akselerasi dan frekuensi kerja yang lebih tinggi, meningkatkan kapasitas beban dan kinerja keseluruhan bangku mesin.

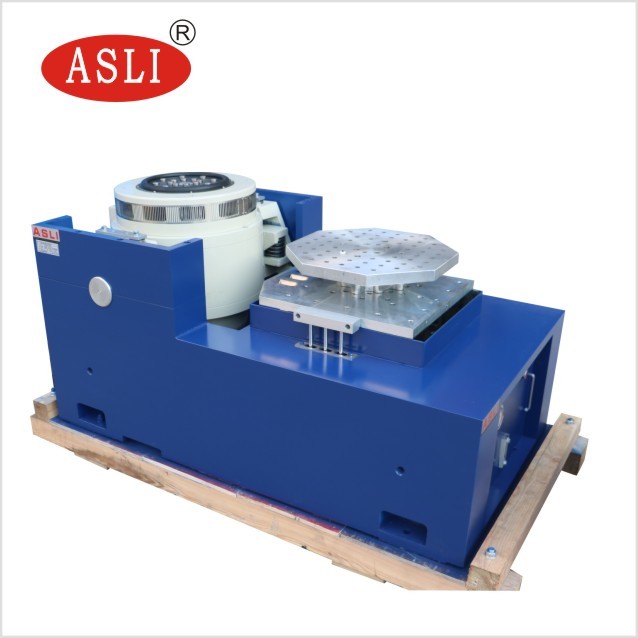

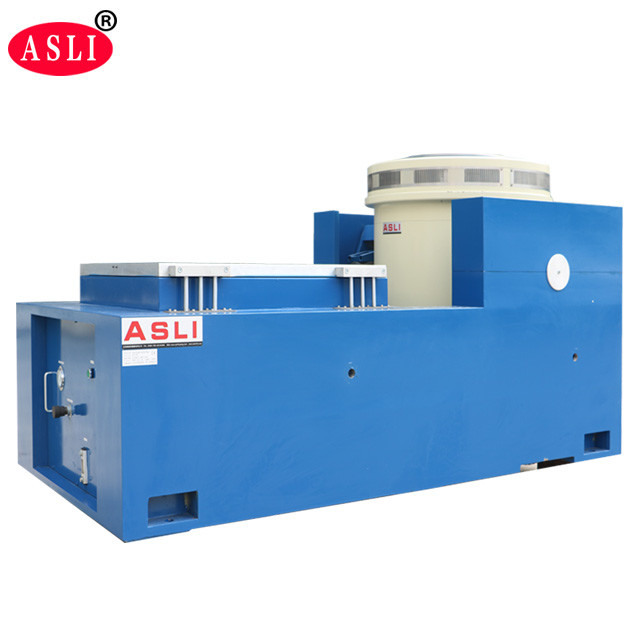

- Bangku horizontal dan bangku getaran adalah tipe integral dengan struktur yang kokoh, nyaman untuk dipasang dan disesuaikan.
- Rel tekanan statis dengan desain berbentuk V memberikan kapasitas tahan miring dan tahan beban bias.
- Pompa oli built-in dengan struktur yang baik untuk pengoperasian yang mudah.
- Pengguna harus menyiapkan forklift dan alat pemindah untuk memindahkan peralatan, karena sangat berat. Harap pastikan pintu cukup lebar untuk dilewati peralatan.
- Lingkungan operasi harus pada suhu kamar dengan ventilasi yang baik. Pemasangan AC di area kerja sangat direkomendasikan. Jarak minimum: 700 mm di sisi kiri, kanan, dan belakang; 1500 mm di depan.
Sistem pertama-tama dibungkus dengan film PP, kemudian dilindungi dengan busa 10 mm di antara mesin dan casing, dan akhirnya dikemas dalam kotak kayu lapis ekspor standar.
Kami adalah pabrik dengan 28 tahun fokus pada bidang instrumen uji dan 4 tahun pengalaman ekspor.
Umumnya sekitar 20 hari kerja. Jika kami memiliki produk jadi stok, kami dapat mengatur pengiriman dalam waktu 3 hari kerja. Harap dicatat bahwa waktu tunggu produksi tergantung pada item tertentu dan jumlah pesanan.
Kami menawarkan garansi 12 bulan. Setelah masa garansi, tim layanan purna jual profesional kami menyediakan dukungan teknis untuk membantu pelanggan memecahkan masalah yang dihadapi saat menggunakan produk kami, menangani masalah dan keluhan tamu secara profesional dan tepat waktu.
Layanan: layanan OEM, layanan desain, dan layanan label pembeli. Kualitas: Setiap instrumen menjalani pemeriksaan dan pengujian kualitas 100%. Produk jadi harus melewati lembaga kalibrasi pihak ketiga sebelum pengiriman dan pengantaran.
Jika produk mudah dipasang dan dioperasikan, pelanggan dapat mempelajari pemasangan dan penggunaan dari manual operasi dan pemeliharaan. Jika produk sulit digunakan, pelanggan dapat mengunjungi pabrik ASLi untuk mempelajari pemasangan dan pengoperasian. Insinyur kami memiliki paspor dan dapat bepergian ke luar negeri untuk dukungan di lokasi.
Ruang lingkungan, ruang suhu (kelembaban), ruang PCT/Hast (ruang Uji Stres Sangat Dipercepat), ruang ESS, ruang stabilitas walk-in, oven vakum, ruang ketinggian, sistem uji getaran, penguji guncangan mekanis, ruang getaran gabungan lingkungan, dan lainnya.
Kami menyambut pelanggan baru dan lama untuk mengunjungi pabrik kami untuk melihat meja penggetar secara langsung. Untuk pertanyaan apa pun, jangan ragu untuk menghubungi kami.
