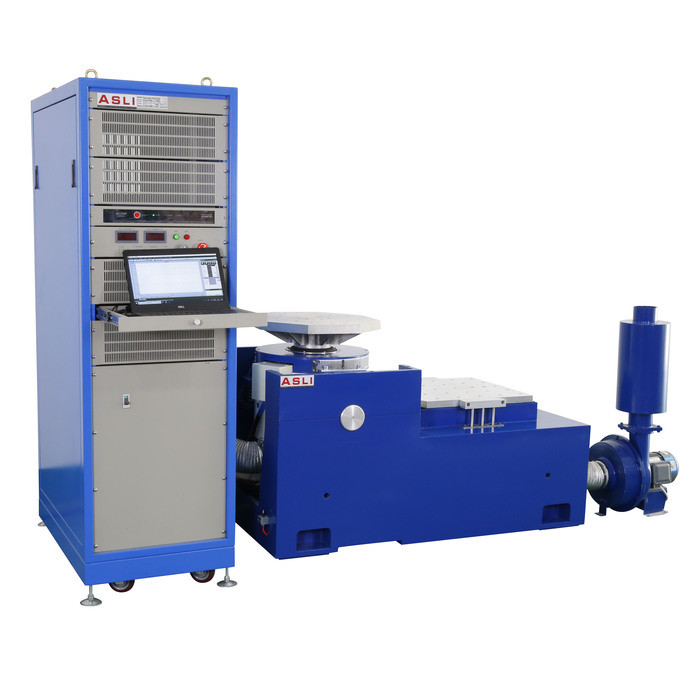

Penguji Getaran Tipe Elektrodinamik Peralatan Listrik Industri DO-160
Bagaimana pengujian getaran membantu?
Pengujian getaran dilakukan dengan mereplikasi kondisi (di bawah lingkungan uji) yang mungkin dialami atau dilihat oleh suatu produk, mesin, atau struktur sepanjang masa pakainya, termasuk kondisi selama transit maupun operasi. Oleh karena itu, pengujian getaran mencegah masalah kinerja dan potensi kegagalan bahkan sebelum dimulai atau terjadi.
Selain itu, di industri yang padat produksi seperti Minyak & Gas, Pembangkit Listrik, Logam & Pertambangan, dll., kegagalan atau penghentian operasional mesin atau perangkat apa pun menyebabkan hilangnya efisiensi & biaya produksi yang lebih tinggi serta lingkungan kerja yang tidak aman. Oleh karena itu, industri-industri ini memerlukan pengujian getaran yang berkelanjutan dan teratur.
Unduh dokumen untuk penyimpanan -- klik di sini ----→peralatan uji getaran ES-10.pdf
Untuk Penguji Getaran Tipe Elektrodinamik Peralatan Listrik Industri DO-160 Harap siapkan hal berikut dan kirimkan pertanyaan Anda, Kami akan membantu merekomendasikan model yang sesuai
Deskripsi Spesimen
Massa Uji Spesimen
Dimensi Spesimen
Profil uji jika tersedia
Akselerasi maksimum uji
Uji arah X,Y,Z atau hanya uji arah Z
Spesifikasi model dalam tampilan
| Spesifikasi Sistem | |||
| Model Sistem: | ES-10 | ||
| Rentang Frekuensi: | 3~3500 | ||
| Gaya Terukur | Sinus N | 10000 | |
| Acak N | 20000 | ||
| Kejut N | 20000 | ||
| Akselerasi Maks. | sinus (m/s2) | 1000 | |
| Acak (m/s2 rms) | 1000 | ||
| Kejut(m/s2) | 2000 | ||
| Kecepatan Maks. | sinus (m/s2) | 1.8 | |
| Kejut(m/s2) | 1.8 | ||
| Perpindahan Maks. | Perjalanan Maksimum mm (p-p) |
51 | |
| Kumparan Bergerak | 12kg | ||
| Dimensi kumparan bergerak | Dia 240mm | ||
| Beban Maks: | 270kg | ||
Pilihan penggetar getaran lain yang tersedia
| Model |
Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Akselerasi Terukur (m/s2) | Kecepatan Terukur(m/s) |
Perpindahan Terukur (p-p)mm |
Beban Maks. (Kg) | kumparan bergerak(Kg) |
Dimensi Kumparan Bergerak(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Contoh getaran untuk pengujian Acak
Fitur:
1. Kerangka dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial yang lebih tinggi.
2. Sirkuit magnet ganda, kebocoran fluks magnet rendah, struktur ringkas dan rasional.
3. Bantalan rol Batang Rocker lurus dan kekakuan badan komposit berorientasi impor, kapasitas beban eksentrik.
4. Fondasi isolasi Trunnion khusus untuk penggunaan hormon, pemasangan yang nyaman.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis balon kecil bantalan, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
Parameter Teknis Meja Getaran Horizontal (uji sumbu X,Y)

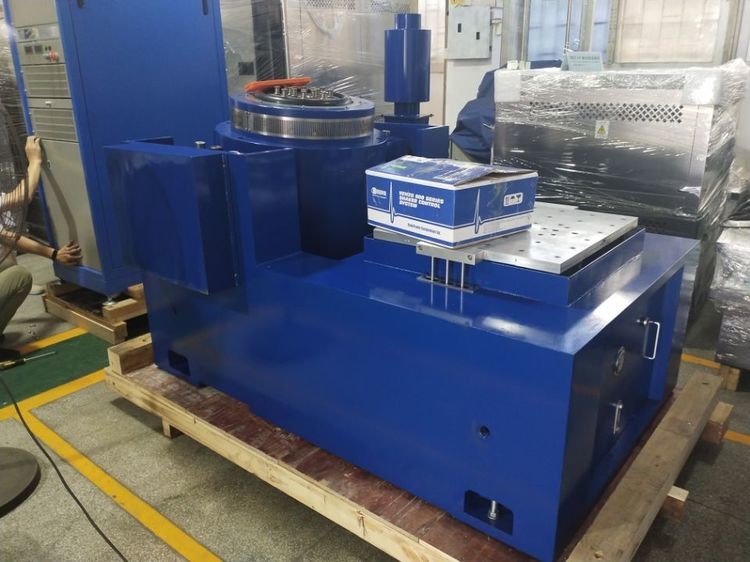

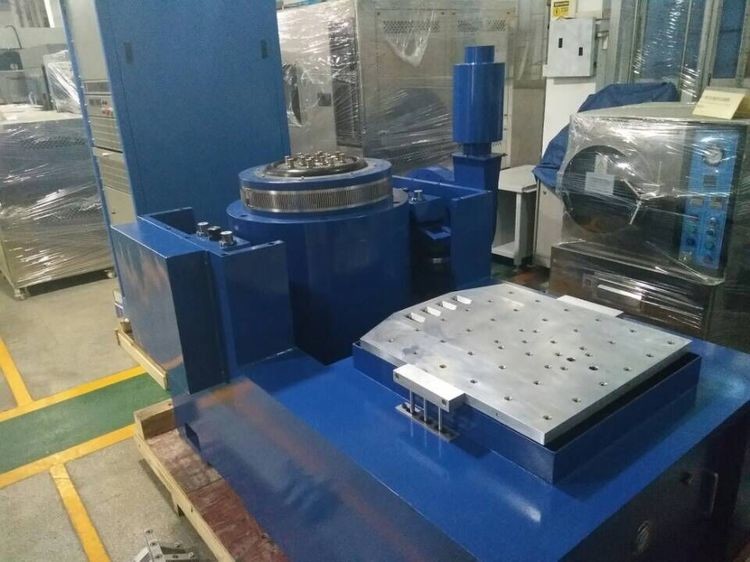

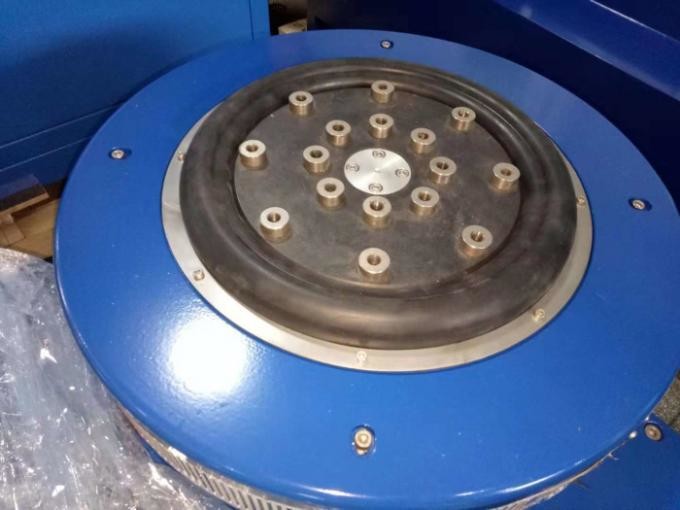

Gambar untuk referensi:

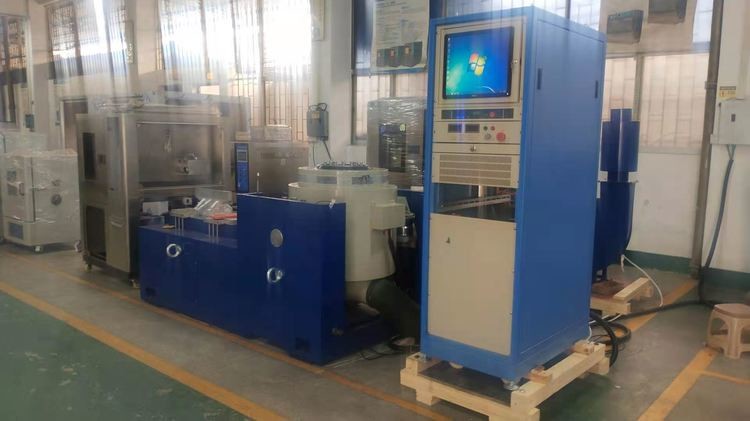

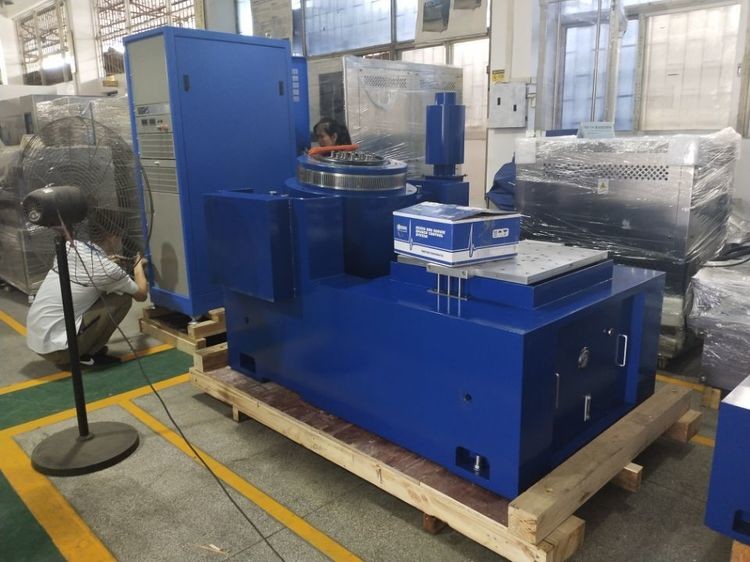

Referensi lebih lanjut:
Detail Kemasan:
Selamat menghubungi kami!
