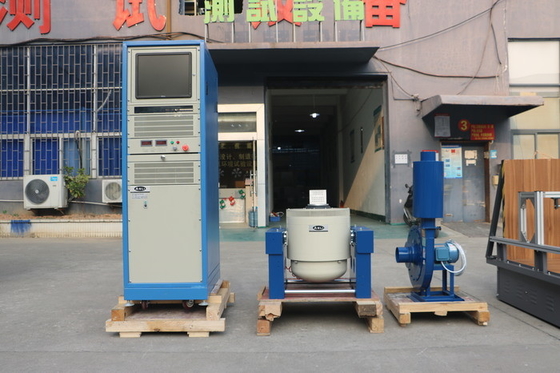

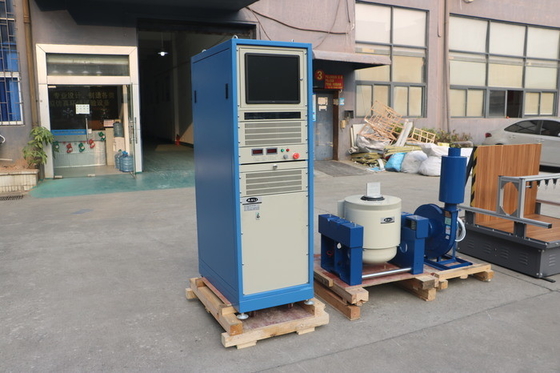

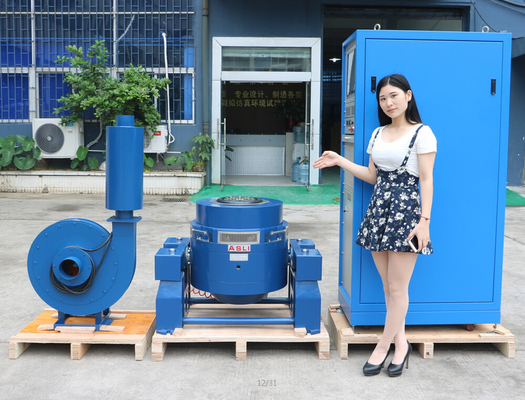

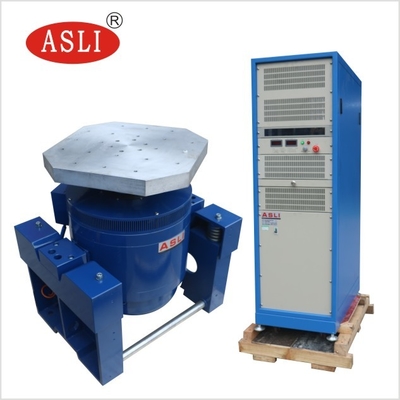

Penguji Getaran Elektrodinamik Kecil Untuk Papan PCB Dan Produk Listrik Lainnya
Product Details
| kekuatan sinus: | 3000N | Kecepatan: | 1,6 m/s |
|---|---|---|---|
| arah getaran: | Vertikal | percepatan: | 100G |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380v 3 fase |
| Pemindahan: | 25mm | Aplikasi: | Papan PCB Dan Produk Listrik Lainnya |
| Menyoroti |
1.6m / s Penguji Getaran Vertikal,Penguji Getaran Elektrodinamik,Papan PCB Pengocok Elektrodinamik |
||
Product Description
- Suku cadang dan sistem otomotif — pengujian kualifikasi
- Pengujian rakitan elektronik dan peralatan komputer
- Pengujian avionik dan perangkat keras
- Pengujian komponen satelit
- Pengujian produk dan kemasan
- Penyaringan tegangan umum
Kami adalah produsen produk seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Penguji Kelelahan Getaran Frekuensi Tinggi. Peralatan kami mengadopsi teknologi modern canggih termasuk struktur sirkuit magnet ganda, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol, dan panduan linier, serta isolasi trunnion. Sistem ini dapat melakukan pengujian getaran sinusoidal sumbu X, Y, dan Z serta pengujian getaran acak broadband, serta pengujian pulsa klasik (gelombang setengah sinus, trapesium, gelombang gergaji) dan pengujian spektrum respons guncangan.
Produk-produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (kg) | Kumparan Bergerak (kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Kerangka dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial yang lebih tinggi.
- Desain sirkuit magnet ganda dengan kebocoran fluks magnet rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan orientasi komposit lurus dan berorientasi impor, memberikan kapasitas beban eksentrik.
- Fondasi isolasi trunnion yang didedikasikan untuk penggunaan hormon, dengan instalasi seluler yang nyaman.
- Sistem gerak maju teknologi canggih memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis bantalan dengan efek balon kecil, meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.
- Dalam bangku beban kecil, percepatan dan frekuensi kerja yang lebih tinggi direalisasikan, meningkatkan kapasitas beban dan kinerja bangku mesin secara keseluruhan.

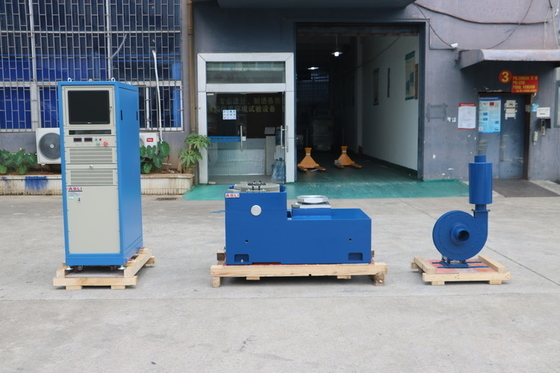

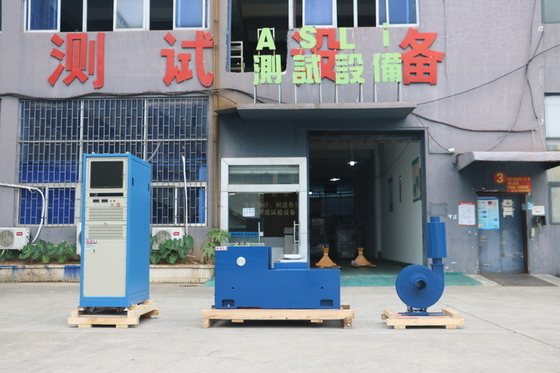

- Bangku horizontal dan bangku getaran adalah tipe integral dengan struktur yang sempurna, nyaman untuk dipasang dan disesuaikan.
- Jalur tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias. Pompa oli bawaan, struktur yang baik dan pengoperasian yang mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Bangku perluasan vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | Φ1200 |
