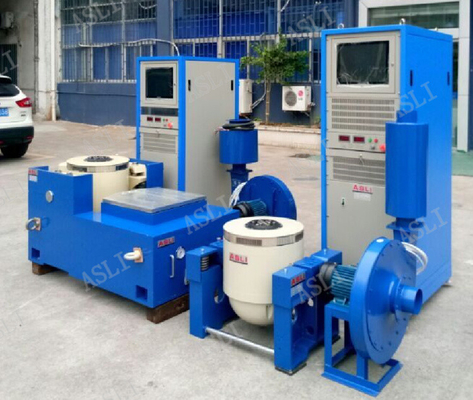

Mesin Uji Getaran Frekuensi Rendah Universal Laboratorium Presisi Tinggi Iec 68-2-6
Penguat daya switching digital
Sistem menggunakan penguat daya digital dengan modulasi lebar pulsa sinusoidal. Prinsip kerjanya adalah: menggunakan kemampuan switching frekuensi tinggi dari IGBT FET, sinyal tegangan rendah yang dimasukkan oleh pengontrol diperkuat oleh sirkuit digital dan dikembalikan ke sinyal asli, lalu dikeluarkan ke kumparan bergerak meja getar untuk mendorong gerakan getaran listrik Taiwan.
Komponen utama penguat daya tegangan tinggi cerdas adalah: kontrol depan, modul penguat daya, sirkuit perlindungan, bagian catu daya, dan kabinet listrik. Sistem mengadopsi bentuk keluaran tegangan tinggi dan arus kecil, yang mengurangi kehilangan daya selama transmisi dan mencapai pencocokan impedansi yang efektif dan masuk akal.
Parameter Shaker Getaran Presisi Tinggi:
| Gaya sinusoidal | 300kgf |
| Gaya acak | 300kgf rms |
| Gaya benturan | 600kgf |
| Rentang Frekuensi | 5~2800Hz |
| Perpindahan kontinu | 25.4mm |
| Kecepatan maksimum | 1.8m/s |
| Penguat daya switching | |
| Keluaran penguat | 3.5kVA |
| Rasio sinyal terhadap derau | >65dB |
| Penguatan IF | ≥80 |
| Total distorsi harmonik(pada keluaran terukur) | Kurang dari 0,5% saat DC (0,1Hz) hingga 500Hz; kurang dari 1,0% saat 500Hz hingga 5000Hz |
| Penguat dayarespons frekuensi | DC (0,1Hz) hingga 4500Hz: ±3dB; |
| Waktu Rata-rata AntaraKegagalan (MTBF) | >35.000 jam |

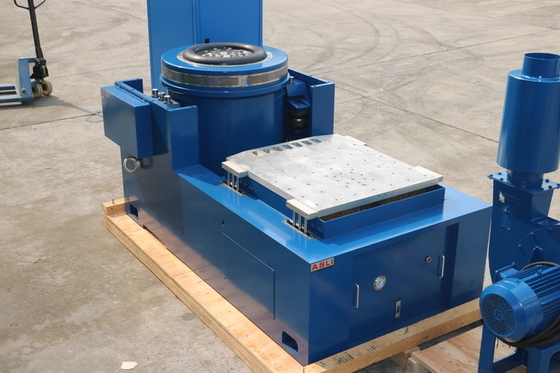

| Meja ekspansi vertikal | |
| Ukuran meja | 600mm×600mm |
| Batas atas opefrekuensi rating | Sine 2200Hz, acak 3500Hz |
| Bobot penyeimbang | 30kg |
| Bahan meja | Paduan aluminium |
| Pengontrol getaran | |
| sistem operasi | Window 7 |
| Antarmuka operasi | Antarmuka Cina dan Inggris |
| Fungsi perangkat lunak | Sine, acak, guncangan klasik, pencarian resonansi dan residen |
Fitur:
1. Kerangka dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit ganda, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3. Bantalan rol batang rocker lurus dan badan komposit berorientasi impor dengan kekakuan orientasi, kapasitas beban eksentrik.
4. Fondasi isolasi trunnion khusus untuk penggunaan hormon, pemasangan yang nyaman.
5. Gerakan teknologi canggih di sekitar sistem untuk memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis bantalan balon kecil, meningkatkan kapasitas bantalan meja getar, meningkatkan kinerja frekuensi rendah.
Jangan ragu untuk menghubungi saya jika Anda memiliki keraguan atau kebutuhan tentang Mesin Uji Getaran Frekuensi Rendah Universal Laboratorium Presisi Tinggi Iec 68-2-6
