Tabel Uji Getaran Frekuensi Tinggi Elektrodinamika 3 Sumbu Untuk Industri Otomotif
Product Details
| kekuatan sinus: | 10000N | Kecepatan: | 1,8 m/s |
|---|---|---|---|
| Pemindahan: | 51mm | Frekuensi: | 3~3000hz |
| memuat: | 270KG | arah getaran: | 3 Sumbu |
| angker: | 240mm | ||
| Menyoroti |
Tabel Uji Getaran Industri Otomotif,Tabel Uji Getaran 3000HZ,Tabel Getaran 10KN 3 Sumbu |
||
Product Description

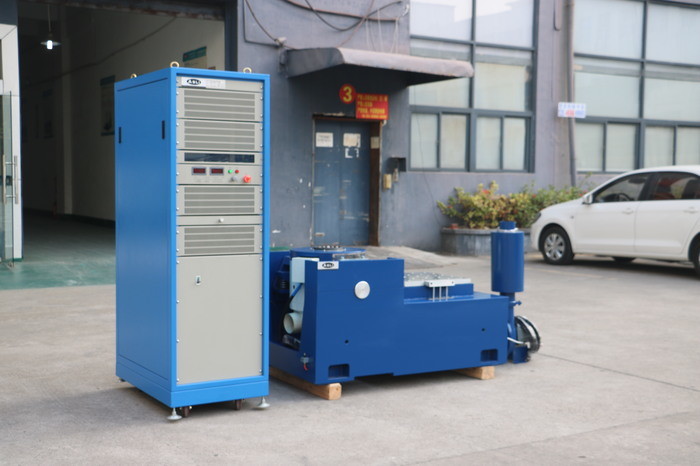

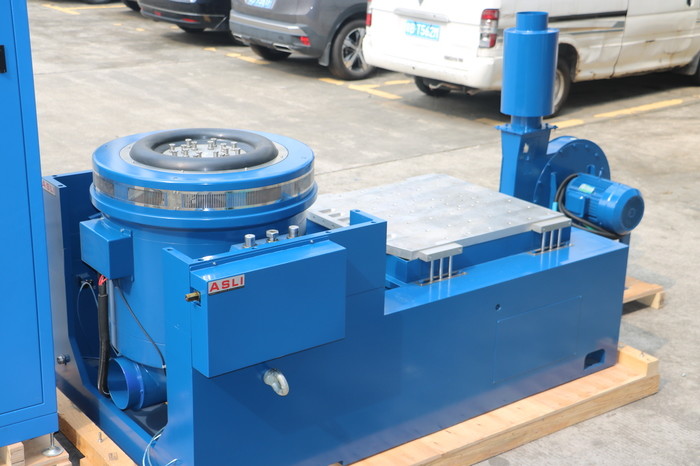

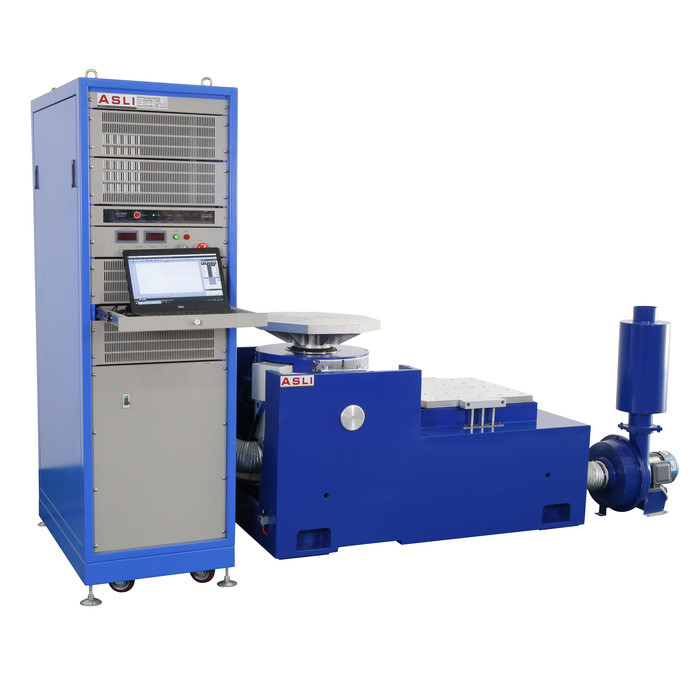

High Frequency Vibration Shaker mengadopsi teknologi modern canggih termasuk struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara,bantalan rol dan panduan linier, dan isolasi trunnion. mampu melakukan X, Y, dan Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband,serta tes spektrum pulsa dan respons kejut klasik (setengah sinus)Hal ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
- Kekuatan nominal:Kekuatan sinus 10000N; kekuatan acak 10000N; kekuatan pukulan 20000N
- Rentang frekuensi:3Hz sampai 3000Hz; frekuensi tetap, menyapu bolak-balik, sinus, acak, kejut
- Mode frekuensi menyapu:Linear, logaritma, menyapu maju mundur, frekuensi tetap
- Waktu frekuensi menyapu:1 sampai 32767
- Waktu frekuensi menyapu:Frekuensi tetap / tunggal 1 ¢ 3600 menit; kurva frekuensi menyapu dapat ditampilkan
- Maks. akselerasi:1000 m/s2 (tanpa beban)
- Kecepatan maksimum:1.8 m/s
- Max. perpindahan:51 mm p-p (tanpa beban), puncak ganda
- Pergeseran Dampak:51 mm
- Berat Koil Bergerak:14 kg
- Gelombang getaran:Sinus, acak, kejut
- Diameter Koil Bergerak:Φ240 mm
- Dimensi sistem getaran:W1060 × H750 × D845 mm
- Berat sistem getaran:960 kg
- Termasuk Aksesoris:600 mm × 600 mm vertikal expander dan 600 mm × 600 mm horizontal slip table
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Pergeseran Nominal (p-p) mm | Max. Pemuatan (kg) | Koil bergerak (kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Pengontrol getaran adalah desain terbaru oleh perusahaan kami, mengadopsi arsitektur sistem terdistribusi internasional yang maju.Inti nya adalah terbaru TMS320 seri 32-bit floating-point prosesor kecepatan tinggi dari TI. Laporan tes secara otomatis dihasilkan dalam format Word. Selama atau setelah pengujian, laporan dapat diedit dan kemudian dihasilkan secara otomatis atau manual.
- Generator getaran 1 set
- Pengontrol getaran 1 set
- Ruang Sambungan Komunikasi 1 set
- DA-10 Amplifier Daya 1 set
- Kekuatan Eksitasi 1 pc
- Perangkat Lunak Pengemudi 1 set
- Sistem pendingin 1 set
- Komputer Perindustrian 1 set
- Printer warna 1 set (Optional)
- Sensor akselerasi (termasuk jalur output)
- Perlengkapan getaran 1 set (opsional, sesuai dengan sampel uji)
- Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tingkat tinggi.
- Desain sirkuit dua magnet dengan kebocoran aliran magnetik rendah, struktur kompak dan rasional.
- Rocker rod roller bearing dengan orientasi kekakuan tubuh komposit lurus dan berorientasi impor, memberikan kapasitas beban eksentrik.
- Yayasan isolasi Trunnion didedikasikan untuk penggunaan hormon, dengan instalasi mobile yang nyaman.
- Teknologi canggih sistem bergerak-seputar memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendingin.
- Kekakuan statis dan kekakuan dinamis dari balon kecil bantalan meningkatkan kapasitas bantalan tabel getaran dan meningkatkan kinerja frekuensi rendah.
Jika Anda memiliki pertanyaan atau kebutuhan mengenai 3 Axis Electrodynamic High Frequency Vibration Test Table untuk Industri Otomotif, silakan jangan ragu untuk mengirim pertanyaan Anda.
Product Highlights
Tabel getaran elektrodinamik 3 sumbu untuk pengujian otomatis: gaya sinus 10000N, 3-3000Hz, beban 270kg, perpindahan 51mm. Dilengkapi sirkuit magnet ganda, suspensi udara, dan isolasi trunnion untuk pengujian sinus X/Y/Z, acak, dan guncangan yang andal. Termasuk pengontrol digital dan perlengkapan yang dapat disesuaikan.
