Stand Uji Getaran Frekuensi Tinggi ES-30.pdf

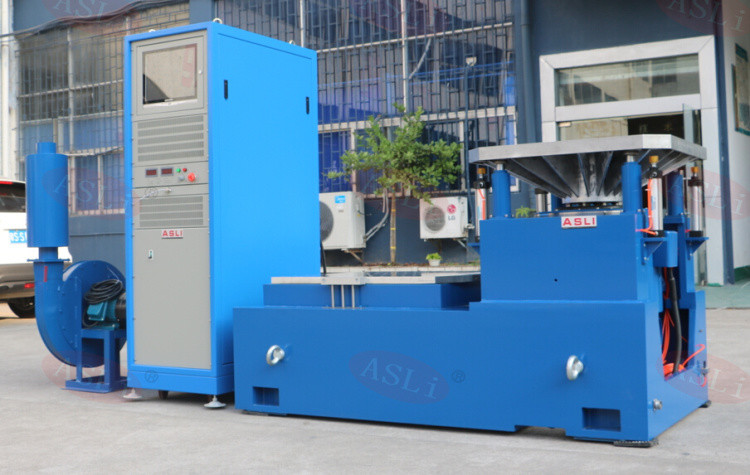

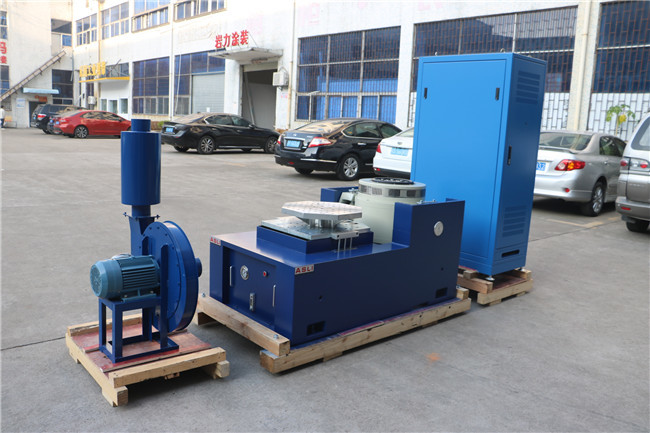

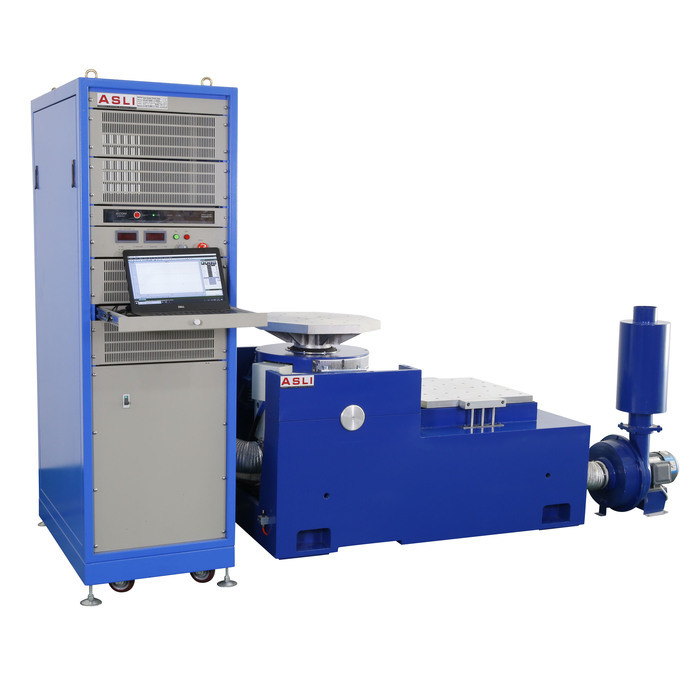

Peralatan pengujian getaran frekuensi tinggi vertikal & horizontal dengan fungsi spektrum respons kejut
Parameter:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) |
bergerak Koil (Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Kami adalah produsen peralatan pengujian getaran frekuensi tinggi vertikal dan horizontal dengan fungsi spektrum respon kejut dengan produk seri sistem VENZO-820S,mengadopsi "struktur sirkuit magnetik ganda", "Self-generated skeleton action circles", "Airborne Support" dan "roller bearings and linear guidance", "trunnion isolation" teknologi modern canggih dan teknologi khusus dapat diselesaikan di X,Uji getaran sinusoidal tiga sumbu Y,Z dan uji getaran acak broadband, yang harus diselesaikan dengan uji pulsa dan spektrum respons kejut klasik (setengah sinus, trapezoidal, gelombang gigi gergaji).
Elektrodinamika shaker dari Fitur:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. dua sirkuit magnetik, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, instalasi mobile kenyamanan.
5Desain saluran baru dan meningkatkan efek pendinginan.

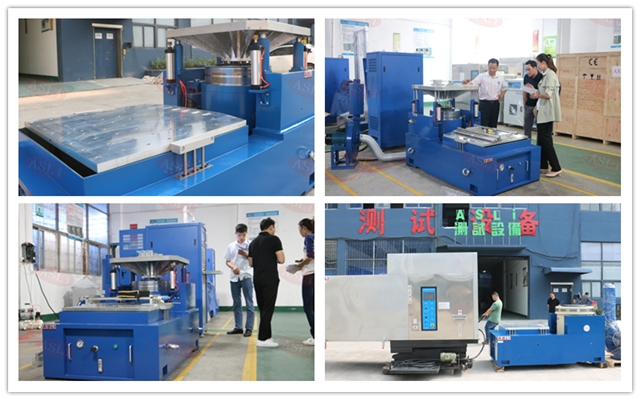

Parameter teknis dari Electrodynamic Shaker System vertikal expander:
Kami adalah produsen peralatan pengujian sejarah panjang, dalam 28 tahun terakhir, kami mendedikasikan untuk peralatan pengujian lingkungan simulasi dan getaran mekanik dan mesin pengujian kejut.Vertical & Horizontal Vibration Electrodynamics Type High Frequency Shaker Table adalah produk bintang kami , dan kami telah mendapatkan sertifikasi CE untuk mesin ini.
Jika Anda memiliki pertanyaan tentang Vertical & Horizontal High Frequency Vibration Testing Equipment dengan Shock Response Spectrum Function, silakan hubungi kami, terima kasih
