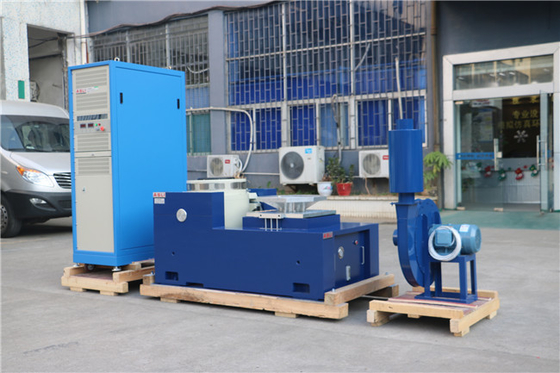

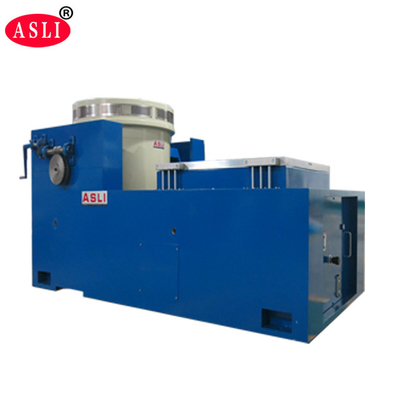

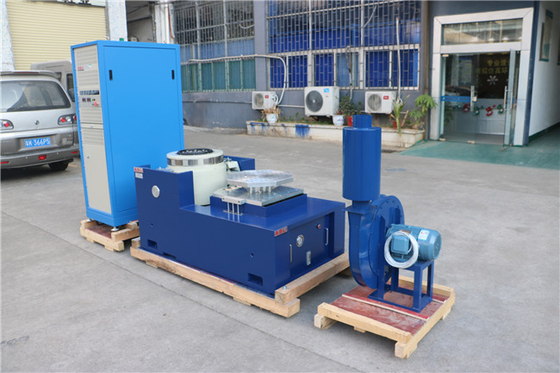

Sistem uji getaran terutama digunakan untuk uji getaran dan guncangan produk, uji penyaringan tekanan lingkungan, uji keandalan. Penguji getaran elektromagnetik sepenuhnya sesuai dengan standar pengujian terkait baterai, desain, simulasi di bawah kondisi tertentu dari uji getaran baterai, baterai atau paket baterai dipasang pada meja getaran, sesuai dengan frekuensi, percepatan, dan mode perpindahan yang ditentukan di sepanjang getaran sampel baterai dari tiga arah yang saling tegak lurus, baterai yang diukur seharusnya tidak bocor, tidak putus asa, tidak rusak, tidak ada api dan ledakan. Ruang lingkup aplikasi uji getaran sangat luas, mulai dari papan sirkuit, baterai, pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga serta produk industri lainnya.
Fitur Utama
* Pengocok elektro-dinamis berpendingin udara
* Pengontrol getaran dan penguat daya disusun menjadi kabinet all-in-one
* Mencapai dorongan sinus puncak 2400 newton.
* Pengujian Sumbu X, Y, Z 3
Fungsi Kontrol
* Getaran sinusoidal frekuensi tetap
* Getaran sapuan * Getaran acak
* Guncangan klasik
Aplikasi sistem tipikal
* Uji lingkungan
* Uji saringan tekanan
* Pengujian Getaran
Manfaat Pengguna
* Pemasangan mudah dapat dilakukan oleh pengguna
* Antarmuka pengguna: layar sentuh lcd untuk mode lokal dan pc-windows (melalui ethernet) untuk jarak jauh mode;
* Mode lokal: mulai cepat uji yang telah ditentukan sebelumnya, lusinan spesifikasi uji dapat disimpan;
* Mode jarak jauh: semua operasi sistem, termasuk mendefinisikan uji dan menyimpan spesifikasi uji ke mostar, kontrol uji, peninjauan data uji, dan dokumentasi.
| Penguji Getaran Jenis Elektrodinamika Frekuensi Tinggi dengan Standar MIL-Std Parameter: | ||||
| Gaya eksitasi sinus maksimum | 5000Kg.f puncak | |||
| Gaya getaran acak terbesar | 5000Kg.f r.ms | |||
| Gaya getaran guncangan terbesar | 10000Kg.f puncak | |||
| Rentang Frekuensi | DC~4000 Hz | |||
| Perpindahan maksimum | 75mm p-p (nilai puncak-ke-puncak) | |||
| Kecepatan maksimum | 1.8m/s | |||
| Percepatan maksimum | 100G (980 m/s2) | |||
| Frekuensi resonansi pertama | 3500Hz | |||
| Beban maksimum | 750kg | |||
| Diameter kumparan bergerak (diameter meja kerja) | Diameter 450 mm | |||
| Kualitas kumparan bergerak | 50kg | |||
| Beban maksimum | 750Kg | |||
| Meja sekrup | 13 x M8 | |||
| Kebocoran fluks magnetik | <10gauss | |||
| Dimensi | 800mm x 800mm x 800mm (Mesin Vertikal) | |||
| Berat | Sekitar 1500Kg | |||
| Sistem Servo | ||||
| Fungsi | Suhu, tekanan udara, perpindahan, tegangan berlebih, arus berlebih, tegangan kurang masukan, kesalahan eksternal, catu daya kontrol, logika, kurangnya input yang sama. | |||
| Pengontrol Getaran Digital | ||||
| Konfigurasi perangkat keras | Input 2 Saluran, Input 1 Saluran | |||
| Komputer kontrol | Komputer industri asli, tampilan kristal cair (Dengan keyboard/mouse optik) | |||
| Perangkat lunak | Operasi bahasa Cina/Inggris, domain waktu dan analisis domain frekuensi, sumber sinyal, analisis frekuensi sapuan sinus, dll. WORD dapat secara otomatis menghasilkan laporan pengujian, tampilan sinyal dan data, penyimpanan, mengatur parameter pengujian dan analisis fungsi. | |||
| Sistem operasi | Windows 2000/ XP | |||
| Sensor percepatan B&W |
domain frekuensi:1—2000Hz sensitivitas:50mv/g rentang suhu:-24 - 250℃ |
|||
| Persyaratan Listrik | ||||
| Sumber listrik | 3 fase,380V/50Hz | |||
Penguji Getaran Jenis Elektrodinamika Frekuensi Tinggi kami dengan Standar MIL-Std juga dapat digunakan bersama dengan ruang lingkungan.
