Sistem uji getaran terutama digunakan untuk uji getaran dan guncangan produk, uji penyaringan tekanan lingkungan, uji keandalan. Penguji getaran elektromagnetik sepenuhnya sesuai dengan standar desain pengujian terkait baterai, simulasi di bawah kondisi tertentu dari uji getaran baterai, baterai atau paket baterai dipasang pada meja getaran, sesuai dengan frekuensi, percepatan, dan mode perpindahan yang ditentukan di sepanjang getaran sampel baterai dari tiga arah yang saling tegak lurus, baterai yang diukur seharusnya tidak bocor, jangan berkecil hati, tidak rusak, tidak ada api dan ledakan. Ruang lingkup aplikasi uji getaran sangat luas, mulai dari papan sirkuit, baterai, pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga serta produk industri lainnya.

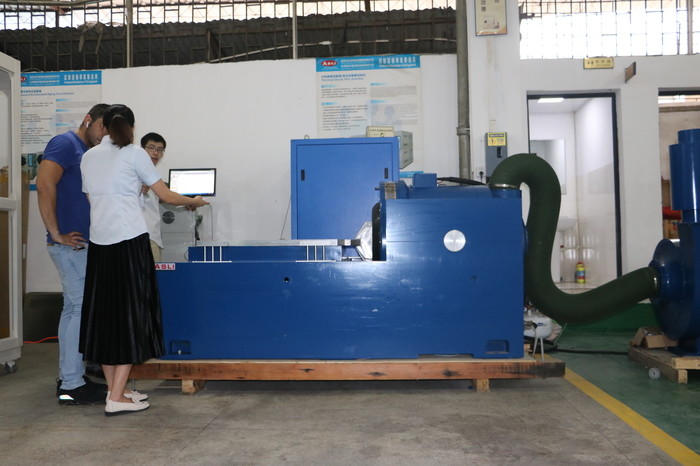

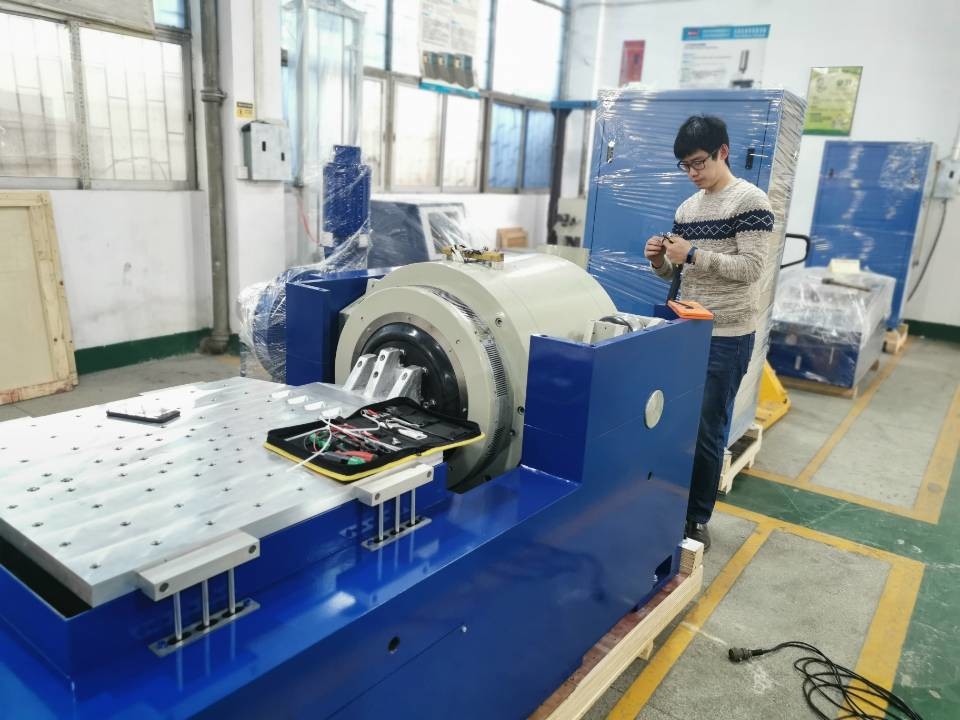

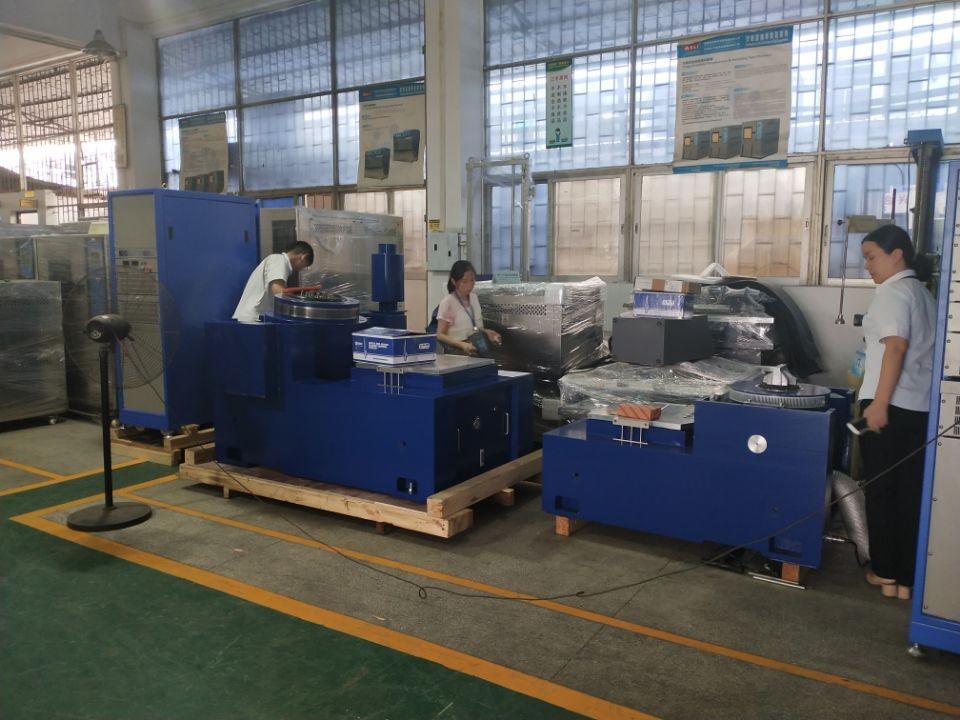

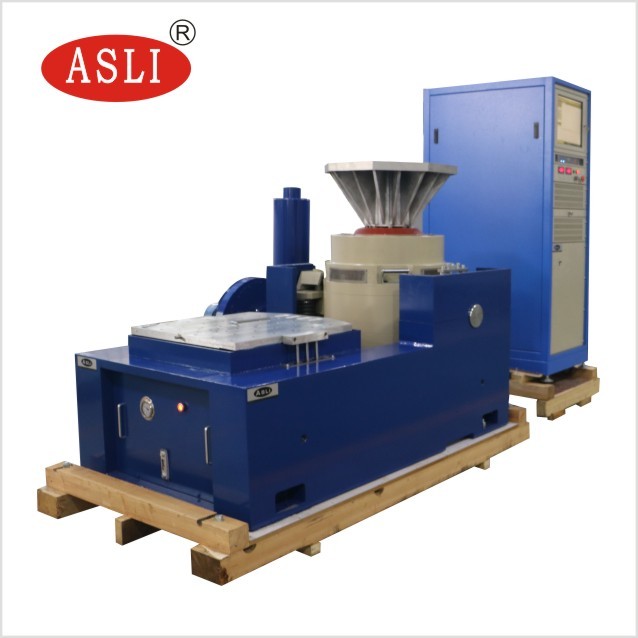

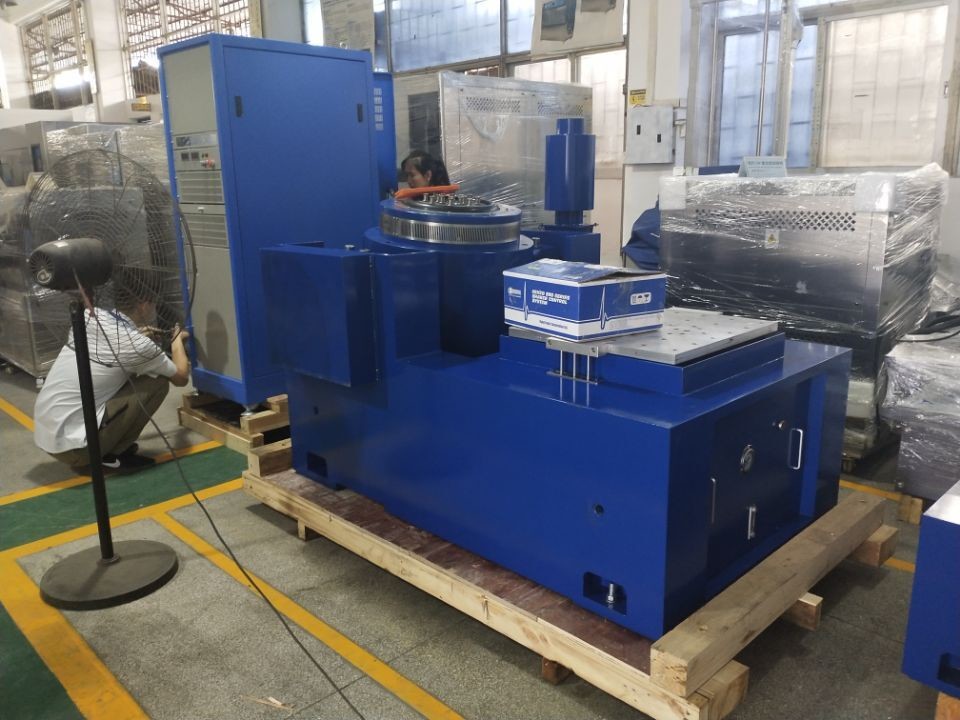

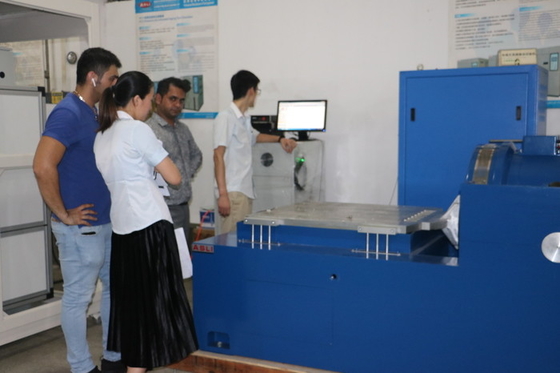

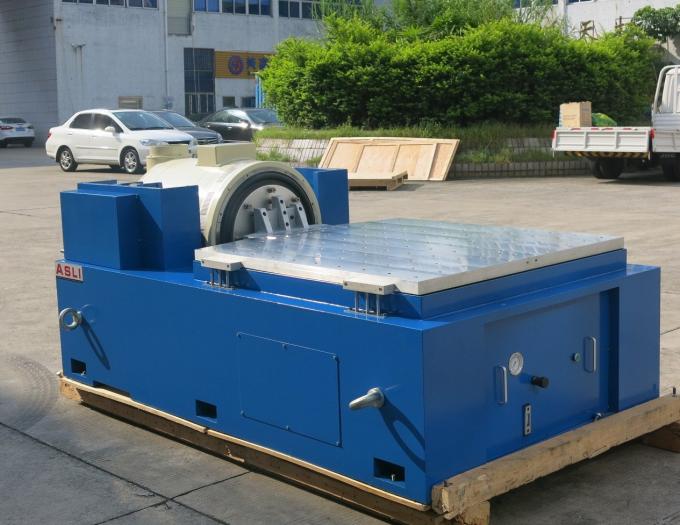

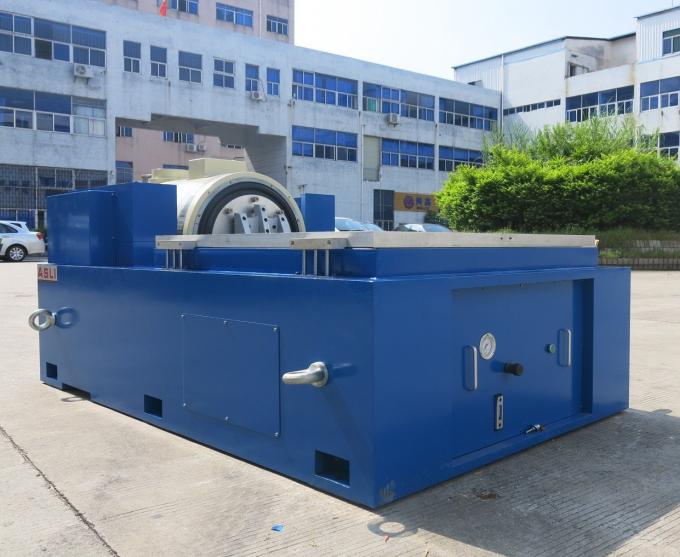

| Peralatan Uji Getaran Acak Frekuensi Tinggi Vertikal & HorizontalParameter: | ||||
| Gaya eksitasi sinus maksimum | 5000Kg.f puncak | |||
| Gaya getaran acak terbesar | 5000Kg.f r.ms | |||
| Gaya getaran guncangan terbesar | 10000Kg.f puncak | |||
| Rentang Frekuensi | DC~4000 Hz | |||
| Perpindahan maksimum | 75mm p-p (nilai puncak-ke-puncak) | |||
| Kecepatan maksimum | 1.8m/s | |||
| Percepatan maksimum | 100G (980 m/s2) | |||
| Frekuensi resonansi pertama | 3500Hz | |||
| Beban maksimum | 750kg | |||
| Diameter kumparan bergerak (diameter meja kerja) | Diameter 450 mm | |||
| Kualitas kumparan bergerak | 50kg | |||
| Beban maksimum | 750Kg | |||
| Meja sekrup | 13 x M8 | |||
| Kebocoran fluks magnetik | <10gauss | |||
| Dimensi | 800mm x 800mm x 800mm (Mesin Vertikal) | |||
| Berat | Sekitar 1500Kg | |||
| Sistem Servo | ||||
| Fungsi | Suhu, tekanan udara, perpindahan, tegangan berlebih, arus berlebih, tegangan kurang masukan, kesalahan eksternal, catu daya kontrol, logika, kurangnya input yang sama. | |||
| Pengontrol Getaran Digital | ||||
| Konfigurasi perangkat keras | 2 Saluran Masukan, 1 Saluran Masukan | |||
| Komputer kontrol | Komputer industri asli, tampilan kristal cair (Dengan keyboard/mouse optik) | |||
| Perangkat lunak | Operasi bahasa Mandarin/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis frekuensi sapuan sinus, dll. WORD dapat secara otomatis menghasilkan laporan pengujian, tampilan sinyal dan data, penyimpanan, mengatur parameter pengujian dan analisis fungsi. | |||
| Sistem operasi | Windows 2000/ XP | |||
| Sensor percepatan B&W |
domain frekuensi:1—2000Hz sensitivitas:50mv/g rentang suhu:-24 - 250℃ |
|||
| Persyaratan Listrik | ||||
| Sumber listrik | 3 fase, 380V/50Hz | |||
Fitur Utama
* Pengocok elektro-dinamis berpendingin udara
* Pengontrol getaran dan penguat daya disusun menjadi kabinet all-in-one
* Mencapai dorongan sinus puncak 2400 newton.
* Pengujian 3 Sumbu X,Y, Z
Fungsi Kontrol
* Getaran sinusoidal frekuensi tetap
* Getaran sapuan * Getaran acak
* Guncangan klasik
Aplikasi sistem tipikal
* Uji lingkungan
* Uji saringan tekanan
* Pengujian Getaran
Manfaat Pengguna
* Pemasangan mudah dapat dilakukan oleh pengguna
* Antarmuka pengguna: layar sentuh lcd untuk mode lokal dan pc-windows (melalui ethernet) untuk jarak jauh
mode;
* Mode lokal: mulai cepat pengujian yang telah ditentukan sebelumnya, lusinan spesifikasi pengujian dapat disimpan;
* Mode jarak jauh: semua operasi sistem, termasuk mendefinisikan pengujian dan menyimpan spesifikasi pengujian ke mostar, kontrol pengujian, peninjauan data pengujian, dan dokumentasi.
