peralatan uji getaran ES-10.pdf

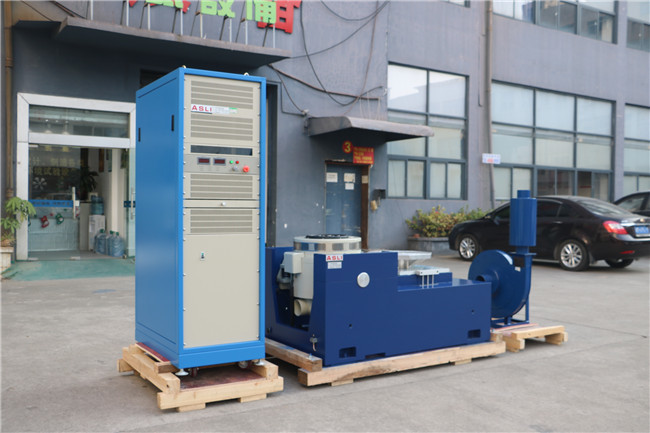

Sistem Getaran Tipe Elektrodinamika Frekuensi Tinggi Vertikal & Horizontal
Pengujian kejut gelombang setengah sinus dari Fitur:

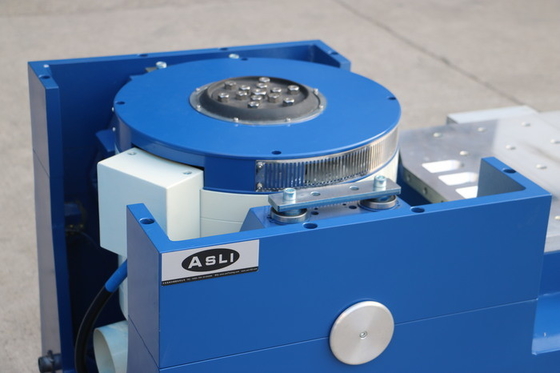

1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnet, kebocoran fluks magnet rendah, struktur kompak dan rasional.
3. Bantalan rol Batang Rocker lurus dan berorientasi impor, orientasi kekakuan badan komposit, kapasitas beban eksentrik.
4. Fondasi isolasi trunnion yang didedikasikan untuk penggunaan hormon, pemasangan kemudahan bergerak.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan lingkaran dinamis keandalan tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari balon kecil bantalan, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.

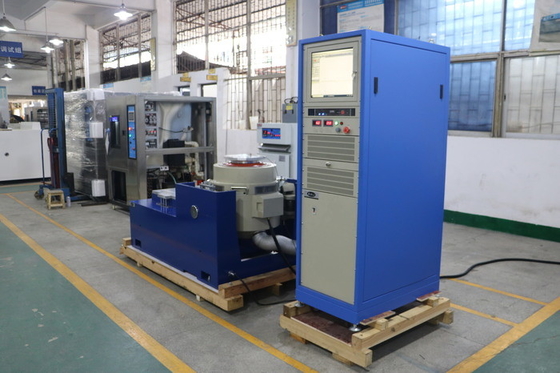

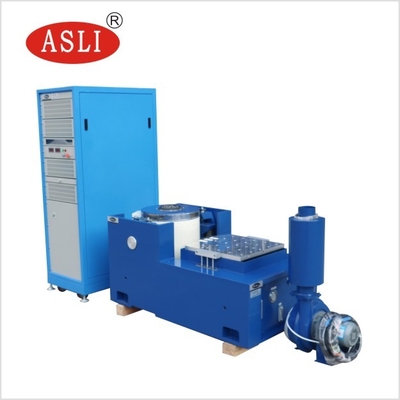

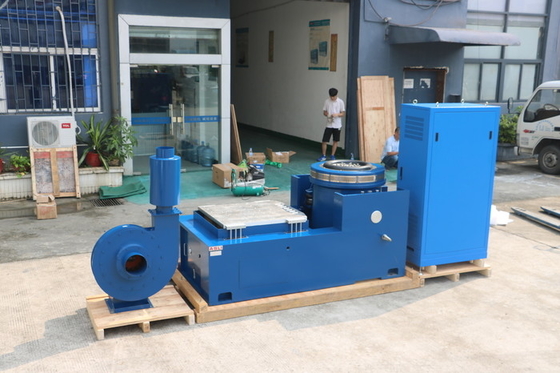

Sistem Getaran (ES-10)
1 Parameter teknis untuk Sistem Getaran Tipe Elektrodinamika Frekuensi Tinggi Vertikal & Horizontal:
(1) Gaya Terukur: gaya sinus 10000N; gaya acak 10000N; gaya kejut 10000N;
(2) Rentang Frekuensi: 5 Hz hingga 3500Hz, Frekuensi Tetap, sapuan bolak-balik, sinus, acak, kejut
(3) Mode Sapuan Frekuensi: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu Sapuan Frekuensi: 1 hingga 32767.
(5) Waktu Sapuan Frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapuan frekuensi dapat ditampilkan.
(6) Maks. Percepatan 1000m/s 2 (tanpa beban)
(7) Maks. Kecepatan: 1.8m/s
(8) Maks. Perpindahan: 51mmp-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 51mm
(10) Berat Kumparan Bergerak: 14 kg
(11) Arah Getaran: Getaran Vertikal + Horizontal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ240 mm
(14) Dimensi Sistem Getaran (mm): W1046*H660*D783mm
(15) Berat Sistem Getaran: 900kg

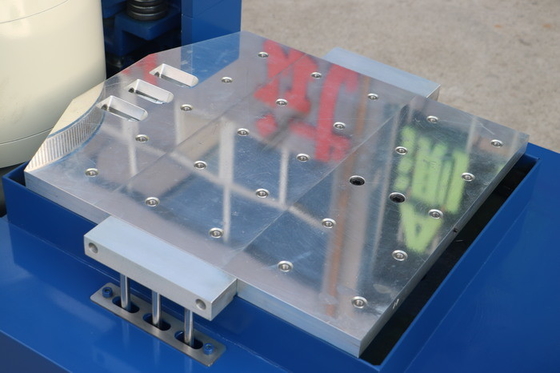

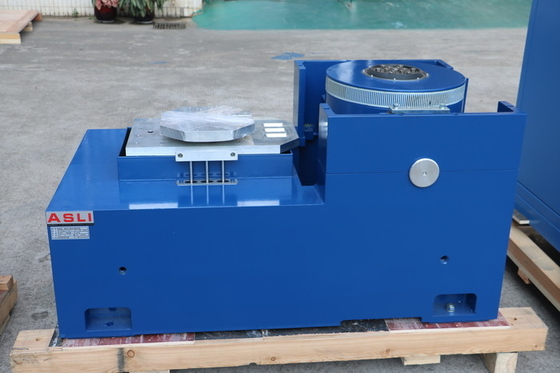

Fitur dudukan horizontal tentang Mesin Uji Getaran:
Di dalam bangku pemuatan kecil untuk mewujudkan percepatan dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kemudahan untuk dipasang dan disesuaikan.
Jalur tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan tahan beban bias.
Pompa oli internal, struktur yang baik dan mudah dioperasikan.
Persyaratan Pemasangan dengan mesin penguji getaran:
(1) Pengguna harus menyiapkan forklift & alat pemindah untuk memindahkan peralatan karena sangat berat, juga pastikan
pintu cukup besar untuk memasukkan peralatan
(2) Lingkungan pengoperasian mesin harus di bawah suhu ruangan dan dengan ventilasi yang baik. Kami sangat menyarankan untuk memasang AC di area kerja. Jarak ruang mesin’s
sisi kiri/kanan/belakang harus Min. 700mm, bagian depan harus Min. 1500mm.
Parameter Teknis tentang Mesin Pengujian Pengocok Elektro-dinamis Tiga Sumbu Untuk Keandalan Produk
| Model | Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Kecepatan Terukur (m/s) | Penggantian Terukur (p-p)mm |
Maks. Pemuatan (Kg) | kumparan bergerak (Kg) | Dimensi dari Kumparan Bergerak (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Aplikasi untuk Sistem Getaran Tipe Elektrodinamika Frekuensi Tinggi Vertikal & Horizontal:
Kami adalah produsen produk seri getaran listrik, mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih
dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak pita lebar, untuk diselesaikan
oleh pulsa klasik (setengah - sinus, trapesium, gelombang gigi gergaji) dan uji spektrum respons kejut. Penguji Getaran Frekuensi Tinggi banyak digunakan
dalam pertahanan nasional, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi,
peralatan rumah tangga dan bidang lainnya. --- penguji getaran pengocok industri
Paket untuk sistem pengocok getaran dinamis elektro gaya besar:
Film PP pertama, lalu busa 10mm antara mesin dan casing, dan di luarnya adalah casing kayu lapis ekspor standar.
