Untuk 3 Axis Sinus Vibration Test Machine Vibration Measuring Equipment for Shock and Vibration Testing, Silakan bersiap untuk di bawah ini dan mengirimkan pertanyaan Anda, Kami akan membantu untuk merekomendasikan Anda model yang cocok
Deskripsi spesimen
Massa uji sampel
Dimensi spesimen
Profil uji jika tersedia
Akselerasi maksimum pengujian
Uji arah X,Y,Z atau uji arah Z saja
Spesifikasi model ditampilkan
| Spesifikasi Sistem | |||
| Model sistem: | ES- 20 | ||
| Rentang frekuensi: | 3 ~ 3500 | ||
| Kekuatan nominal | Sinus N | 20000 | |
| N acak | 20000 | ||
| Shock N | 40000 | ||
| Maksimal Acc. | sinus (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Kejut ((m/s2) | 2000 | ||
| Vel maksimal. | sinus (m/s2) | 1.8 | |
| Kejut ((m/s2) | 1.8 | ||
| Disp maksimal. | Perjalanan Maksimal mm (p-p) |
51 | |
| Koil yang bergerak | 30kg | ||
| Dimensi kumparan bergerak | Dia 320mm | ||
| beban maksimum: | 300kg | ||
Pilihan lain yang tersedia dari vibrator shaker
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Contoh getaran untuk pengujian acak
Fitur:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. dua sirkuit magnetik, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, instalasi mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.Parameter Teknis Tabel Getaran Horizontal (Uji sumbu X, Y)
Parameter teknis tabel getaran vertikal ((Z, uji sumbu):

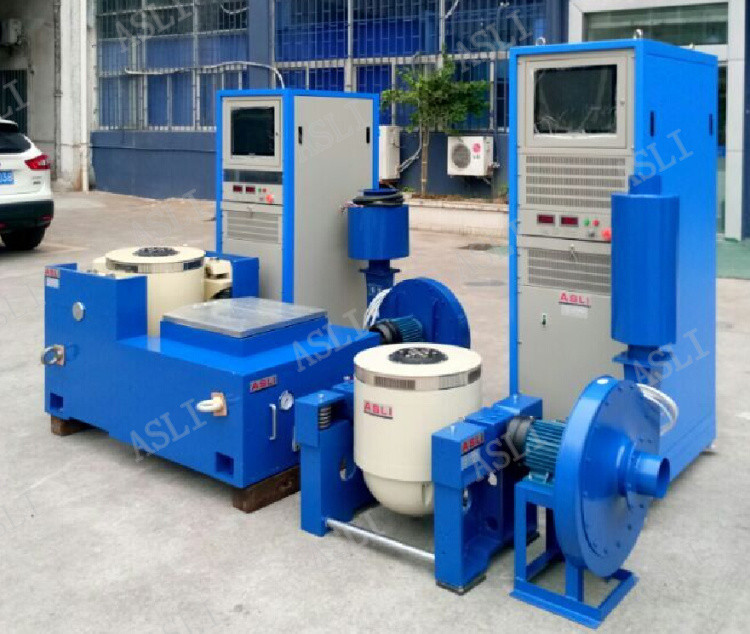

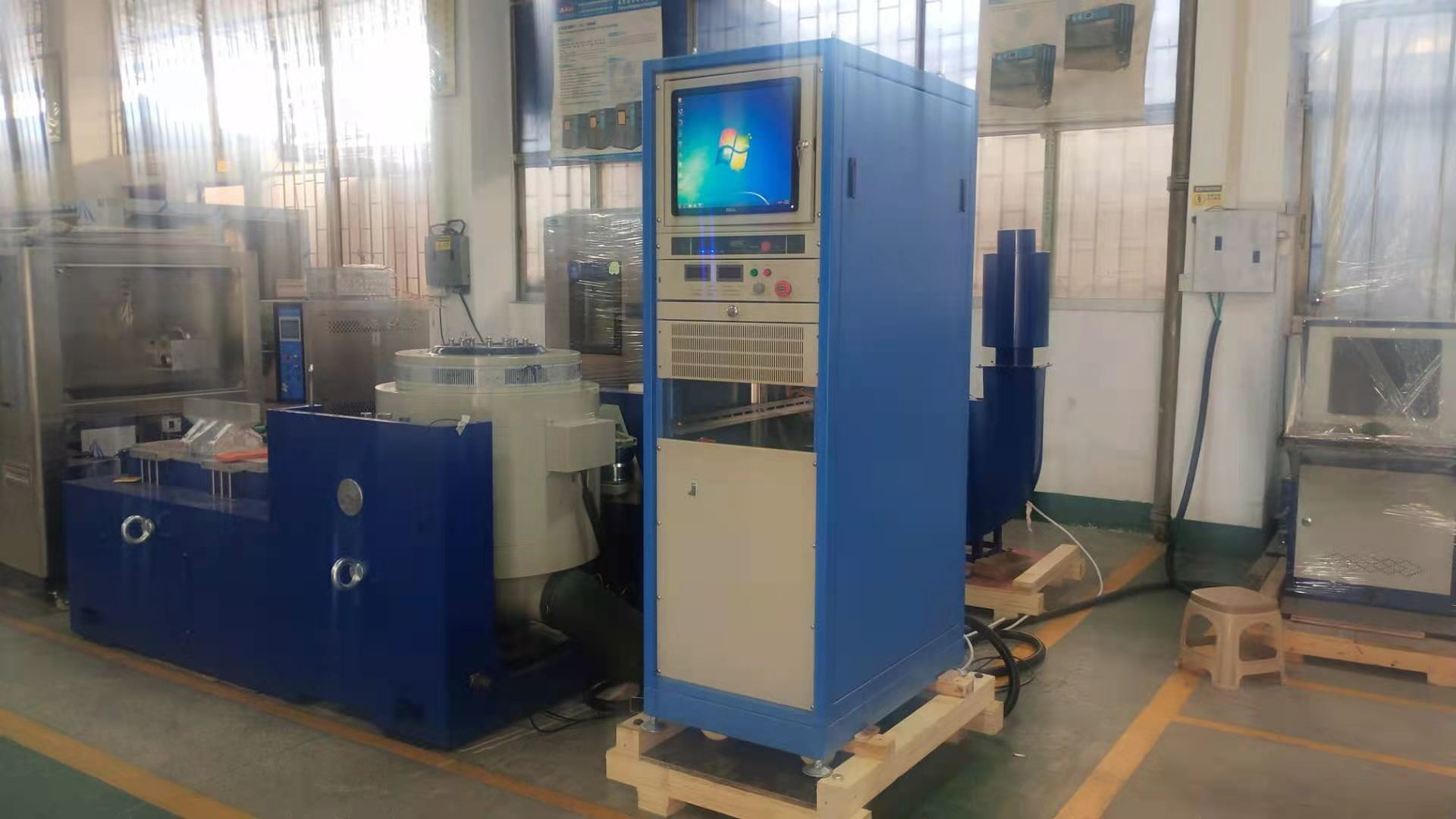

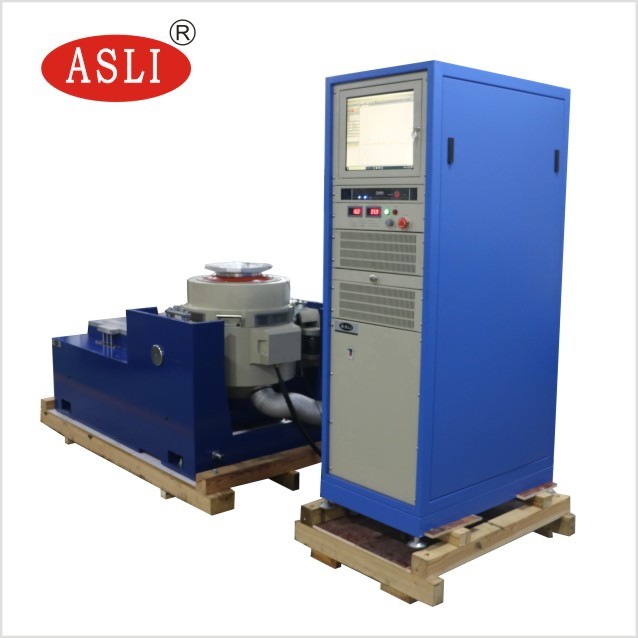

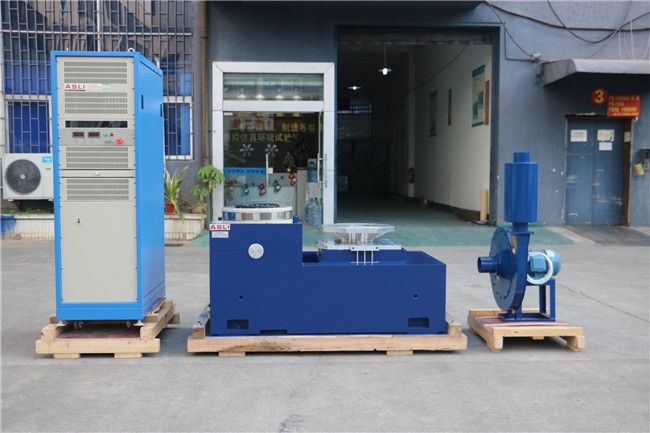

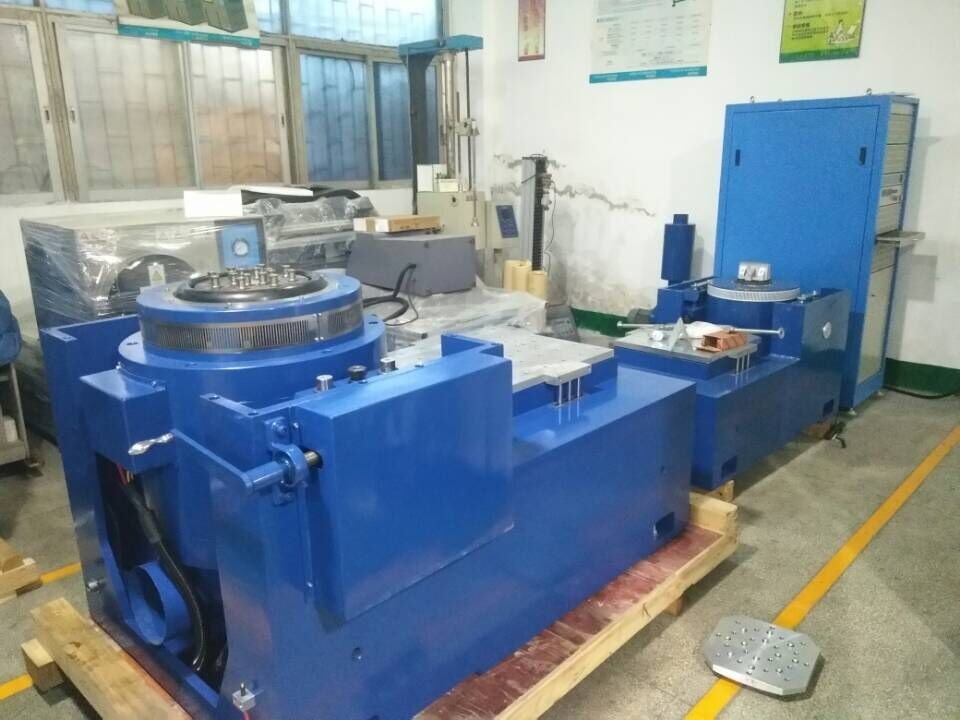

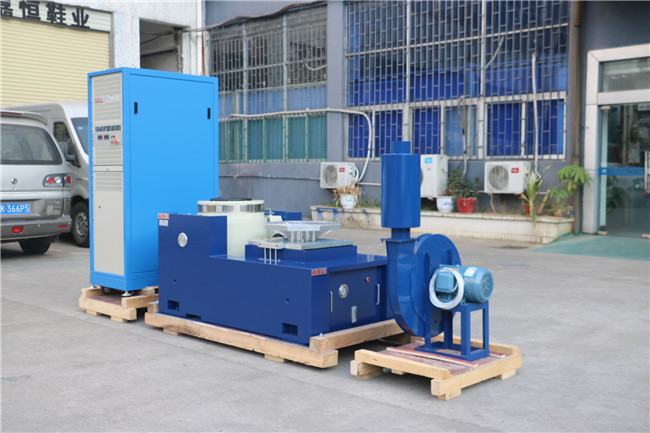

Gambar untuk referensi:
Pelanggan Kunjungi Perusahaan ASLi:
Jika Anda membutuhkan informasi lebih lanjut tentang 3 Axis Sinus Vibration Test Machine Vibration Measuring Equipment for Shock and Vibration Testing, silakan jangan ragu untuk mengirim pertanyaan Anda.
