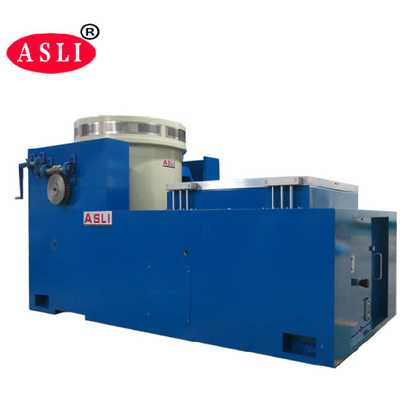

Meja Pengocok Frekuensi Tinggi Tipe Elektrodinamika Untuk Uji Getaran
Product Details
| kekuatan sinus: | 30000N | Frekuensi: | 3 hingga 2500hz |
|---|---|---|---|
| Kecepatan: | 1,8 m/dtk | Penghapusan: | 80mm atau disesuaikan |
| arah getaran: | vertikal atau x,y,z | Beban maks: | 450KG |
| memenuhi standar: | ISTA | Fungsi: | uji getaran acak |
| Menyoroti |
Meja Pengocok 1,8 m/s,Meja Pengocok 30000N |
||
Product Description
Meja penggetar frekuensi tinggi ini menggunakan teknologi modulasi lebar pulsa sinus dari penguat daya digital. Prinsip kerjanya adalah sebagai berikut: menggunakan catu daya switching frekuensi tinggi medan efek MOSFET, sirkuit digital memperkuat dan memulihkan sinyal tegangan rendah yang dimasukkan oleh pengontrol. Keluaran kemudian mengirimkan sinyal asli ke sirkuit kumparan bergerak penguji getaran, menggerakkan gerakan meja ekstensi. Komponen utama penguat daya digital meliputi unit kontrol depan, modul penguat daya, sirkuit perlindungan, bagian daya, dan kabinet listrik.
Unduh Stand Uji Getaran Frekuensi Tinggi ES-30 (PDF)
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain sirkuit magnet ganda: kebocoran fluks magnet rendah, struktur ringkas, dan tata letak rasional.
- Bantalan rol batang rocker dengan orientasi kekakuan badan komposit lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
- Fondasi isolasi engsel yang didedikasikan untuk penggunaan hormon, dengan instalasi seluler yang nyaman.
- Teknologi canggih dalam sistem bergerak memastikan keandalan tinggi lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis bantalan dioptimalkan, meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | Φ1200 |
Kami adalah produsen peralatan pengujian yang sudah lama berdiri. Selama 25 tahun terakhir, kami telah mendedikasikan diri pada peralatan pengujian lingkungan simulasi dan mesin uji getaran dan guncangan mekanis. Meja Penggetar Getaran kami, yang memenuhi standar ISTA dan melakukan uji guncangan acak, adalah salah satu produk unggulan kami. Kami telah memperoleh sertifikasi CE untuk mesin ini.
Jika Anda memiliki pertanyaan atau kebutuhan mengenai Meja Penggetar Frekuensi Tinggi Tipe Elektrodinamika untuk Uji Getaran, jangan ragu untuk menghubungi kami.
Product Highlights
Meja Pengocok Frekuensi Tinggi Elektrodinamik menghasilkan gaya sinus 30000N, 3-2500Hz, beban maksimal 450kg, dan pengujian getaran acak yang sesuai dengan ISTA. Dilengkapi kebocoran fluks magnet rendah, pendinginan yang ditingkatkan, serta perpindahan dan arah getaran yang dapat disesuaikan. Bersertifikasi CE dengan 25 tahun keahlian manufaktur.
