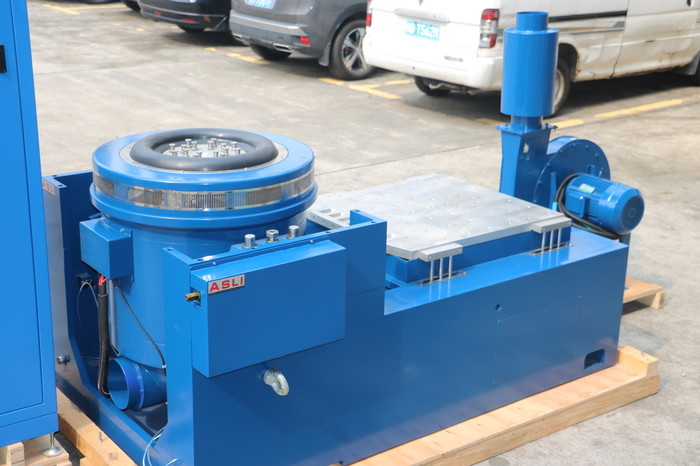

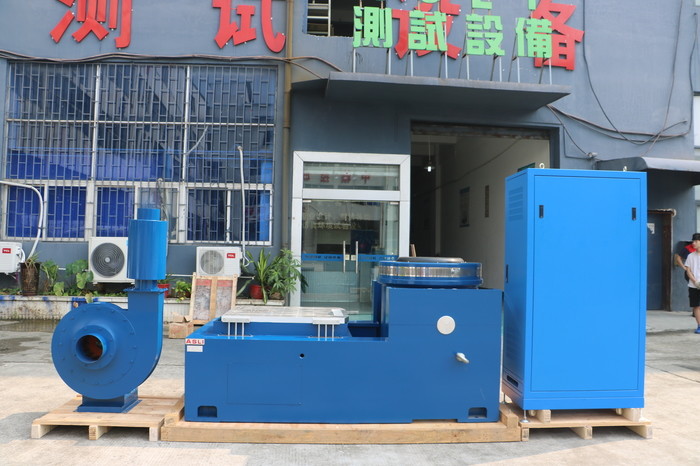

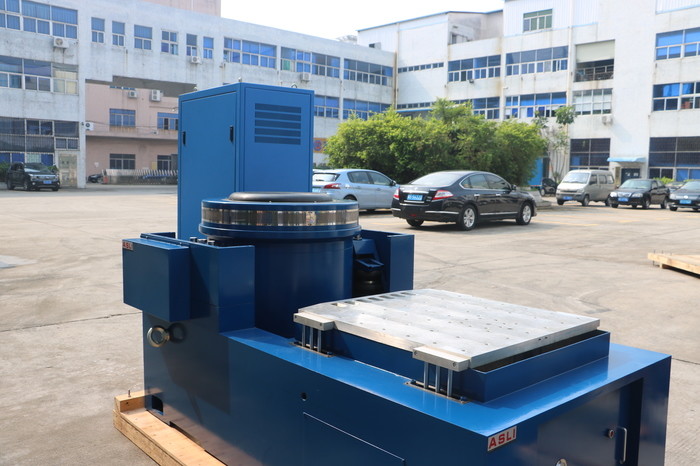

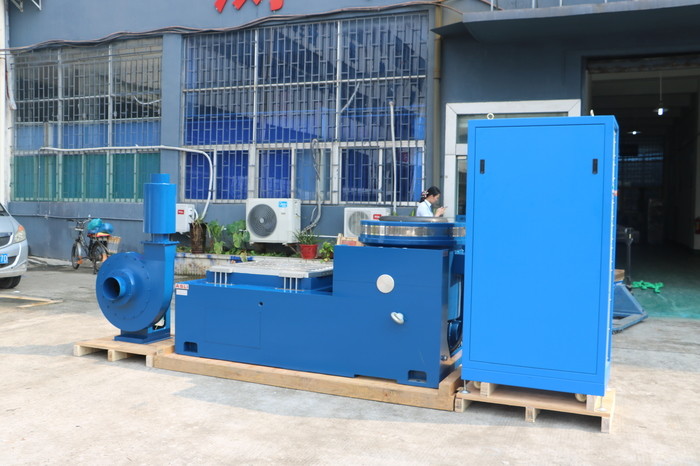

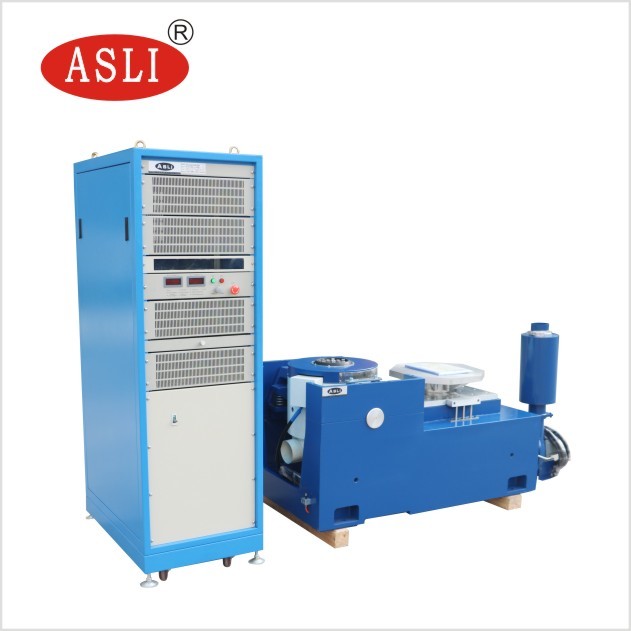

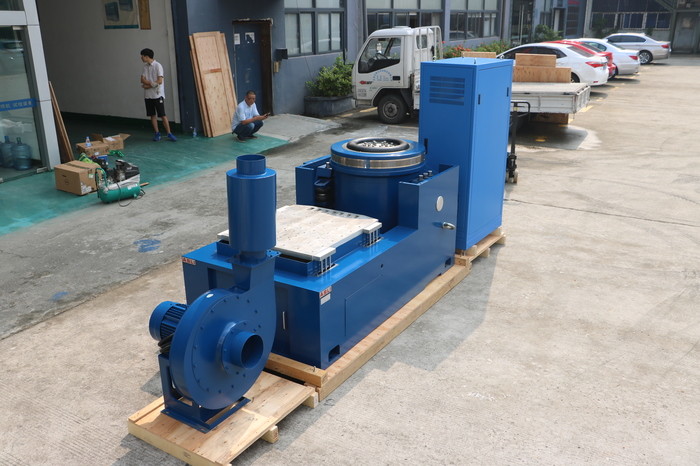

Un38.3 Uji Mesin Uji Getaran Baterai Standar Untuk Uji Getaran Sinusoidal
Product Details
| kekuatan sinus: | 3000n | Kecepatan: | 1.6m/s |
|---|---|---|---|
| Arah getaran: | vertikal horizontal | Aplikasi: | Baterai |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380V 3 fase |
| Pemindahan: | 25mm | Standar uji: | UN38.3 |
| Fungsi: | Uji Getaran Sinusoidal | ||
| Menyoroti |
Mesin Uji Getaran 1.6m / s,Mesin Uji Getaran,Mesin Uji Getaran Sinusoidal Baterai |
||
Product Description
Kami adalah produsen produk seri Electrodynamic High Frequency Vibration Shaker. Sistem kami mengadopsi teknologi canggih termasuk struktur sirkuit ganda magnetik, lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara, bantalan rol, dan panduan linier, serta isolasi trunnion. Teknologi ini memungkinkan penyelesaian pengujian getaran sinusoidal sumbu X, Y, Z dan pengujian getaran acak broadband, serta pengujian pulsa klasik (setengah sinus, trapesium, gelombang gergaji) dan pengujian spektrum respons guncangan.
Produk-produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, peralatan rumah tangga, dan bidang lainnya.
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain dua sirkuit magnetik dengan kebocoran fluks magnetik rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang kuat.
- Fondasi isolasi trunnion khusus untuk isolasi getaran, dengan instalasi seluler yang nyaman.
- Sistem gerak canggih memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis bantalan dioptimalkan, meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.
- Gaya Terukur: Gaya sinus 3000N; Gaya acak 3000N; Gaya guncangan 6000N
- Rentang Frekuensi: 3Hz hingga 3500Hz; Frekuensi tetap, sapuan bolak-balik, sinus, acak, guncangan
- Mode Sapuan Frekuensi: Linier, logaritmik, sapuan bolak-balik, frekuensi tetap
- Jumlah Sapuan Frekuensi: 1 hingga 32767
- Waktu Sapuan Frekuensi: Frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan
- Akselerasi Maks.: 1000 m/s² (tanpa beban)
- Kecepatan Maks.: 1,6 m/s
- Perpindahan Maks.: 25 mm p-p (tanpa beban), puncak ganda
- Perpindahan Guncangan: 25 mm
- Berat Kumparan Bergerak: 3,5 kg
- Arah Getaran: Vertikal
- Gelombang Getaran: Sinus, acak, guncangan
- Diameter Kumparan Bergerak: Φ150 mm
- Dimensi Sistem Getaran: P750 × T599 × L680 mm
- Berat Sistem Getaran: 490 kg
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (kg) | Kumparan Bergerak (kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Struktur sirkuit ganda magnetik memastikan intensitas medan magnet yang tinggi dan mengurangi kebocoran fluks. Struktur penghilang magnet khusus dapat mengurangi kebocoran fluks di bawah 1 mT.
- Pegas berbentuk U, rol, dan bantalan linier memberikan ketahanan yang kuat terhadap beban defleksi.
- Pegas udara digunakan untuk isolasi getaran. Sistem getaran bekerja dengan stabil bahkan dengan beban berat, tanpa memerlukan fondasi khusus.
- Perangkat perlindungan disediakan untuk over-thermal, over-load, over-current, over-voltage, dan over-displacement dari penguji getaran. Perangkat perlindungan jaringan listrik mencakup over-voltage, under-voltage, dan kurang fase. Perlindungan daya penggerak termasuk pembatasan arus, soft-start, over-temperature, short-circuit, dan perlindungan kesalahan modul.
- Dapat menyelesaikan pengujian lingkungan sinus, acak, dan guncangan.
- Sistem ini memiliki persyaratan minimal untuk fluktuasi tegangan — ≤±10% dapat diterima.
- Sistem ini memiliki persyaratan minimal untuk resistansi grounding — ≤4Ω dapat diterima.
- Keandalan tinggi, sangat cocok untuk berjalan dalam waktu lama.
- Dalam bangku pemuatan kecil, akselerasi dan frekuensi kerja yang lebih tinggi direalisasikan, meningkatkan kapasitas pemuatan dan kinerja bangku mesin secara keseluruhan.
- Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna dan instalasi serta penyesuaian yang nyaman.
- Jalur tekanan statis, bentuk V, dengan kapasitas untuk menahan kemiringan dan beban bias. Pompa oli internal, struktur yang baik, dan pengoperasian yang mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Bangku perluasan vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik, dengan struktur yang sempurna, material berkualitas tinggi, dan pengerjaan yang sangat baik.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | Φ1200 |
Jika Anda memiliki pertanyaan tentang Mesin Uji Getaran Baterai Standar Uji UN38.3 untuk Uji Getaran Sinusoidal, jangan ragu untuk menghubungi kami.
