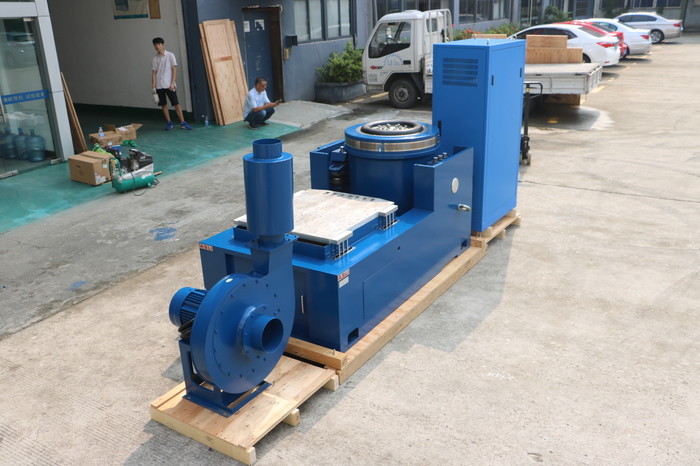

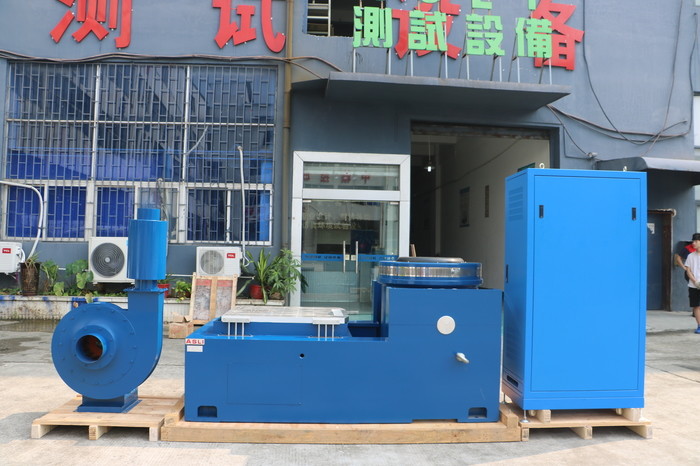

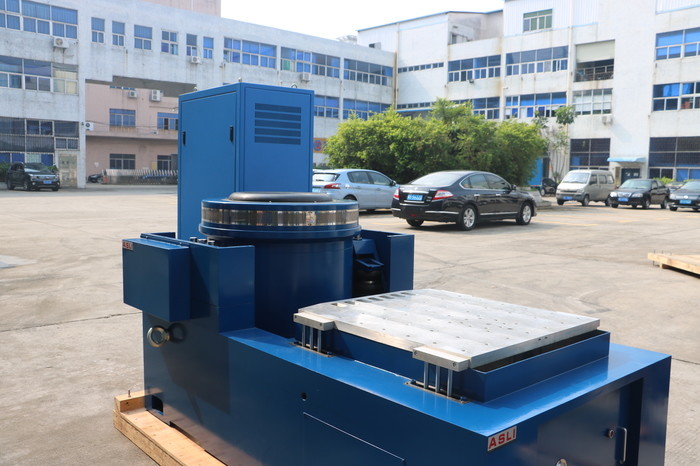

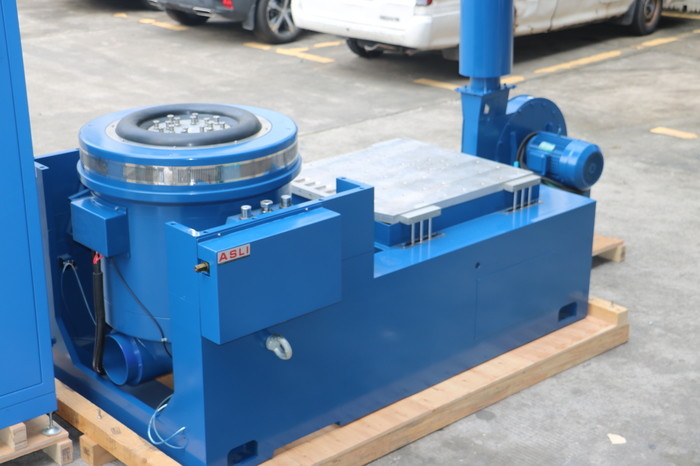

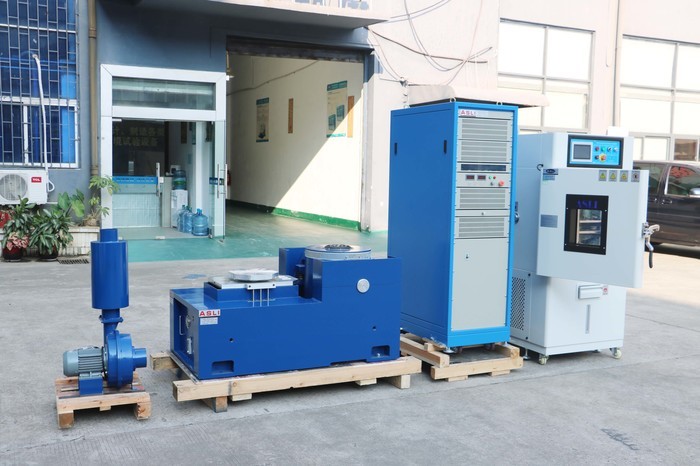

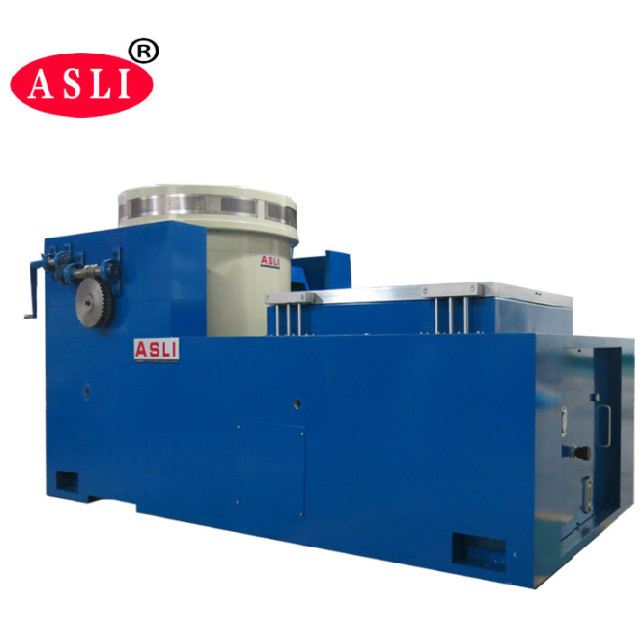

Sistem Pengujian Getaran Elektrodinamika Vertikal Dan Horizontal Dengan Spektrum Respon Guncangan
Product Details
| metode getaran: | Sinus & Getaran Acak | arah getaran: | Vertikal dan Horisontal |
|---|---|---|---|
| Frekuensi: | 3~3000hz | pemindahan: | 51mm |
| Aplikasi: | Baterai | Standar: | Un38.3 |
| Fungsi: | Spektrum Respon Guncangan | kekuatan getaran: | 20KN |
| Menyoroti |
Sistem Pengujian Getaran Elektrodinamik,getaran vertikal horizontal shaker,sistem getaran spektrum respons guncangan |
||
Product Description
Sistem Pengujian Getaran Elektrodinamik Vertikal dan Horizontal dengan Spektrum Respons Guncangan memberikan pengujian getaran sinusoidal dan acak tiga sumbu yang komprehensif, bersama dengan pengujian pulsa klasik (gelombang setengah sinus, trapesium, gergaji) dan analisis spektrum respons guncangan. Sistem ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
Unduh: Peralatan Uji Getaran ES-20 (PDF)- GB/T 31486-2015 — Persyaratan kinerja listrik dan metode pengujian untuk baterai traksi kendaraan listrik
- UL 1642:2012 — Standar untuk Baterai Lithium
- UL 2054:2012 — Baterai Rumah Tangga dan Komersial
- UN38.3 (2012) — Bagian 3: Proposal untuk pengangkutan barang berbahaya — manual uji dan standar
- IEC 62133-2:2017 — Persyaratan keselamatan untuk sel sekunder tersegel portabel, dan untuk baterai yang terbuat darinya, untuk digunakan dalam aplikasi portabel — Bagian 2: Sistem Lithium
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
- Kerangka dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain sirkuit magnet ganda dengan kebocoran fluks magnet rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan bodi komposit lurus, berorientasi impor, dan kapasitas beban eksentrik yang kuat.
- Fondasi isolasi trunnion yang didedikasikan untuk isolasi getaran, menawarkan pemasangan seluler yang nyaman.
- Teknologi canggih di seluruh sistem bergerak memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan.
Bangku vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik melalui struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan yang unggul.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- Bangku beban kecil memungkinkan akselerasi dan frekuensi kerja yang lebih tinggi, meningkatkan kapasitas beban dan kinerja keseluruhan bangku mesin.
- Bangku horizontal dan bangku getaran adalah tipe integral dengan struktur yang sempurna, nyaman untuk dipasang dan disesuaikan.
- Jalur tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias.
- Pompa oli built-in dengan struktur yang baik dan pengoperasian yang mudah.
Jika Anda memiliki pertanyaan atau kebutuhan mengenai Sistem Pengujian Getaran Elektrodinamik Vertikal dan Horizontal dengan Spektrum Respons Guncangan, jangan ragu untuk mengirimkan pertanyaan Anda.
