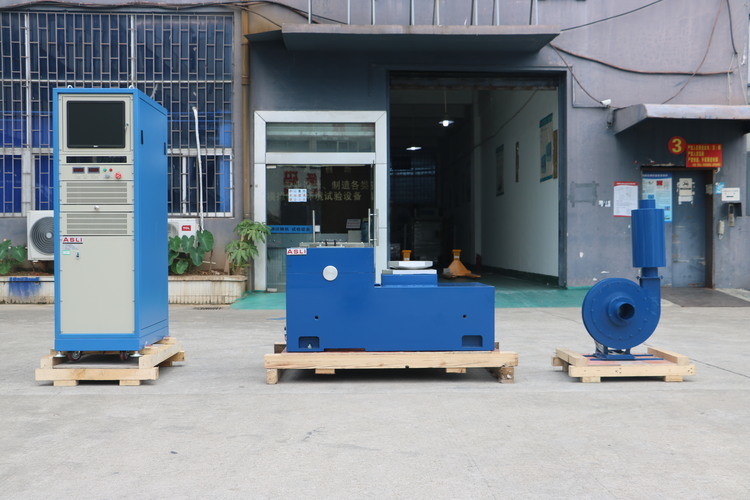

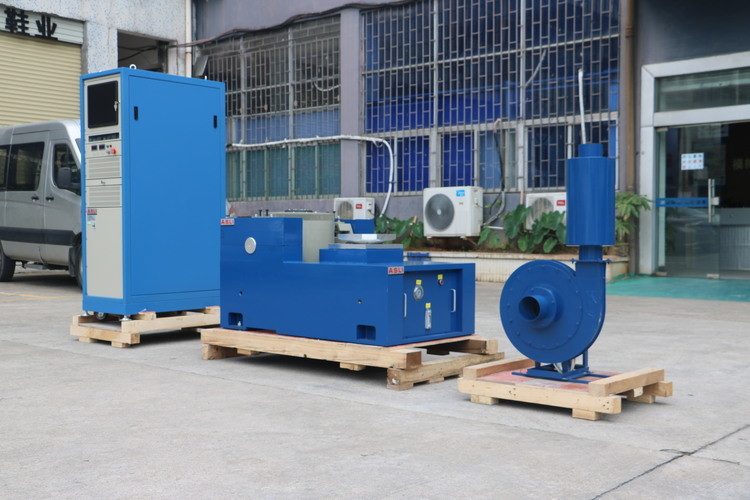

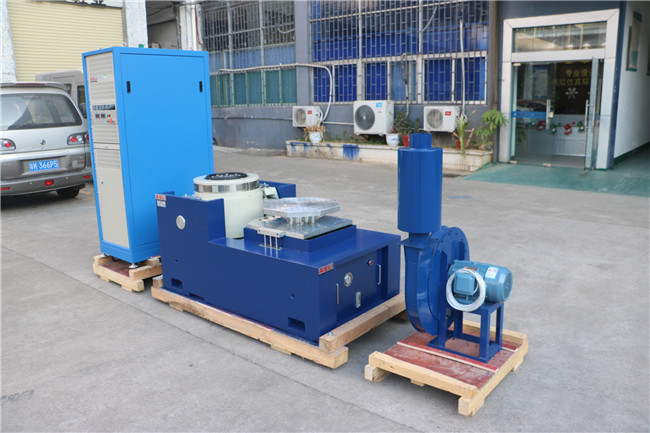

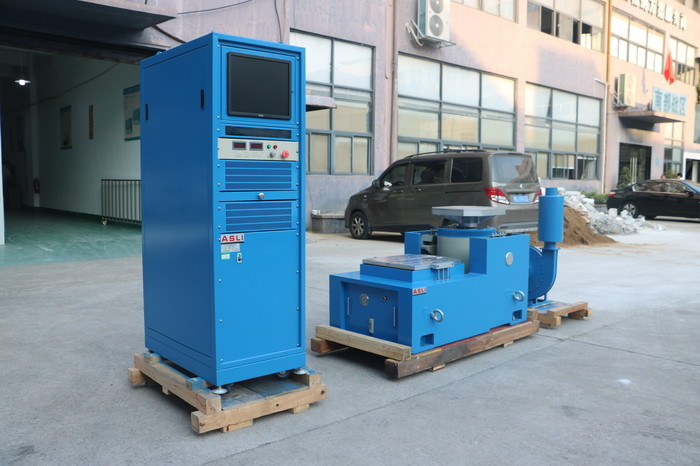

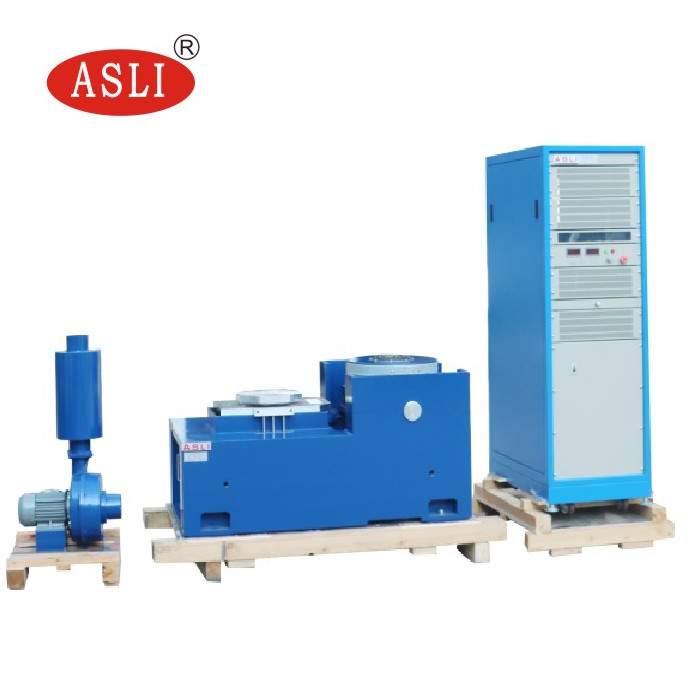

Produsen terkemuka Sistem uji resistensi getaran elektrodinamika frekuensi tinggi dengan akselerasi 100g
Tabel getaran elektromagnetik banyak digunakan dalam pertahanan, penerbangan, aerospace, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya.Jenis peralatan ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja yang sebenarnya dan tes kekuatan struktur, aplikasi produk luas, lebar aplikasi jelas, efek tes luar biasa dan dapat diandalkan.,menyapu, dapat diprogram, pengganda frekuensi, logaritma, percepatan maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, percepatan tetap sederhana / amplitudo tetap.Peralatan karena kegagalan terus menerus untuk menjalankan tes 3 bulan, kinerja yang stabil, kualitas yang andal.
Spesifikasi
| Nama | Sistem pengujian resistensi getaran elektrodinamika frekuensi tinggi produsen terkemuka | ||||||||
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal ((m/s) | Pergeseran nominal (p-p) mm | Maks. Pemuatan (Kg) | Koil bergerak (Kg) | Dimensi Koil Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Lembar data kinerja
| Shaker(ES-30) | ||
| Kekuatan sinus (puncak) | 30kN | |
| Kekuatan kejut (puncak) | 60 kN | |
| Jangkauan frekuensi | 5~2,800 Hz | |
| Pergeseran (terusan) | 100 mm | |
| Max. Kecepatan | 1.8 m/s | |
| Maks. akselerasi | 100G | |
| Diameter Armature | 445 mm | |
| 1Sthurutan frekuensi resonansi | 2,400 Hz | |
| Momentus eksentrik yang diizinkan | >500 Nxm | |
| Berat armatur | 40 kg | |
| Dimensi sekrup HE/ST | M10(metrik) | |
| Frekuensi isolasi getaran aksial | <3 Hz | |
| Max. Apa yang terjadi?Payload | 500 kg | |
| Kebocoran fluks magnet | ≤1 mT | |
| Dimensi (L × W × H, tidak dikemas) | 1,330x860x1,250 mm | |
| Berat (tidak dikemas) | 2,500 kg | |
| Pemasangan | Karpet karet (butuh baut jangkar) | |
| Amplifier daya (DA-30) | ||
| Keluar amplifier | 30 kVA | |
| SNR | >65 dB | |
| Tegangan output nominal | 120 Vrms | |
| Efisiensi penguat | >90% | |
| Dimensi (L × W × H, tidak dikemas) | 800x900x2,100 mm | |
| Berat (tidak dikemas) | 500 kg | |
| Pengembung | ||
| Volume udara | 0.46m3/s | |
| Kekuatan | 7.5 kW | |
| Diameter saluran udara | 200 mm | |
| Tekanan udara | 80,8 kPa | |
| Pemasangan | Dapat terhubung ke langit-langit (hingga dua tikungan 90 derajat), max 20 ̊ berjalan | |
| Tabel Slip Horizontal | ||
| Dimensi | 600x600 mm | |
| Ketebalan | 45 mm | |
| FrekuensiAkumeniru | 2,000 Hz | |
| Efektifmpantat | 54 kg | |
|
Catatan: 1. Tekanan tinggi film minyak bantalan digunakan untuk keseragaman yang lebih baik. |
||
| GetaranKontroler danAkselerometer | ||
| Pengontrol getaran | Pengontrol getarandengan Sine, Random, Shock dan Self Calibration. | |
| Akselerometer | 100mV/g, Jangkauan: 50g, Frekuensi Kerja: 1-10kHz, Berat: 11 gram, dengan kabel kebisingan rendah 10 kaki | |
| Fungsi/ aksesori yang didukung lainnya | ||
| Kamar Lingkungan | Didukung | |
| Perangkat mobile | Dapat disesuaikan | |
| Papan isolasi | Dapat disesuaikan | |
| Perlengkapan | Dapat disesuaikan | |
| Lingkungan kerja sistem | ||
| Kisaran suhu | 0-40°C | |
| Kisaran kelembaban | 0~90%, tidak ada kondensasi | |
| Kebutuhan daya | 380V/3ph/50Hz,40kVA | |
| Tekanan udara terkompresi | 0.6 Mpa | |
