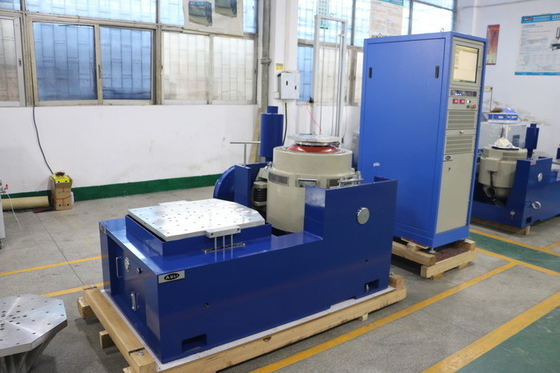

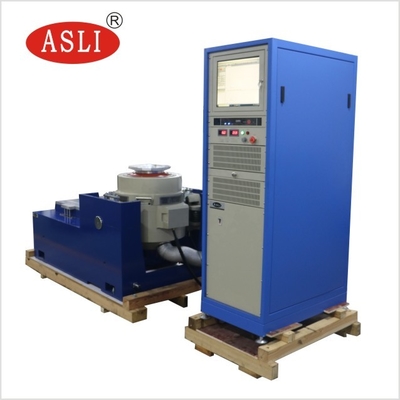

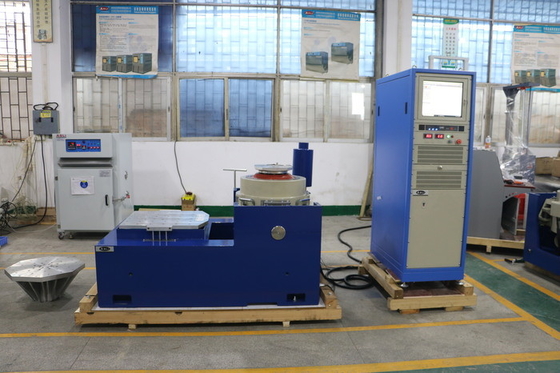

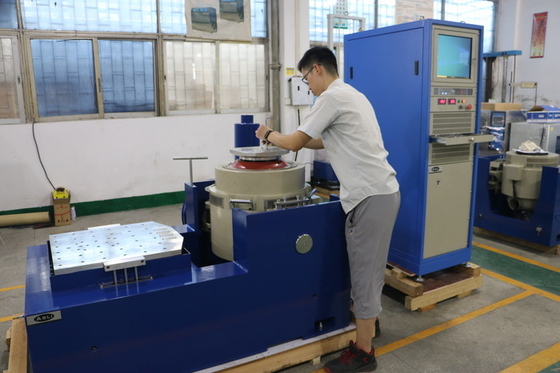

Sistem Pengujian Pengocok Frekuensi Tinggi Tipe Elektrodinamika Frekuensi Tinggi
Product Details
| kekuatan getaran: | 6000N | arah getaran: | 3 Sumbu |
|---|---|---|---|
| berat kumparan bergerak: | 6,5kg | Pemindahan: | 25mm |
| Max. Percepatan: | 100G | Aplikasi: | Komponen Kecil |
| jenis: | Tipe Elektrodinamika | Rentang Frekuensi: | 5~2000Hz |
| Menyoroti |
Sistem Pengocok Getaran Elektrodinamik SGS,Sistem Pengocok Getaran Elektrodinamik 6000N,Sistem Pengocok Getaran 5hz |
||
Product Description
Sistem pengujian getaran hidrolik frekuensi tinggi, berkinerja tinggi yang dirancang untuk aplikasi pengujian vertikal, horizontal, multi-sumbu, putar, dan akustik. Meja geser yang direkayasa presisi, aktuator, expander kepala, catu daya hidrolik, bantalan, kopling, dan meja getaran torsi memberikan hasil yang andal dan berulang di seluruh profil pengujian yang menuntut.
Sistem ini juga tersedia untuk inspeksi pihak ketiga dan persyaratan pengujian getaran elektromagnetik.
Unduh dokumen untuk penyimpanan — ES-10 sistem pengujian getaran mekanis.pdf
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- Sistem suspensi yang kokoh dan pemandu gerak linier memberikan kapasitas beban yang kuat, fungsi pemandu yang sangat baik, dan stabilitas tinggi.
- Airbag pusat beban dengan kekakuan statis tinggi dan kekakuan dinamis rendah memberikan kapasitas beban yang kuat dan kinerja yang sempurna pada variasi amplitudo.
- Peralihan daya Kelas D yang sangat efisien dengan arus puncak 3-sigma memastikan konsumsi daya rendah dan distorsi harmonik minimum.
- Diagnosis mandiri cepat dengan pengaman untuk keandalan keselamatan yang tinggi.
- Perangkat isolasi guncangan airbag untuk platform getaran menghilangkan kebutuhan akan fondasi tambahan, memastikan reproduksi gelombang getaran yang sempurna dan pengurangan transmisi getaran.

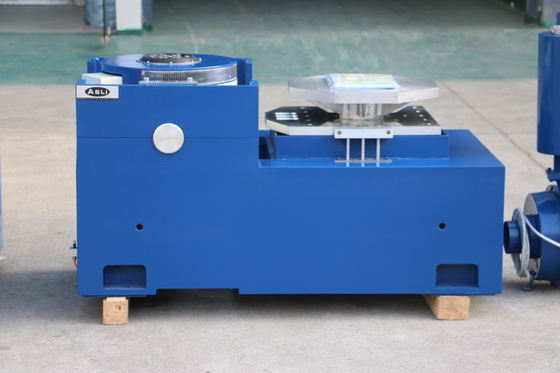

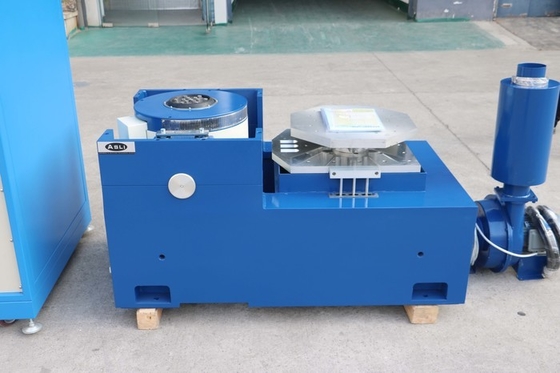

- Platform ekspansi horizontal dan vertikal tersedia untuk aplikasi yang berbeda.
- Operasi pengontrol yang sederhana.
| Model | Ukuran Meja (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
Prinsip kerja eksiter getaran elektromagnetik mirip dengan pengeras suara, di mana konduktor listrik digerakkan oleh aksi gaya elektromagnetik dalam medan magnet. Gaya untuk mempercepat bagian yang bergerak dihasilkan oleh keseimbangan antara arus penggerak dan fluks magnetik. Oleh karena itu, dengan mengontrol arus penggerak, seseorang dapat mengontrol generator getaran.
Tingkat akselerasi maksimum eksiter getaran elektromagnetik ditentukan oleh arus maksimum dan beban. Pada frekuensi rendah, perpindahan bagian yang bergerak dibatasi sehingga akselerasi tidak akan mencapai tingkat tinggi. Frekuensi resonansi elemen bergerak diatur lebih tinggi dari batas atas rentang frekuensi.
Kinerja generator getaran dapat tercermin dalam grafik yang menampilkan akselerasi maksimum pada frekuensi yang berbeda. Dengan menggunakan plot log-log, pembatasan perpindahan dapat dinyatakan dengan garis lurus dengan kemiringan 6 dB/oktaf.
Jika Anda memerlukan informasi lebih lanjut tentang Sistem Pengujian Shaker Elektrodinamika Frekuensi Tinggi Tipe Frekuensi Tinggi, jangan ragu untuk mengirimkan pertanyaan Anda.
