Bagaimana tes getaran membantu?
Pengujian getaran dilakukan dengan mereplikasi kondisi (dalam lingkungan pengujian) yang mungkin dilalui atau dilihat oleh produk, mesin atau struktur selama hidupnya,termasuk kondisi selama transit serta operasiOleh karena itu, pengujian getaran mencegah masalah kinerja dan kegagalan potensial bahkan sebelum mereka mulai atau terjadi.
Juga, dalam industri produksi intensif seperti Minyak & Gas, Generasi Listrik, Logam & Pertambangan, dll,kegagalan atau downtime dari setiap mesin atau perangkat menyebabkan kehilangan efisiensi & biaya produksi yang lebih tinggi dan lingkungan kerja yang tidak aman jugaOleh karena itu, industri-industri ini membutuhkan pengujian getaran yang terus menerus dan teratur.
5~2000hz Frekuensi Sistem Vibration Shaker Elektrodinamika untuk Peralatan Listrik Uji laboratorium
Unduh dokumen untuk penyimpanan -- klik di sini ----→peralatan uji getaran ES-10.pdf
Untuk DO-160 Perangkat Listrik Industri Elektrodinamika Tipe Vibration Tester Silakan bersiap untuk di bawah ini dan mengirim pertanyaan Anda, kami akan membantu untuk merekomendasikan model yang sesuai
Deskripsi spesimen
Massa uji sampel
Dimensi spesimen
Profil uji jika tersedia
Akselerasi maksimum pengujian
Uji arah X,Y,Z atau uji arah Z saja
Spesifikasi model ditampilkan
| Spesifikasi Sistem | |||
| Model sistem: | ES-10 | ||
| Rentang frekuensi: | 3 ~ 3500 | ||
| Kekuatan nominal | Sinus N | 10000 | |
| N acak | 20000 | ||
| Shock N | 20000 | ||
| Maksimal Acc. | sinus (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Kejut ((m/s2) | 2000 | ||
| Vel maksimal. | sinus (m/s2) | 1.8 | |
| Kejut ((m/s2) | 1.8 | ||
| Disp maksimal. | Perjalanan Maksimal mm (p-p) |
51 | |
| Koil yang bergerak | 12kg | ||
| Dimensi kumparan bergerak | Dia 240mm | ||
| beban maksimum: | 270kg | ||
Pilihan lain yang tersedia dari vibrator shaker
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Contoh getaran untuk pengujian acak
5 ~ 2000hz Frekuensi Sistem Vibration Shaker Elektrodinamis Fitur:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
Parameter Teknis Tabel Getaran Horizontal (Uji sumbu X, Y)

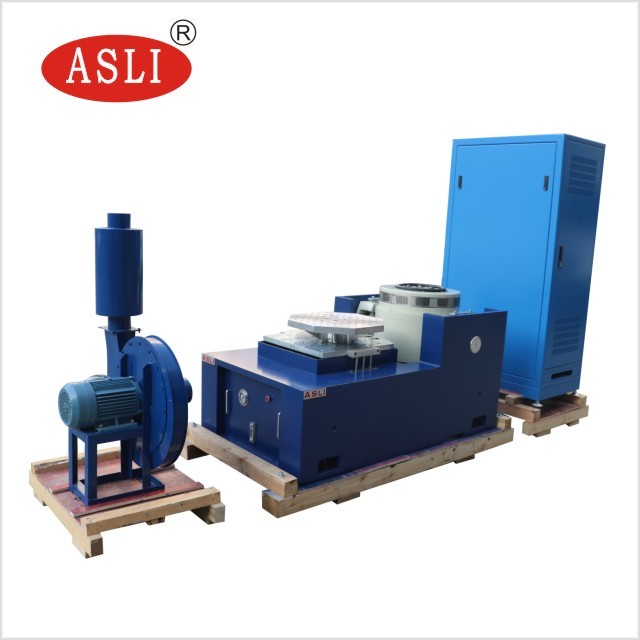

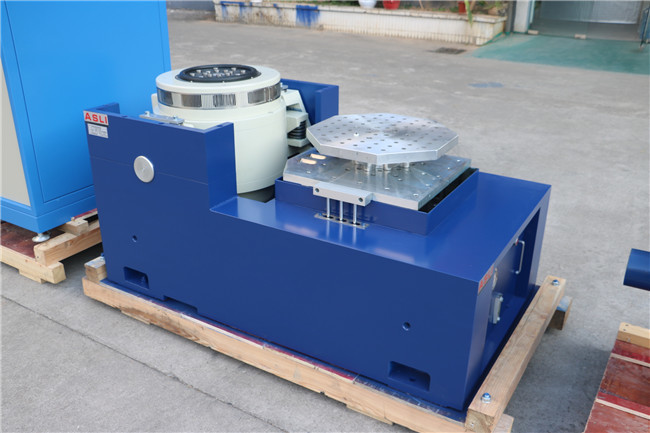

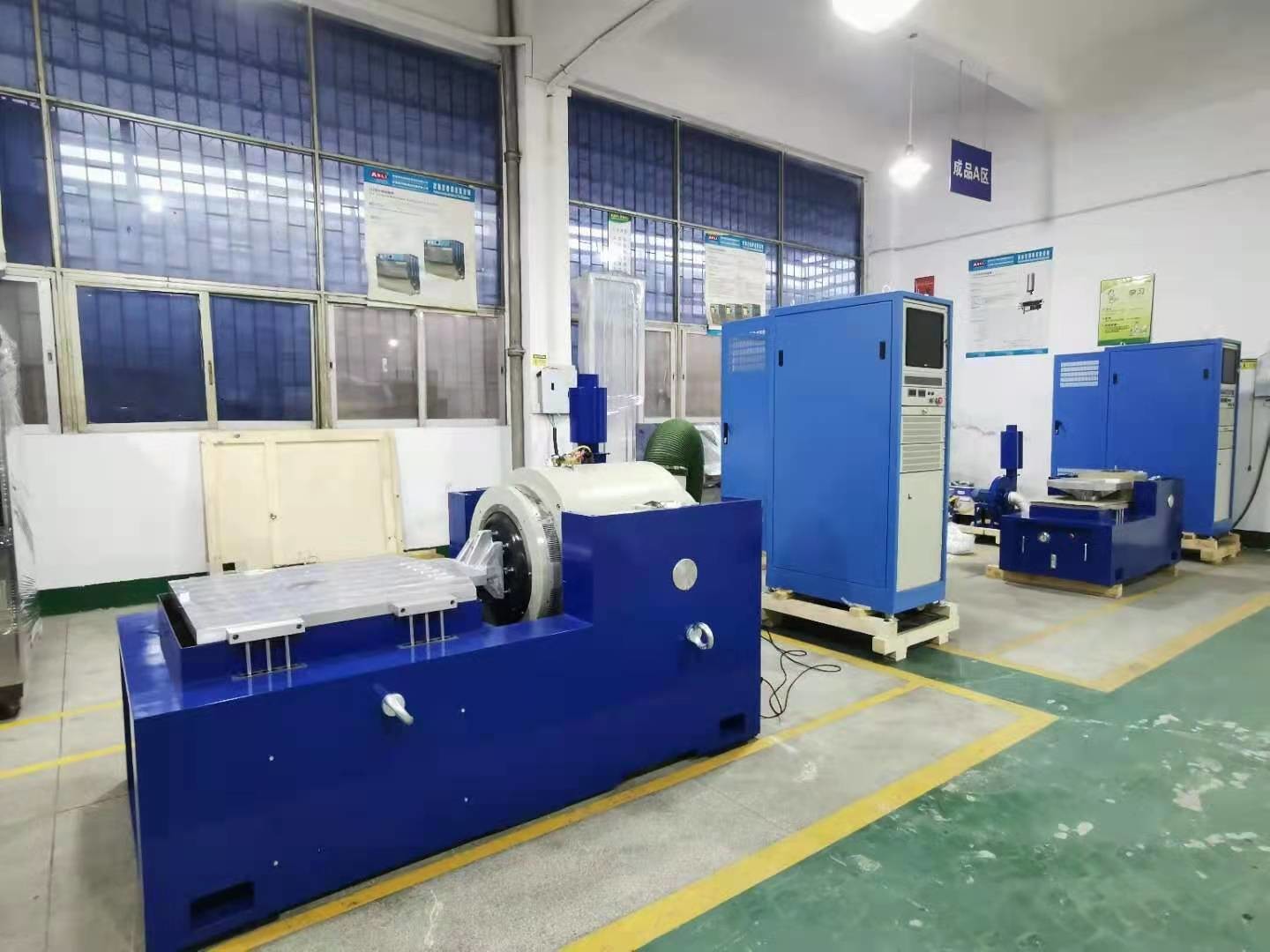

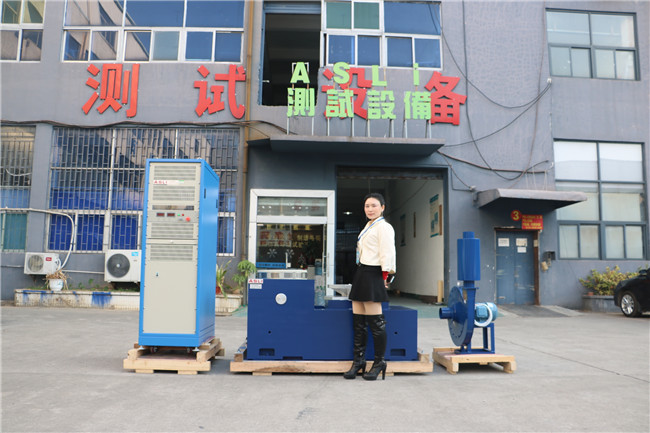

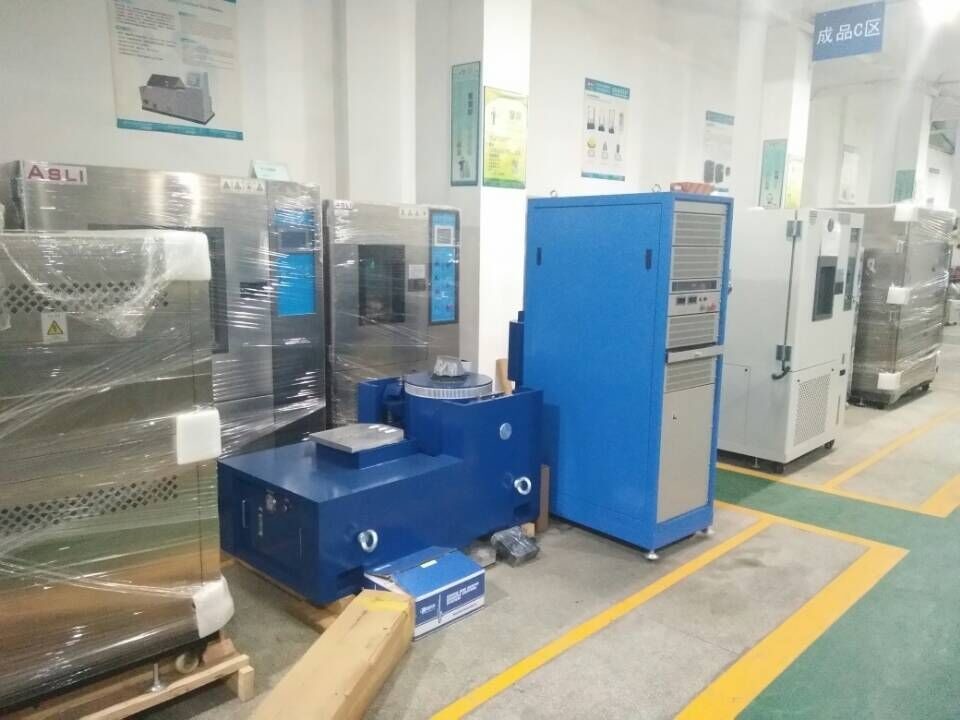

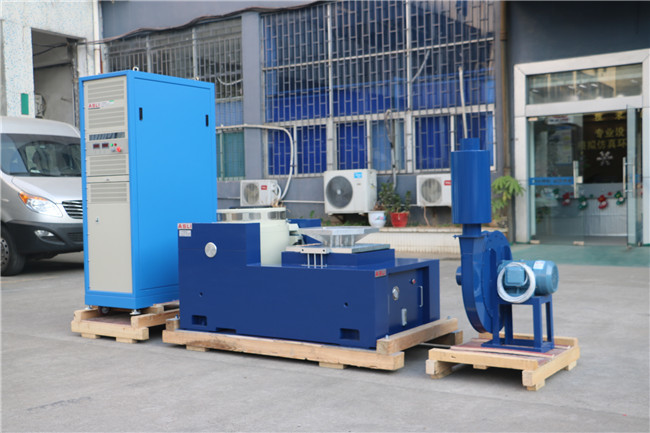

Gambar untuk referensi:
Referensi lebih lanjut:
Rincian kemasan:
Jika Anda memiliki keraguan atau kebutuhan tentang 5 ~ 2000hz Frekuensi Electrodynamic Vibration Shaker System for Electrical Appliances Lab Test, Welcome untuk menghubungi kami!
