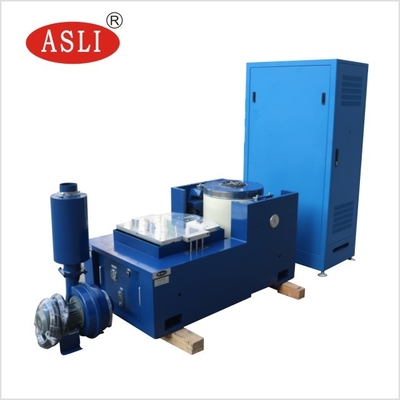

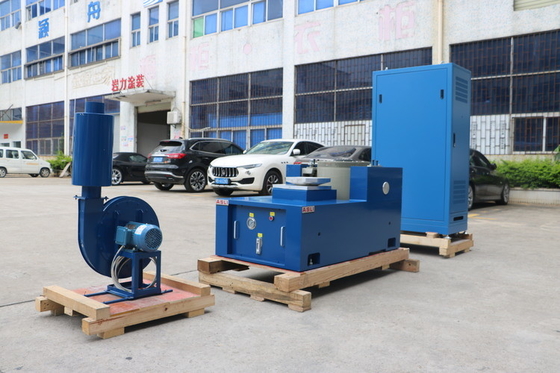

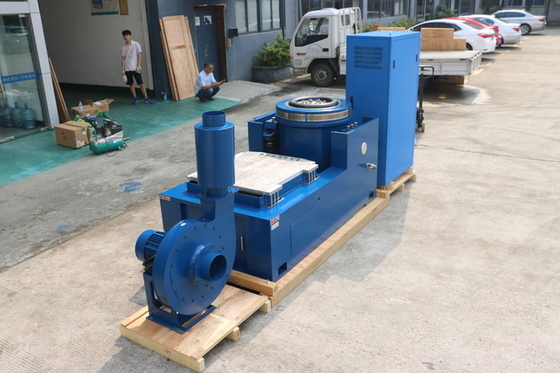

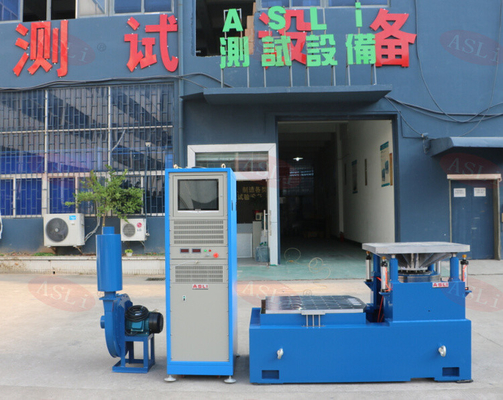

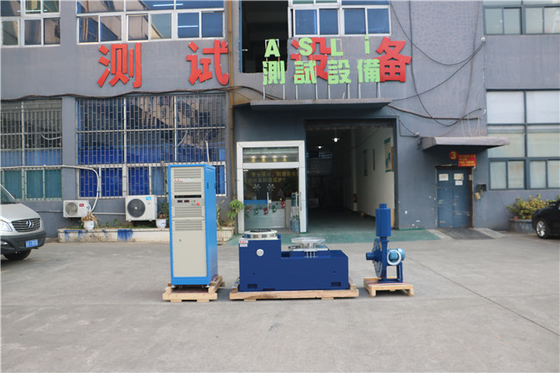

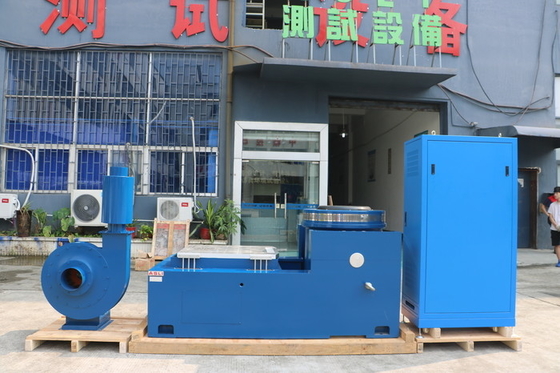

3 Axis Large force Electrodynamic Vibrator Shaker Table untuk Uji Getaran Sinusoidal
Product Details
| kekuatan sinus: | 60000N | Kecepatan: | 1.8m/s |
|---|---|---|---|
| Pemindahan: | 51mm | Frekuensi: | 3~3500HZ |
| Memuat: | 250KG | Percepatan: | 100 gram |
| angker: | 230mm | Arah getaran: | 3 sumbu |
| Aplikasi: | Aerospace | Fungsi: | Sine & Acak |
| Menyoroti |
Meja Pengocok MIL-STD,Meja Pengocok Kecepatan 1,8m/s |
||
Product Description
3 Axis Large Force Electrodynamic Vibrator Shaker Table dirancang untuk pengujian getaran sinusoidal dan mampu memenuhi standar pengujian berikut: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,NASA, GB, GJB, JIS, BS, dan lainnya.
Mesin pengujian getaran frekuensi tinggi / Sistem Shaker vertikal, yang dirancang untuk standar pengujian IEC, ISTA, dan MIL-STD,mengadopsi teknologi modern canggih termasuk struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara, bantalan roller dan panduan linier, dan isolasi trunnion.dan Z tes getaran sinus tiga sumbu dan tes getaran acak broadband, serta tes spektrum pulsa dan respon kejut klasik (setengah sinus).
Hal ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, peralatan rumah tangga, dan bidang lainnya.
| Model Sistem | ES-60 |
|---|---|
| Jangkauan frekuensi (Hz) | 3 ~ 3500 |
| Kekuatan Nominal (N) | 60000 |
| Kekuatan Nominal (N) | 60000 |
| Kekuatan Nominal (N) | 120000 |
| Percepatan maksimum Sinus (m/s2) | 1000 |
| Percepatan maksimum Random (m/s2 rms) | 1000 |
| Akselerasi Maksimal Shock (m/s2) | 2000 |
| Kecepatan Maksimal (Sine) (m/s) | 1.8 |
| Kecepatan maksimum Shock (m/s) | 1.8 |
| Pergeseran maksimum / perjalanan (mm p-p) | 51 |
| Massa Koil Bergerak (kg) | 60 |
| Dimensi Koil Bergerak | Diameter 40 mm |
| Ukuran Tabel Vertikal | Disesuaikan dipilih sesuai dengan persyaratan uji |
| Ukuran Tabel Horizontal | Disesuaikan dipilih sesuai dengan persyaratan uji |
| Pengecoran maksimum (kg) | 800 |
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Pergeseran Nominal (p-p) mm | Max. Pemuatan (kg) | Koil bergerak (kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
- Desain sirkuit dua magnet dengan kebocoran fluks magnetik rendah, struktur kompak, dan tata letak rasional.
- Rocker rod roller bearing, lurus dan orientasi kekakuan tubuh komposit yang berorientasi impor, dengan kapasitas beban eksentrik.
- Yayasan isolasi Trunnion didedikasikan untuk penggunaan hormon, dengan instalasi mobile yang nyaman.
- Teknologi canggih sistem bergerak-seputar memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendingin.
- Kekakuan statis dan kekakuan dinamis dari balon kecil bantalan meningkatkan kapasitas bantalan tabel getaran dan meningkatkan kinerja frekuensi rendah.
Jika Anda membutuhkan informasi lebih lanjut tentang 3 Axis Force Electrodynamic Vibrator Shaker Table untuk Sinusoidal Vibration Test, silakan jangan ragu untuk mengirim pertanyaan Anda.
Product Highlights
Pengocok elektrodinamik 3 sumbu: gaya sinus 60kN, 3-3500Hz, perpindahan 51mm, beban 250kg, akselerasi 100g. Memenuhi standar MIL-STD, ISO, ASTM, IEC, NASA. Sirkuit magnet ganda, isolasi trunnion, tabel khusus. Ideal untuk pengujian getaran sinusoidal dan acak dirgantara.
