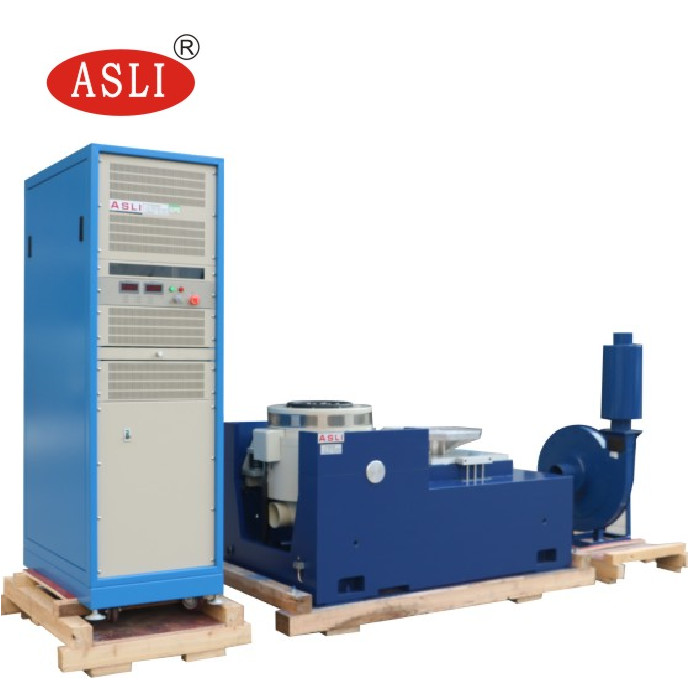

Pengocok Elektrodinamik Frekuensi Tinggi Vertikal Dan Horizontal dengan Standar Jis D1601
Product Details
| memenuhi standar: | Jis D1601 | Tempat asal: | Guangdong, Tiongkok |
|---|---|---|---|
| Kekuatan: | Elektronik | Aplikasi: | Suku cadang mobil |
| Getaran: | Vertikal dan horizontal | kekuatan getaran: | Disesuaikan |
| Ukuran meja: | Disesuaikan | MAX LOAD: | 750kg |
| Menyoroti |
Pengocok Elektrodinamik 4000Hz,Pengocok Elektrodinamik 750kg,Pengocok Getaran Elektrodinamik Jis D1601 |
||
Product Description
- Desain pengering elektro-dinamis dengan pendingin udara
- Kontroler getaran dan penguat daya terintegrasi ke dalam kabinet all-in-one
- Mencapai 2400 Newton puncak dorongan sinus
- Kemampuan pengujian 3 sumbu X, Y, Z
| Kekuatan eksitasi sinus maksimum | 5000 Kg.f puncak |
| Kekuatan getaran acak maksimum | 5000 Kg.f r.m.s. |
| Kekuatan getaran pukulan maksimum | 10000 Kg.f puncak |
| Jangkauan frekuensi | DC ~ 4000 Hz |
| Perpindahan maksimum | 75 mm p-p (peak to peak) |
| Kecepatan maksimum | 1.8 m/s |
| Akselerasi maksimum | 100 G (980 m/s2) |
| Frekuensi resonansi pertama | 3500 Hz |
| Beban maksimum | 750 kg |
| Diameter koil bergerak (diameter mesa kerja) | 450 mm |
| Kualitas kumparan bergerak | 50 kg |
| Sekrup meja | 13 x M8 |
| Kebocoran fluks magnet | < 10 gauss |
| Dimensi | 800 mm x 800 mm x 800 mm (mesin vertikal) |
| Berat badan | Sekitar 1500 kg |
| Fungsi | Suhu, tekanan udara, perpindahan, over-voltage, over-current, input-under-voltage, kesalahan eksternal, kontrol catu daya, logika, dan perlindungan tidak setara input |
| Konfigurasi perangkat keras | Masukan 2 saluran, masukan 1 saluran |
| Komputer kontrol | Komputer industri dengan layar LCD (termasuk keyboard dan mouse optik) |
| Perangkat lunak | Antarmuka operasi Cina/Inggris; analisis domain waktu dan domain frekuensi; sumber sinyal; analisis frekuensi sinus sweep; generasi laporan tes WORD otomatis; tampilan sinyal dan data, penyimpanan,pengaturan parameter uji, dan fungsi analisis |
| Sistem operasi | Windows 2000 / XP |
| Sensor percepatan B&W | Domain frekuensi: 1 ‰ 2000 Hz; sensitivitas: 50 mV/g; kisaran suhu: -24 sampai 250 °C |
| Sumber listrik | 3 fase, 380 V / 50 Hz |
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Penggeseran Nominal p-p (mm) | Max. Pemuatan (kg) | Koil bergerak (kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Getaran sinusoid frekuensi tetap
- Getaran yang disapu
- Getaran acak
- Kejutan klasik
- Pengujian lingkungan
- Pengujian skrining stres
- Pengujian getaran
- Pemasangan mudah dapat dilakukan oleh pengguna
- Antarmuka pengguna: Layar sentuh LCD untuk mode lokal dan PC-Windows (melalui Ethernet) untuk mode jarak jauh
- Mode lokal: cepat memulai tes yang telah ditentukan sebelumnya; lusinan spesifikasi tes dapat disimpan
- Mode jarak jauh: operasi sistem penuh, termasuk definisi uji, penyimpanan spesifikasi uji, kontrol uji, tinjauan data uji dan dokumentasi
Sistem Shaker Elektrodinamika Frekuensi Tinggi terutama digunakan untuk pengujian lingkungan getaran dan kejut produk, pengujian skrining stres lingkungan, dan pengujian keandalan.Penguji getaran elektromagnetik dirancang sepenuhnya sesuai dengan standar pengujian terkait baterai, mensimulasikan kondisi getaran di bawah parameter yang ditentukan.Baterai atau paket baterai dipasang pada tabel getaran dan tertekan dengan getaran di sepanjang tiga arah saling tegak pada frekuensi yang ditentukan.Baterai tidak boleh bocor, kehilangan kapasitas, pecah, terbakar, atau meledak selama pengujian.
Lingkup aplikasi pengujian getaran sangat luas, meliputi papan sirkuit, baterai, pesawat terbang, kapal, roket, rudal, mobil, peralatan rumah tangga, dan produk industri lainnya.
Jika Anda membutuhkan informasi lebih lanjut tentang vertikal dan horizontal frekuensi tinggi Electrodynamic Shaker dengan JIS D1601 Standar, silakan hubungi kami.
