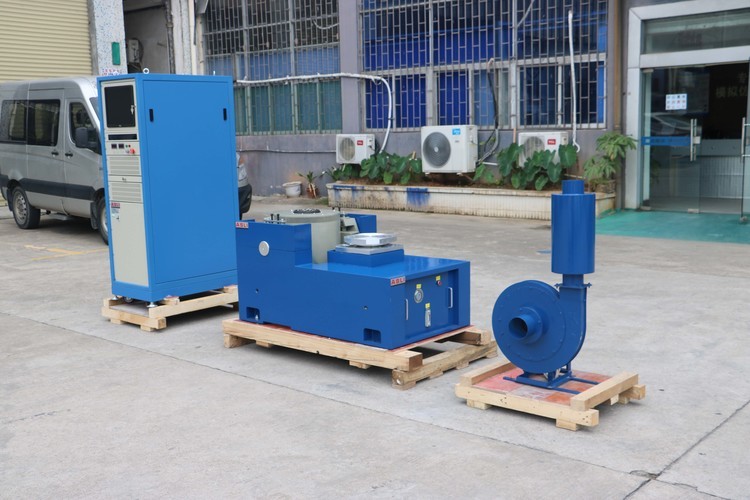

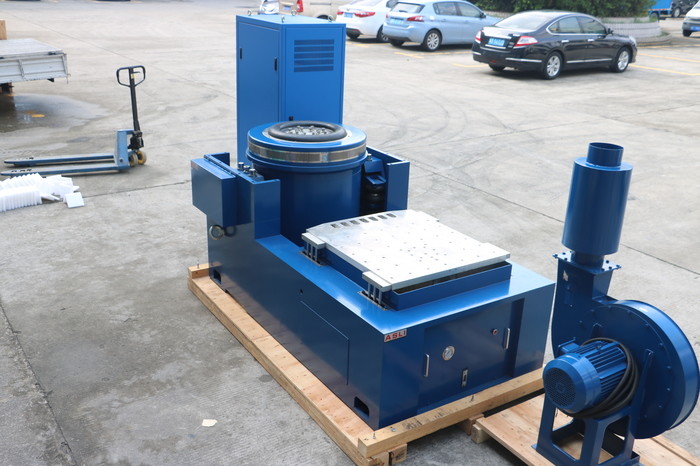

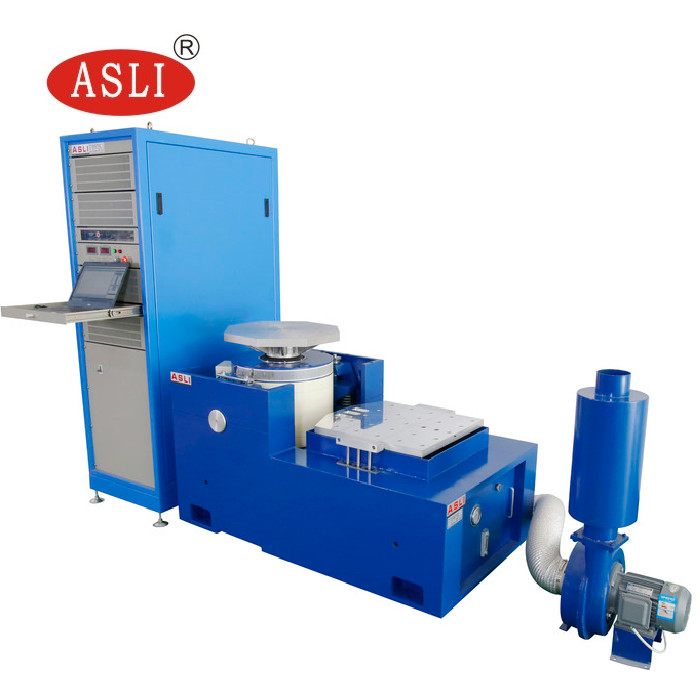

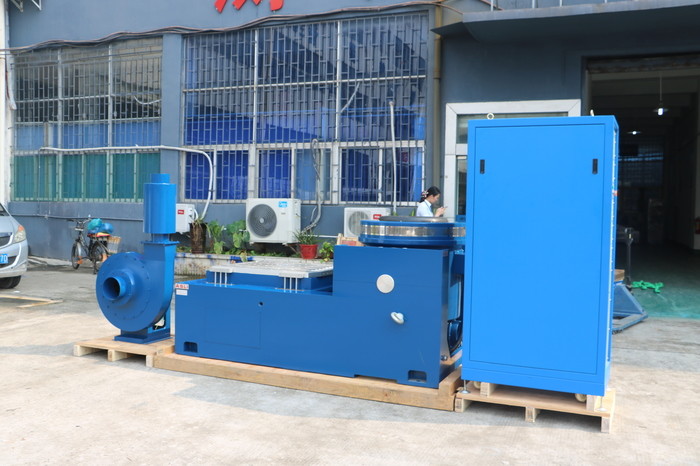

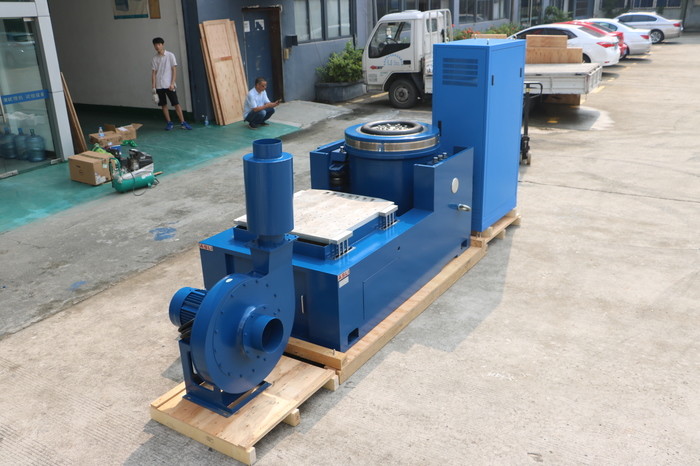

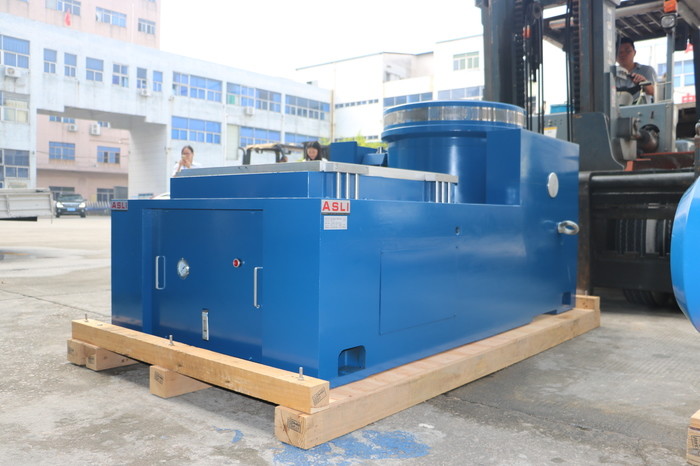

IEC61300-2-1 Mesin pengujian getaran vertikal dan horizontal frekuensi tinggi
Mesin uji getaran adalah perangkat mekanis khusus yang digunakan untuk melakukan pengujian getaran pada bahan, komponen, dan sistem yang berbeda. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
Fungsi utama mesin uji getaran adalah untuk menentukan daya tahan mekanik, integritas struktural, dan keandalan produk di bawah berbagai beban dinamis dan getaran.Mesin menghadapkan sampel uji ke serangkaian input kekuatan pada frekuensi dan amplitudo yang berbeda dan mengukur respons dan perilakunya untuk mengevaluasi kualitas dan keselamatan produk.
Mesin uji getaran dapat mensimulasikan berbagai jenis beban dinamis, termasuk getaran acak, sinusoidal, dan kejut.Mesin biasanya elektromekanis atau hidrolik dan terdiri dari tabel getaran atau platform, shaker atau actuator, dan sistem kontrol yang menyinkronkan dan mengatur input getaran.
Aplikasi utama mesin uji getaran termasuk pengembangan produk, kontrol kualitas, dan pengujian kepatuhan, di mana produk harus memenuhi standar dan peraturan tertentu.Mesin dapat mensimulasikan berbagai kondisi lingkungan, termasuk suhu, kelembaban, dan ketinggian, membantu insinyur untuk mengidentifikasi cacat desain dan meningkatkan kinerja produk.
Secara keseluruhan, the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1. Model: ES-1 ES-2 ES-3...ES-350
2. Nominal Sinus Force (N): 1000 sampai 3500000
3. Nominal Random Force (N): 1000 sampai 3500000
4Rentang frekuensi (HZ): 3 sampai 3500
5Percepatan nominal ((m/s2): 400 sampai 1000
6. Kecepatan nominal ((m/s): 1,2 sampai 1.8
7Pergeseran nominal (p-p, mm) 25 sampai 51
8. Max.Load ((kg): 70 sampai 4500
9. Coil bergerak ((kg): 2,5 sampai 300
10. Dimensi kumparan bergerak ((mm): 150 sampai 870
Fitur Stand Horizontal:
Dalam bangku pemuatan kecil untuk mewujudkan akselerasi yang lebih tinggi dan frekuensi kerja, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kenyamanan untuk menginstal dan menyesuaikan.
Jalur tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan beban bias tahan.
Dibangun di pompa minyak, struktur yang baik dan mudah dioperasikan.
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Fitur-fitur vertikal dari bangku yang diperpanjang:
VT vertikal diperpanjang-bench dan penjepit ditentukan, presisi dihitung, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan sempurna
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
Jika Anda memiliki keraguan atau kebutuhan tentang IEC61300-2-1 High Frequency Vertical And Horizontal Electrodynamics Vibration Testing Machine, silakan jangan ragu untuk mengirim pertanyaan Anda.
