Pengenalan produk tabel getaran
Aplikasi produk
Tes getaran adalah tentang memotivasi atau memukul suatu komponen atau perangkat untuk melihat bagaimana reaksinya di lingkungan nyata. Uji getaran memiliki beragam aplikasi, mulai dari papan sirkuit, pesawat terbang, kapal, roket, rudal, mobil dan peralatan rumah tangga serta produk industri lainnya.
Perusahaan Van Code dapat memberi Anda keseluruhan skema kejutan dan pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC dan ASTM.
3. Rumus pemilihan mesin dan diagram struktur generator getaran
① Ketentuan pengujian yang disediakan oleh perusahaan Anda;
② Jenis pengujian: Sapuan sinus; Acak;
③ Rentang frekuensi suara: 2-4000Hz
④ Rumus: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Blok diagram prinsip sistem
|

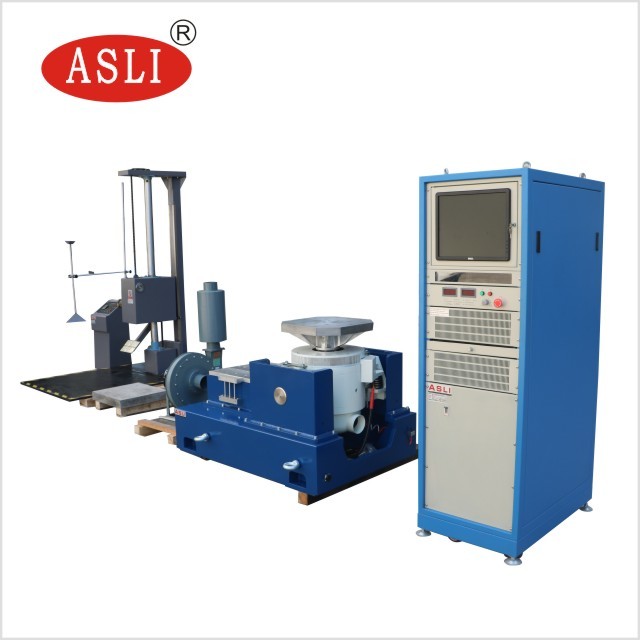

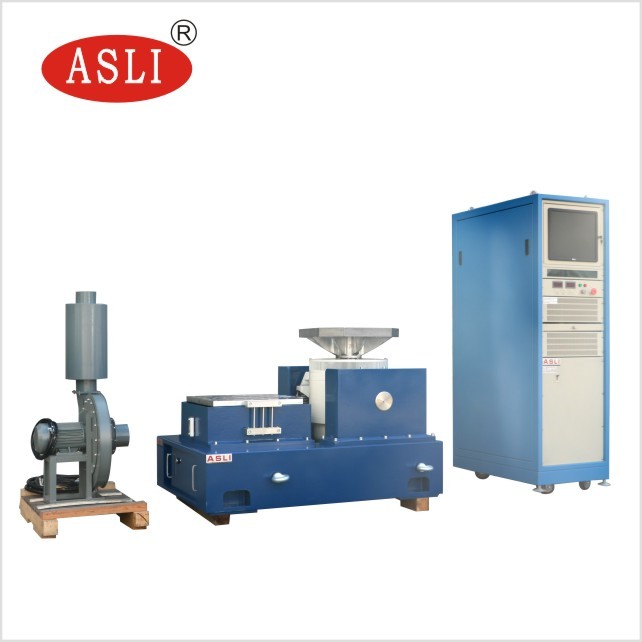

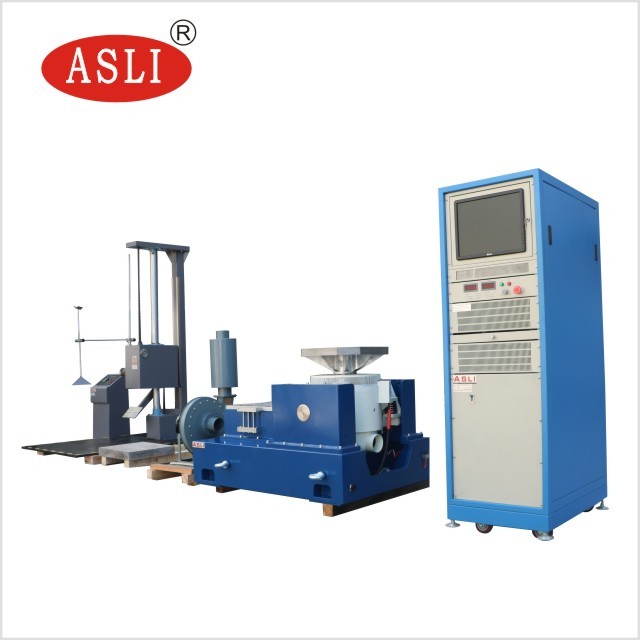

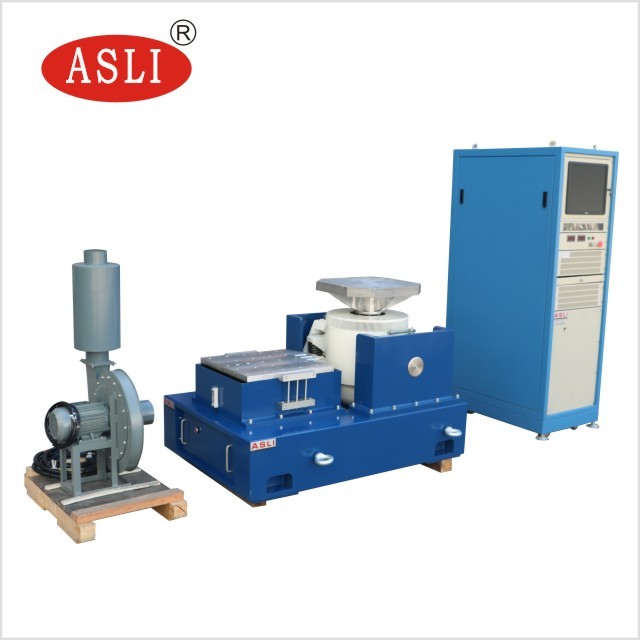

5.Deskripsi konfigurasi perangkat
| proyek | Deskripsi konfigurasi | kuantitas |
| 1. | Tubuh meja getaran | |
| generator eksitasi elektromagnetik | 1 | |
| kipas pendingin (termasuk peredam) | 1 | |
| Platform ekstensi vertikal VT0606 600mm * 600mm | 1 | |
| Meja geser film minyak horizontal HT0606 600mm * 600mm | 1 | |
| 2. | Penguat daya saklar digital | |
| penguat daya | 1 | |
| Sistem perlindungan servo | 1 | |
| pasokan listrik lapangan | 1 | |
| 3. | Pengontrol getaran digital | |
| Tuan rumah pengontrol vibrator digital | 1 | |
| Sensor akselerasi sistem | 1 | |
| mengendalikan komputer | 1 | |
| Kontrol disk instalasi perangkat lunak | 1 | |
| 4. | Lampiran acak | |
| Perpanjang jalur kabel dan saluran udara | 1 | |
| Instruksi pengoperasian, laporan inspeksi, sertifikat kualifikasi, manual pemeliharaan, dll | 1 | |
| Alat khusus terpasang | 1 | |
| Perlengkapan bar tekanan / bar tekanan getar | 1 | |
| kantung udara aseismik | 4 |
VI. Parameter teknis
| Parameter generator eksitasi elektromagnetik ES-3 | |
| kekuatan sinus maksimum | puncak 300Kg.f |
| Kekuatan acak maksimum | 300Kg.f r.ms |
| Kekuatan kejut kejut maksimum | puncak 600Kg.f |
| rentang frekuensi | 1～3500Hz |
| perpindahan maksimum | 24mm hal |
| kecepatan maksimum | 1,6 m/s |
| percepatan maksimal | 100G(980 m/dtk2) |
| beban maksimum | 100kg |
| Frekuensi isolasi getaran | 2,5Hz |
| Diameter lingkaran yang bergerak | Ф 150 mm |
| Kualitas lingkaran dinamis | 3kg |
| Sekrup mesa | 13×M8 |
| kebocoran magnetik | ＜10gauss |
| Ukuran meja | 750mm 560mm 670mm (meja vertikal) |
| Berat meja | Sekitar 560Kg |
| Penguat daya sakelar digital ES-3 | |
| daya keluaran | 4KVA |
| tegangan keluaran: | 110V |
| keluaran: | 30A |
| Ukuran daya | 720mm×545mm×1270mm |
| berat | 230KG |
| Sistem perlindungan servo | |
| fungsi: | Suhu, tekanan angin, perpindahan berlebih, tegangan berlebih, arus berlebih, tegangan kurang masukan, gangguan eksternal, catu daya kontrol, kesalahan logika, kekurangan masukan, dll. |
| Pengontrol getaran digital VCSusb-2 | |
| konfigurasi perangkat keras: |
Masukan 2 saluran, dan 1 saluran keluaran Sinus, acak Dampak Khas, Pelatihan dan Tempat Tinggal Resonansi (beli) |
| mengendalikan komputer | Komputer merek asli, layar LCD (termasuk keyboard/mouse fotolistrik) |
| perangkat lunak | Operasi Cina / Inggris, dapat melakukan analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan sinus, dll. Laporan pengujian KATA, tampilan sinyal dan data, penyimpanan, pengaturan parameter pengujian, dan fungsi analisis. |
| sistem operasi | jendela |
| Sensor akselerasi, LAB24112 |
Rentang frekuensi: 1- -12.000 Hz Sensitivitas: 50 mv / g Kisaran suhu: -24-250℃ |
| VT 0606 Platform ekstensi vertikal | |
| kualitas bahan | alufer |
| Ukuran mesa | 600mm×600mm |
| Posisi lubang tetap | Lengan sekrup baja tahan karat M8, ketahanan aus jangka panjang |
| Frekuensi penggunaan batas atas |
Sinusoidal 1000 HZ stokastik 2000HZ |
| berat | 35KG |
| H T0606 Tahap slide film minyak horizontal | |
| kualitas bahan | alufer |
| Ukuran mesa | 600mm×600mm |
| Posisi lubang tetap | Lengan sekrup baja tahan karat M8, ketahanan aus jangka panjang |
| Frekuensi penggunaan batas atas |
Sinusoidal 800 HZ stokastik 2000HZ |
| berat | 35 |
| Kipas pendingin BL-300 (termasuk speaker eliminasi) | |
| Kekuatan kipas: | 1,1 KW |
| laju aliran | 1404m3/H |
| kebutuhan listrik: | |
| sumber | 3 fase 380V / 50Hz, 15 KVA |
| resistensi pembumian | ≤4Ω |
vii. Pengenalan Kinerja Peralatan:

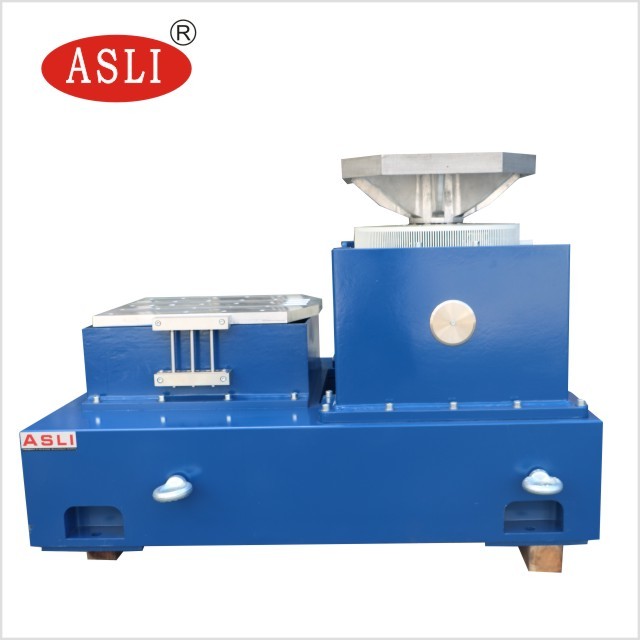

7.1, badan meja getaran VG 300-38
7.1.1. Kumparan bergerak
Meja getaran dilengkapi dengan kumparan bergerak yang dicetak dan dikerjakan secara manual, sistem pendukung beban pneumatik fotolistrik, dan panduan aksial bantalan ganda. Panduan bantalan ganda adalah fungsi unik yang membantu mengurangi persilangan dan rotasi dinamis aksial selama pengujian getaran, dengan daya tahan yang unggul.
7.1.2. Koil eksitasi
Struktur jalur magnet ganda, kebocoran magnet rendah, dan medan magnet seragam
7.1.3. Permukaan Platform
Menggunakan perawatan fosforisasi canggih dan teknologi cat mobil, dengan efek pencegahan karat dan keausan jangka panjang.
7.1.4. Sistem Taiwan dingin:
Kipas kebisingan rendah diadopsi untuk meningkatkan struktur saluran masuk udara platform, koil eksitasi mengadopsi saluran udara sarang lebah, cincin magnetik tengah mengadopsi saluran udara shunt lapisan ganda, dll. Desain saluran udara baru diadopsi untuk meningkatkan efek pendinginan.
7.2. Penguat daya saklar digital SA
Penguat daya sakelar digital seri SA dengan teknologi MOSFET atau IGBT yang andal,
A. Stabilitas dan keandalan tinggi
B. Kepatuhan dengan persyaratan standar "CE" UE
C. Menggunakan teknologi modulasi lebar pulsa frekuensi sinusoidal dengan penguat daya tinggi.
D. Menggunakan prinsip kerja peralihan catu daya, efisiensi konversinya tinggi.
e. Teknologi pembagian aliran otomatis elektronik digunakan
F. Performa keselamatan yang baik.
7.3. Sistem perlindungan servo
Fungsi proteksinya lengkap, termasuk tegangan berlebih, tegangan rendah, defisiensi fasa, kegagalan logika, modul daya tembus, suhu berlebih, arus berlebih keluaran, tegangan berlebih keluaran, catu daya penggerak, perpindahan badan berlebih, suhu tubuh, hubungan eksternal, dll.
7.4. Platform ekspansi vertikal
Platform ekspansi biasanya digunakan sebagai platform spesimen instalasi yang lebih besar, yang bisa berbentuk persegi atau bulat atau khusus pengguna. Untuk mengurangi karakteristik dinamis dari platform yang diperluas, semua platform yang diperluas harus dianalisis dengan pemodelan
7.5. Sistem pencocokan otomatis fotolistrik
Secara otomatis mengatur posisi kumparan bergerak agar tetap seimbang. Sistem penyelarasan otomatis memastikan kumparan bergerak selalu berada di tengah selama bongkar muat.
7.6. Platform geser horizontal
Desain meja geser horizontal memiliki momen guling dan batasan lateral yang tinggi. Konsep desain ini, dikombinasikan dengan perangkat meja geser horizontal standar, memiliki batas torsi dinamis yang tinggi, dengan tetap mempertahankan karakteristik redaman film oli pemandu. Platform horizontal terdiri dari skateboard, konektor, pelat granit alam, alas geser horizontal, dan sumber oli independen.
delapan. Pengenalan pengontrol getaran digital
Pengontrol getaran mengadopsi sistem struktur terdistribusi yang canggih, dan kontrol loop tertutup diwujudkan oleh prosesor DSP. PC tidak bergantung pada cincin kontrol, yang memastikan sistem kontrol real-time dan efisiensi tinggi, dapat merespons setiap perubahan sistem pengujian secara tepat waktu dan cepat, serta memastikan stabilitas dan presisi kontrol yang tinggi. Perangkat keras ini mengadopsi prosesor DSP floating point 32-bit dengan frekuensi utama hingga 300 MHz, ADC / DAC dengan resolusi 24-bit, penyaringan digital floating point presisi tinggi dan teknologi desain kebisingan rendah dari rangkaian perangkat keras, pengontrol secara acak mengontrol rentang dinamis lebih dari 90dB dan rasio signal-to-noise lebih dari 100dB.
7.1. Fitur pengontrol getaran:
A. Performa dan keandalan tinggi
Kontrol loop tertutup diwujudkan oleh prosesor DSP. PC tidak bergantung pada cincin kontrol, memastikan sistem kontrol real-time dan efisiensi tinggi, respons tepat waktu dan cepat terhadap setiap perubahan dalam sistem pengujian, dan memastikan keandalan dan presisi kontrol yang tinggi. Semua saluran input memiliki ADC resolusi 24-bit, desain perangkat keras dengan noise rendah, dan filter anti-aliasing analog dan digital bawaan, yang secara efektif memastikan akurasi analisis yang tinggi.
B. Operasi sederhana
Perangkat lunak aplikasi berbasis Windows mudah dioperasikan dan memiliki fungsi tambahan yang kaya. Wizard otomatis yang kuat dan fungsi pembuatan laporan pengujian otomatis membuat tugas pengujian yang berulang dan membosankan menjadi lebih mudah. Parameter pengujiannya kaya dan ketat, dan antarmuka USB2.0 membuatnya terhubung ke komputer lebih dekat dan harmonis.
C, fitur canggih dan fleksibilitas
Pengontrol Getaran Platform kontrol getaran kuat yang dapat menyelesaikan banyak tugas kompleks. Pada platform perangkat keras yang sama, konfigurasi perangkat lunak aplikasi yang berbeda, dapat menyelesaikan berbagai tugas analisis, untuk memenuhi kebutuhan analisis pengujian Anda yang berbeda. Pengontrol mengadopsi desain modular, yang dapat mengkonfigurasi perangkat keras dan perangkat lunak yang sesuai sesuai dengan kebutuhan pengguna yang berbeda untuk memenuhi kebutuhan pengguna yang berbeda.
