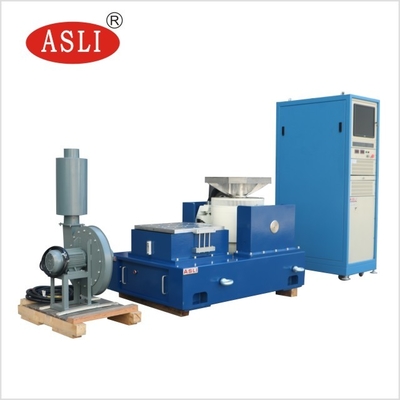

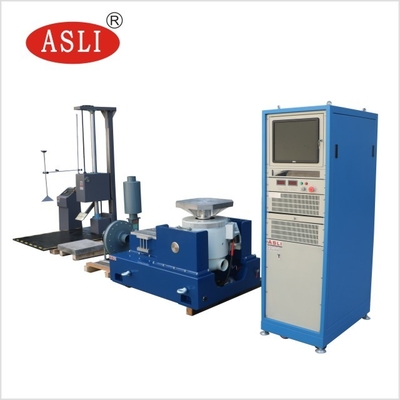

Pengocok Getaran Elektrodinamik dengan Rentang Frekuensi 2-4000Hz untuk Sine Sweep dan Tes Acak
Aplikasi produk
Tes getaran adalah tentang memotivasi atau memukul komponen atau perangkat untuk melihat bagaimana reaksinya di lingkungan nyata.Uji getaran memiliki berbagai aplikasi, mulai dari papan sirkuit, pesawat terbang, kapal, roket, rudal, mobil dan peralatan rumah tangga serta produk industri lainnya.
Perusahaan Van Code dapat memberi Anda seluruh kejutan dan skema pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC dan ASTM.
3. Rumus pemilihan mesin dan diagram struktur generator getaran
① Ketentuan pengujian yang disediakan oleh perusahaan Anda;
② Jenis uji: Sapuan sinus;Acak;
③ Rentang suara frekuensi: 2-4000Hz
④ Rumus: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Blok diagram prinsip sistem
|
5.Deskripsi konfigurasi perangkat
| proyek | Deskripsi konfigurasi | kuantitas |
| 1. | Tubuh meja getaran | |
| pembangkit eksitasi elektromagnetik | 1 | |
| kipas pendingin (termasuk peredam) | 1 | |
| Platform ekstensi vertikal VT0606 600mm * 600mm | 1 | |
| Meja geser film minyak horizontal HT0606 600mm * 600mm | 1 | |
| 2. | Penguat daya saklar digital | |
| penguat daya | 1 | |
| Sistem perlindungan servo | 1 | |
| catu daya medan | 1 | |
| 3. | Pengontrol getaran digital | |
| Tuan rumah pengontrol Vibrator Digital | 1 | |
| Sensor percepatan sistem | 1 | |
| mengontrol komputer | 1 | |
| Kontrol disk instalasi perangkat lunak | 1 | |
| 4. | Lampiran acak | |
| Perpanjang jalur kabel dan saluran udara | 1 | |
| Instruksi operasi, laporan inspeksi, sertifikat kualifikasi, manual perawatan, dll | 1 | |
| Terlampir alat khusus | 1 | |
| Bilah tekanan getar / perlengkapan bar tekanan | 1 | |
| airbag aseismik | 4 |
VI.Parameter teknik
| Parameter generator eksitasi elektromagnetik ES-3 | |
| kekuatan sinus maksimum | puncak 300Kg.f |
| Kekuatan acak maksimum | 300Kg.f rms |
| Kekuatan kejut kejut maksimum | puncak 600Kg.f |
| rentang frekuensi | 1～3500Hz |
| perpindahan maksimum | 24mm hal |
| kecepatan maksimum | 1,6 m/dtk |
| percepatan maksimal | 100G(980 m/dtk2) |
| muatan maksimum | 100 kg |
| Frekuensi isolasi getaran | 2,5 Hz |
| Diameter lingkaran bergerak | Ф 150 mm |
| Kualitas lingkaran dinamis | 3kg |
| Sekrup mesa | 13×M8 |
| kebocoran magnetik | ＜10gauss |
| Ukuran meja | 750mm 560mm 670mm (meja vertikal) |
| Berat meja | Sekitar 560 Kg |
| Penguat daya sakelar digital ES-3 | |
| daya keluaran | 4KVA |
| tegangan keluaran: | 110V |
| keluaran: | 30A |
| Ukuran daya | 720mm×545mm×1270mm |
| berat | 230KG |
| Sistem perlindungan servo | |
| fungsi: | Suhu, tekanan angin, perpindahan berlebih, tegangan berlebih, arus berlebih, tegangan input rendah, kesalahan eksternal, catu daya kontrol, kesalahan logika, defisiensi input, dll. |
| Pengontrol getaran digital VCSub-2 | |
| konfigurasi perangkat keras: |
masukan 2 saluran, dan 1 saluran keluaran Sinus, acak Dampak Khas, Pelatihan Resonansi, dan Tempat Tinggal (beli) |
| mengontrol komputer | Komputer merek asli, layar LCD (termasuk keyboard / mouse fotolistrik) |
| perangkat lunak | Operasi Cina / Inggris, dapat melakukan analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan sinus, dll. Laporan uji WORD, tampilan sinyal dan data, penyimpanan, pengaturan parameter uji dan fungsi analisis. |
| sistem operasi | Windows 10 |
| Sensor akselerasi, LAB24112 |
Rentang frekuensi: 1- -12.000 Hz Sensitivitas: 50 mv / g Kisaran suhu: -24-250 ℃ |
| VT 0606 Platform ekstensi vertikal | |
| kualitas bahan | alufer |
| Ukuran Mesa | 600 mm×600 mm |
| Posisi lubang tetap | Lengan sekrup baja tahan karat M8, ketahanan aus jangka panjang |
| Frekuensi penggunaan batas atas |
Sinusoid 1000 HZ stokastik 2000HZ |
| berat | 35KG |
| H T0606 Tahap slide film oli horizontal | |
| kualitas bahan | alufer |
| Ukuran Mesa | 600mm×600mm |
| Posisi lubang tetap | Lengan sekrup baja tahan karat M8, ketahanan aus jangka panjang |
| Frekuensi penggunaan batas atas |
Sinusoid 800 HZ stokastik 2000HZ |
| berat | 35 |
| Kipas pendingin BL-300 (termasuk speaker eliminasi) | |
| Kekuatan kipas: | 1.1KW |
| laju aliran | 1404m3/H |
| kebutuhan listrik: | |
| sumber | 3 fase 380V / 50Hz, 15 KVA |
| resistensi pembumian | ≤4Ω |
Vii.Pengantar Kinerja Peralatan:

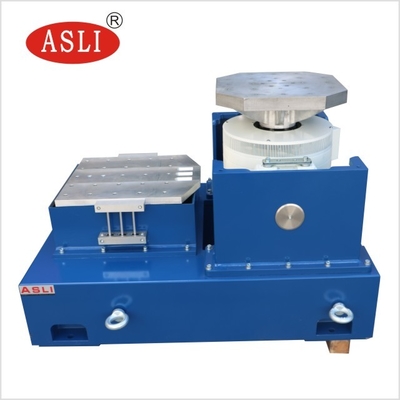

7.1, badan meja getar VG 300-38
7.1.1.Kumparan bergerak
Tabel getaran dilengkapi dengan koil bergerak yang dicor dan dikerjakan secara manual, sistem pendukung beban pneumatik fotolistrik, dan panduan aksial bantalan ganda.Panduan bantalan ganda adalah fungsi unik yang membantu mengurangi penyeberangan dan rotasi dinamis aksial selama pengujian getaran, dengan daya tahan yang unggul.
7.1.2.Koil eksitasi
Struktur jalur magnet ganda, kebocoran magnet rendah dan medan magnet seragam
7.1.3.Permukaan Platform
Menggunakan perawatan fosforisasi canggih dan teknologi cat mobil, dengan efek pencegahan keausan dan karat jangka panjang.
7.1.4.Sistem Taiwan dingin:
Kipas kebisingan rendah diadopsi untuk meningkatkan struktur saluran masuk udara platform, koil eksitasi mengadopsi saluran udara sarang lebah, cincin magnet tengah mengadopsi saluran udara shunt lapisan ganda, dll. Desain saluran udara baru diadopsi untuk meningkatkan efek pendinginan.
7.2.Penguat daya sakelar digital SA
Penguat daya sakelar digital seri SA dengan teknologi MOSFET atau IGBT yang andal,
A.Stabilitas dan keandalan tinggi
B.Kepatuhan terhadap persyaratan standar "CE" UE
C.Menggunakan teknologi modulasi lebar pulsa frekuensi sinusoidal dengan penguat daya tinggi.
D.Menggunakan prinsip kerja switching power supply, efisiensi konversi tinggi.
e.Teknologi berbagi aliran otomatis elektronik digunakan
F.Performa keamanan yang baik.
7.3.Sistem perlindungan servo
Fungsi perlindungannya lengkap, termasuk tegangan berlebih, tegangan rendah, defisiensi fasa, kegagalan logika, modul daya tembus, suhu berlebih, keluaran arus berlebih, keluaran tegangan berlebih, catu daya penggerak, perpindahan bak berlebih, suhu tubuh, hubungan eksternal, dll.
7.4.Platform ekspansi vertikal
Platform ekspansi biasanya digunakan sebagai platform spesimen instalasi yang lebih besar, yang bisa berbentuk persegi atau bulat atau custom pengguna.Untuk mengurangi karakteristik dinamis dari platform yang diperluas, semua platform yang diperluas harus dianalisis dengan pemodelan
7.5.Sistem pencocokan otomatis fotolistrik
Secara otomatis menyesuaikan posisi kumparan bergerak agar tetap seimbang.Sistem penyelarasan otomatis memastikan bahwa kumparan bergerak selalu terpusat selama bongkar muat.
7.6.Platform geser horizontal
Desain meja geser horizontal memiliki momen guling yang tinggi dan batasan lateral.Konsep desain ini, dipadukan dengan perangkat meja geser horizontal standar, memiliki batas torsi dinamis yang tinggi, dengan tetap mempertahankan karakteristik redaman film oli pemandu.Platform horizontal terdiri dari papan seluncur, konektor, pelat granit alami, alas geser horizontal, dan sumber oli independen.
delapan.Pengenalan pengontrol getaran digital
Pengontrol getaran mengadopsi sistem struktur terdistribusi canggih, dan kontrol loop tertutup direalisasikan oleh prosesor DSP.PC tidak bergantung pada ring kontrol, yang memastikan efisiensi waktu nyata dan tinggi dari sistem kontrol, dapat merespons dengan cepat dan tepat waktu terhadap setiap perubahan sistem pengujian, dan memastikan stabilitas dan presisi kontrol yang tinggi.Perangkat keras mengadopsi prosesor DSP floating point 32-bit dengan frekuensi utama hingga 300 MHz, ADC / DAC dengan resolusi 24-bit, penyaringan digital floating point presisi tinggi dan teknologi desain kebisingan rendah dari sirkuit perangkat keras, pengontrol secara acak mengontrol rentang dinamis lebih dari 90dB dan rasio signal-to-noise lebih dari 100dB.
7.1.Fitur pengontrol getaran:
A. Performa dan keandalan tinggi
Kontrol loop tertutup direalisasikan oleh prosesor DSP.PC tidak bergantung pada ring kontrol, memastikan efisiensi waktu nyata dan tinggi dari sistem kontrol, respons yang cepat dan tepat waktu terhadap setiap perubahan dalam sistem pengujian, dan memastikan keandalan dan presisi kontrol yang tinggi.Semua saluran input memiliki ADC resolusi 24-bit, desain perangkat keras dengan noise rendah, dan filter anti-aliasing analog dan digital bawaan, yang secara efektif memastikan akurasi analisis yang tinggi.
B.Operasi sederhana
Perangkat lunak aplikasi berbasis Windows mudah dioperasikan dan memiliki fungsi tambahan yang kaya.Wisaya otomatis yang kuat dari sistem dan fungsi pembuatan otomatis laporan pengujian membuat tugas pengujian yang berulang dan membosankan menjadi lebih mudah.Parameter pengujiannya kaya dan ketat, dan antarmuka USB2.0 membuatnya terhubung ke komputer lebih dekat dan harmonis.
C, fitur canggih dan fleksibilitas
Pengontrol Getaran Platform kontrol getaran yang kuat yang dapat menyelesaikan banyak tugas kompleks.Pada platform perangkat keras yang sama, konfigurasi perangkat lunak aplikasi yang berbeda, dapat menyelesaikan berbagai tugas analisis, untuk memenuhi kebutuhan analisis pengujian yang berbeda.Pengontrol mengadopsi desain modular, yang dapat mengonfigurasi perangkat keras dan perangkat lunak yang sesuai sesuai dengan kebutuhan pengguna yang berbeda untuk memenuhi kebutuhan pengguna yang berbeda.
