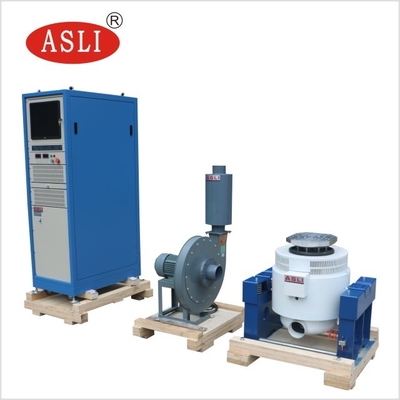

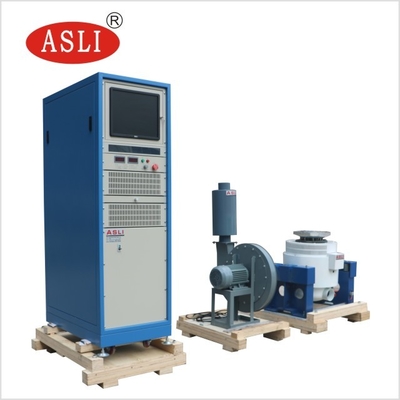

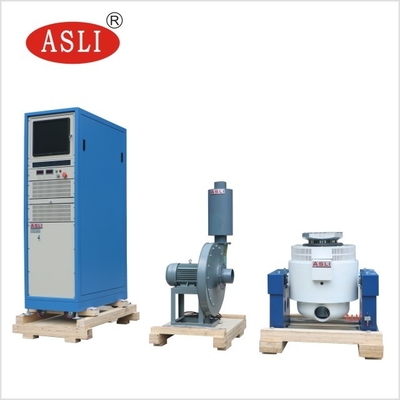

6.5Kgs Moving Coil Vibration Shaker Table untuk pengujian dengan beban maksimum 180kgs
Untuk sistem pengujian getaran, Silakan siap untuk di bawah ini dan mengirim pertanyaan Anda, kami akan membantu untuk merekomendasikan Anda model yang cocok
Deskripsi spesimen
Massa uji sampel
Dimensi spesimen
Profil uji jika tersedia
Akselerasi maksimum pengujian
Uji arah X,Y,Z atau uji arah Z saja
Spesifikasi model ditampilkan
| Spesifikasi Sistem | |||
| Model sistem: | ES-6A | ||
| Rentang frekuensi: | 3 ~ 3500 | ||
| Kekuatan nominal | Sinus N | 6000 | |
| N acak | 12000 | ||
| Shock N | 12000 | ||
| Maksimal Acc. | sinus (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Kejut ((m/s2) | 2000 | ||
| Vel maksimal. | sinus (m/s2) | 1.6 | |
| Kejut ((m/s2) | 1.6 | ||
| Disp maksimal. | Perjalanan Maksimal mm (p-p) |
51 | |
| Koil yang bergerak | 6.5kg | ||
| Dimensi kumparan bergerak | Dia 230mm | ||
| beban maksimum: | 180kg | ||
Pilihan lain yang tersedia dari vibrator shaker
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Contoh getaran untuk pengujian acak
Fitur:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, instalasi mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
Parameter Teknis Tabel Getaran Horizontal (Uji sumbu X, Y)
Gambar untuk referensi:
Referensi lebih lanjut:
Untuk informasi lebih lanjut 6.5Kgs Moving Coil Vibration Shaker Table for Test with 180kgs Max Load, Selamat datang untuk menghubungi kami!
