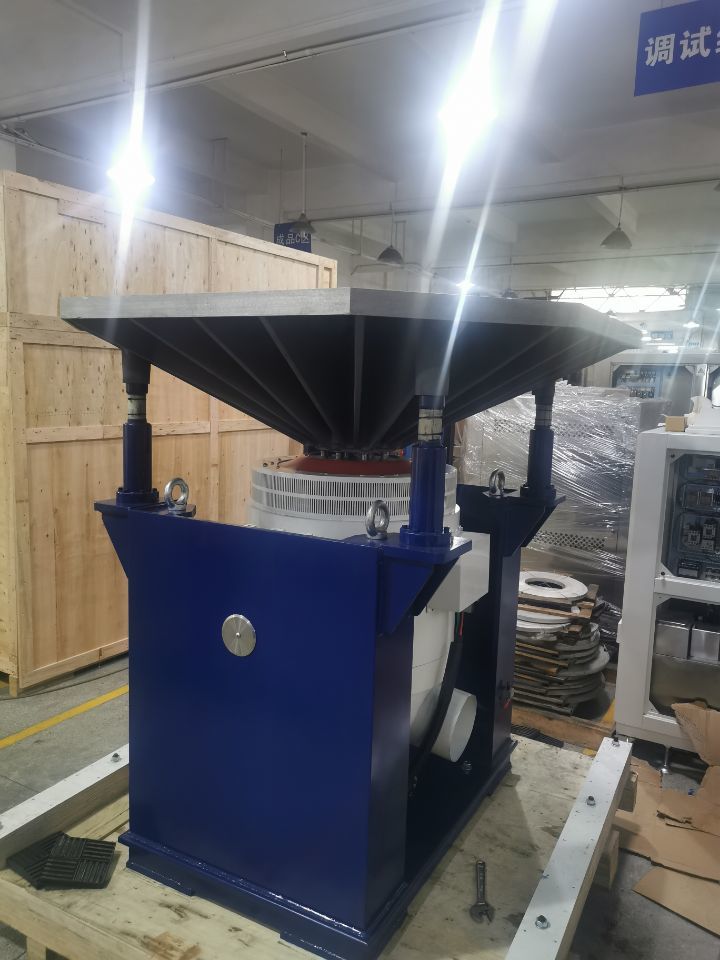

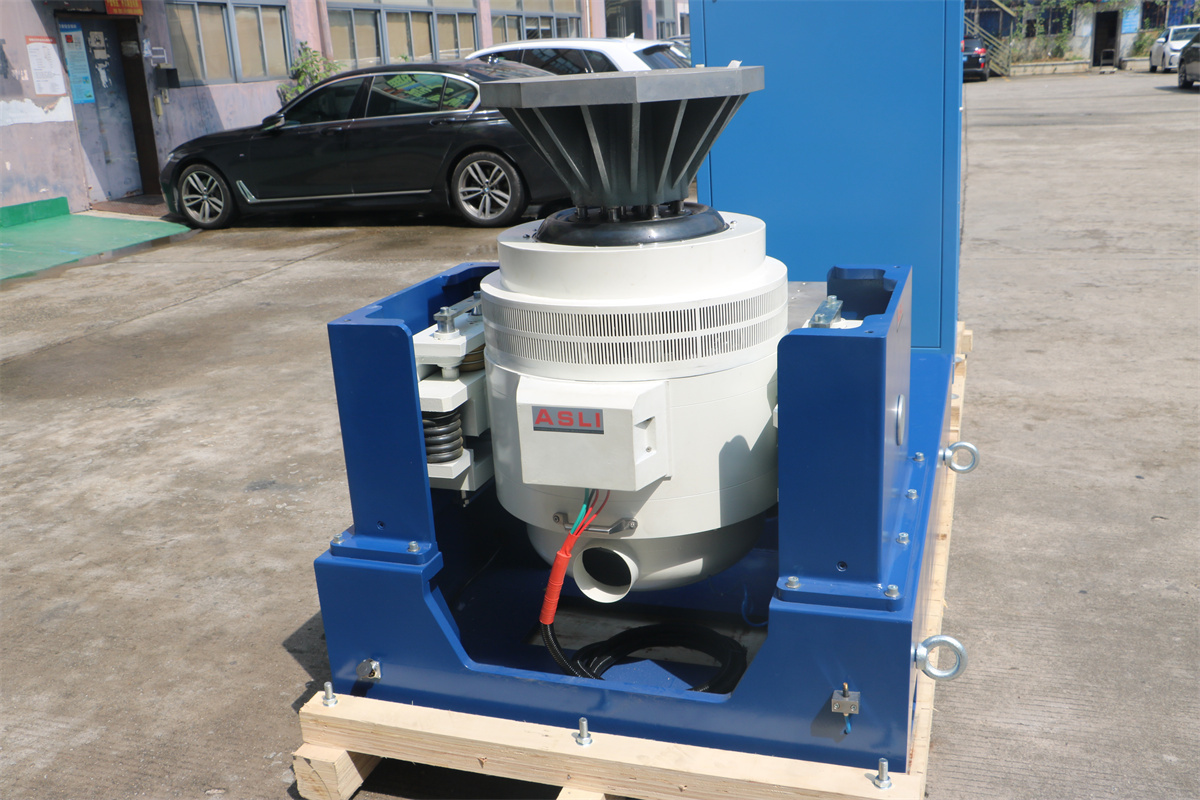

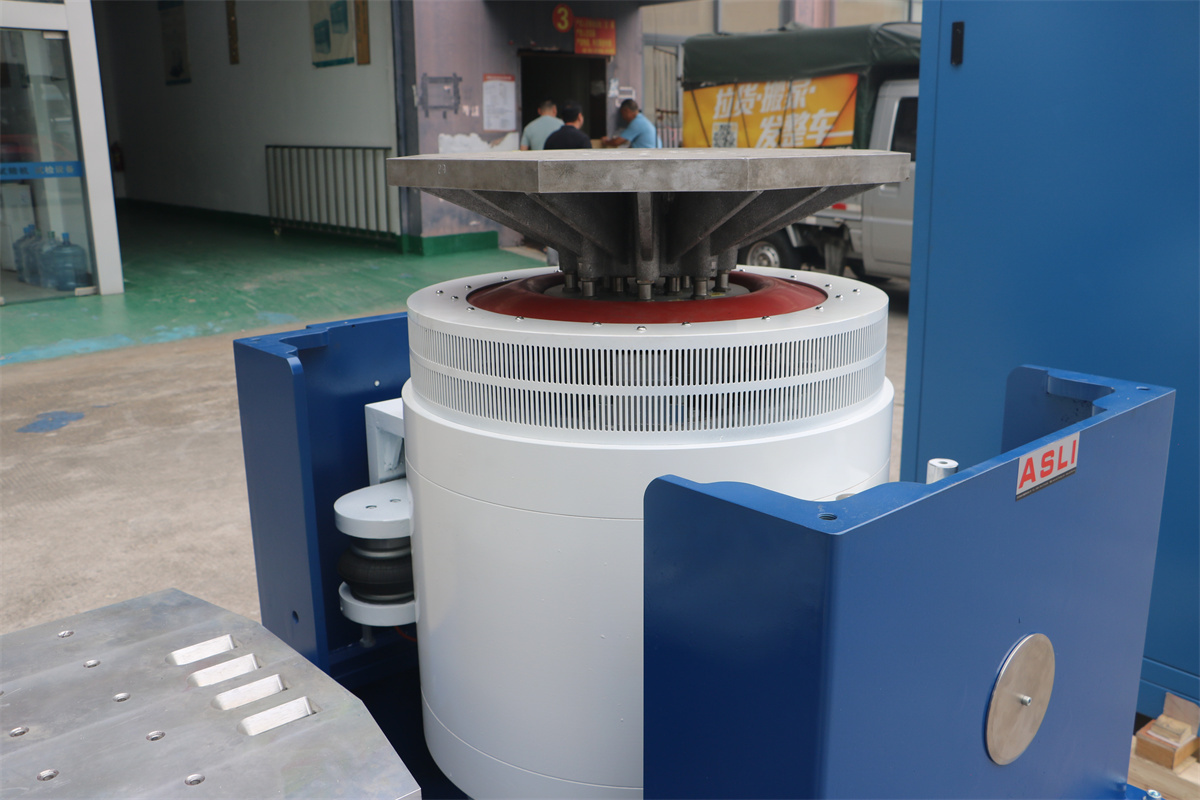

Mesin pengujian getaran vertikal standar ECE R100 untuk baterai otomotif
Product Details
| kekuatan getaran: | 20000N | arah getaran: | getaran vertikal |
|---|---|---|---|
| Modus getaran: | Sin Acak | Penghapusan: | 51 mm |
| Diameter kumparan bergerak: | 320mm | Aplikasi: | Bagian mobil, baterai otomotif |
| Kekuatan: | AC380V 3Phase 5 baris | Beban Maks: | 300kg |
| Standar tes: | ECE R100 | ||
| Menyoroti |
Mesin Uji Getaran ECE R100,Mesin Uji Getaran Vertikal ECE R100,Mesin Uji Getaran Baterai Otomotif |
||
Product Description
Mesin Uji Getaran Vertikal Standar ECE R100 dirancang untuk mengevaluasi keamanan dan daya tahan sistem baterai otomotif di bawah kondisi getaran. Mesin ini mensimulasikan lingkungan getaran dunia nyata di laboratorium, memungkinkan penilaian yang tepat terhadap kekuatan benturan dan keandalan jangka panjang untuk paket baterai kendaraan listrik dan komponen tegangan tinggi.
Standar berikut mendefinisikan persyaratan keamanan, kinerja, dan pengujian yang berlaku untuk baterai otomotif dan sistem baterai kendaraan listrik:
- EN 50342-1 dan EN 50342-2: Standar persyaratan umum dan pengujian kinerja untuk baterai, berlaku untuk berbagai jenis baterai termasuk baterai otomotif. Standar ini menentukan persyaratan kinerja dan keamanan.
- ECE R100 (Peraturan Komite Ekonomi 100): Standar internasional yang menentukan persyaratan kinerja keselamatan untuk sistem baterai dan komponen listrik tegangan tinggi kendaraan listrik.
- EN 60068-2-64: Standar untuk pengujian kinerja getaran peralatan, berlaku untuk baterai otomotif. Pengujian getaran memastikan baterai beroperasi dengan baik di lingkungan getaran yang ditemui selama operasi kendaraan.

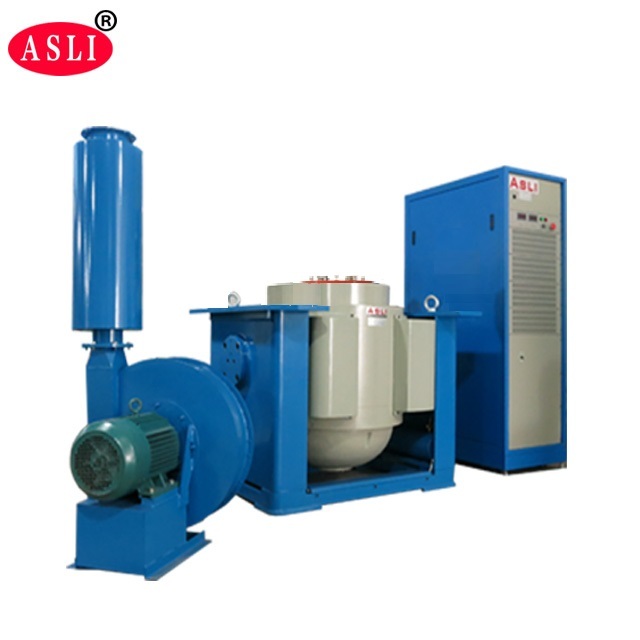

Sistem getaran elektromagnetik seri ES merek ASLI mensimulasikan lingkungan getaran dalam kondisi laboratorium, menguji kekuatan benturan dan keandalan berbagai aplikasi uji getaran. Sistem ini mendukung simulasi model dan reproduksi sinusoidal, acak, pencarian dan penahanan resonansi, benturan klasik, dan simulasi jalan. Sistem ini penting untuk jaminan kualitas produk dan penelitian serta pengembangan produk baru.
| Model | Gaya Sinus Peringkat (N) | Gaya Acak Peringkat (N) | Rentang Frekuensi (Hz) | Percepatan Peringkat (m/s²) | Kecepatan Peringkat (m/s) | Perpindahan Peringkat (p-p) mm | Beban Maks (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dengan pendinginan udara paksa.
- Rentang gaya adalah 3 kN hingga 70 kN.
- Rasio gaya eksitasi acak terhadap gaya eksitasi sinusoidal adalah 1:1.
- 2 kali gaya benturan sinusoidal (3 kali opsional).
- Nilai perpindahan puncak: 25 mm, 40 mm, 51 mm, 76 mm, 100 mm.
- Armature ringan dengan desain yang dioptimalkan memberikan kinerja anti-getaran yang kuat.
- Pegas udara pada posisi trunnion memberikan isolasi getaran yang luar biasa.
- Pegas udara ruang tengah menawarkan kapasitas penahan yang kuat dan kinerja frekuensi rendah yang sangat baik.
- Desain sirkuit magnet ganda memastikan kebocoran magnet kecil dan medan magnet yang seragam.
- Fungsi pengujian yang tersedia meliputi sinus, acak, benturan, dan lainnya.
- Efek pembuangan panas yang sangat baik dan kebisingan rendah.
- Penguat daya yang efisien dan andal.

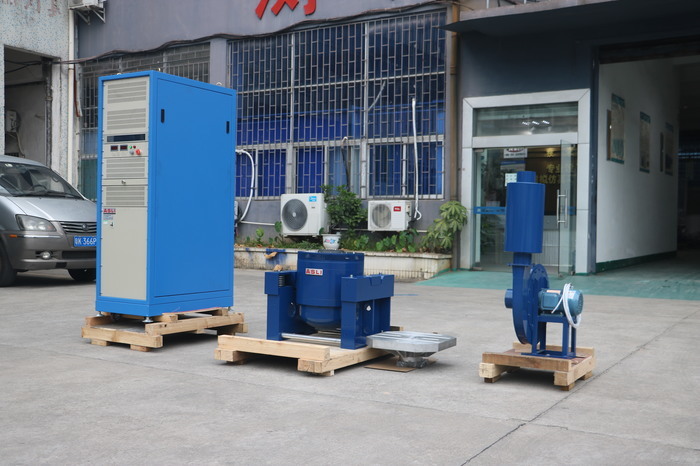

Sistem uji getaran berpendingin udara dengan meja geser mendukung pengujian horizontal dan vertikal. Mudah dibalik dan menyediakan mode peralihan dua arah yang sederhana.
Penguat daya mengadopsi modul MOSFET atau IGBT berkinerja tinggi, menawarkan stabilitas dan keandalan ultra-tinggi.
Sistem uji getaran berpendingin udara mematuhi persyaratan pengujian standar Eropa. Penguat dayanya dilengkapi dengan tombol berhenti darurat untuk respons cepat terhadap keadaan darurat, memenuhi standar keselamatan UL Amerika Serikat dan CE Eropa.
Jangan ragu untuk menghubungi kami jika Anda memiliki pertanyaan atau kebutuhan mengenai Mesin Uji Getaran Vertikal Standar ECE R100 untuk Baterai Otomotif.
Product Highlights
Penguji getaran vertikal ECE R100 untuk baterai otomotif: gaya 20000N, beban 300kg, mode sinus/acak, perpindahan 51mm. Amplifier MOSFET/IGBT berpendingin udara, kebisingan rendah, dan andal, keamanan CE/UL. Ideal untuk pengujian ketahanan baterai EV.
