XYZ Axis Electromagnetic Horizontal and Vertical Vibration Alat pengujian getaran acak

Brand Name: ASLI
Model Number: ES-10
Place of Origin: Cina
Certification: CE
Minimum Order Quantity: 1
Price: USD 20000~50000
Supply Ability: 30 set per bulan
Delivery Time: 30-35 hari kerja setelah setoran
Payment Terms: T/t
Standard Packaging: Ekspor kasus kayu lapis standar

Product Details


kekuatan sinus: 10000N Kecepatan: 1,8 m/s
Pemindahan: 51mm Frekuensi: 3~3000hz
memuat: 270KG percepatan: 100G
angker: 240mm
Menyoroti

Penguji getaran elektromagnetik sumbu XYZ

,

peralatan pengujian getaran vertikal horizontal

,

peralatan pengujian getaran acak dengan garansi

Product Description

Aplikasi

Shaker Getaran Frekuensi Tinggi mengadopsi teknologi modern canggih termasuk "struktur sirkuit magnet ganda," "lingkaran aksi kerangka yang dihasilkan sendiri," "dukungan udara," "bantalan rol dan panduan linier," dan "isolasi trunnion." Mampu melakukan pengujian getaran sinusoidal sumbu X, Y, dan Z serta pengujian getaran acak pita lebar, serta pengujian spektrum respons pulsa dan guncangan klasik (setengah sinus). Banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.

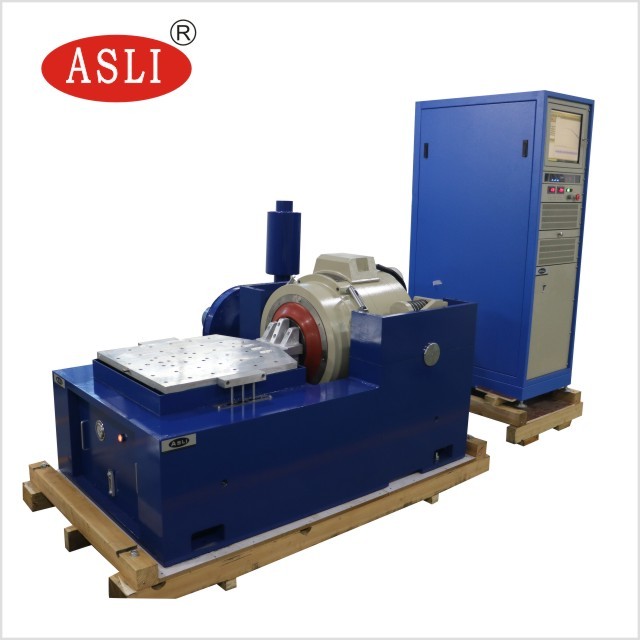

XYZ Axis electromagnetic vibration testing equipment with horizontal and vertical shaker configuration
Spesifikasi Utama
  • Gaya Terukur: Gaya sinus 10000N; Gaya acak 10000N; Gaya guncangan 20000N
  • Rentang Frekuensi: 3Hz hingga 3000Hz; mendukung frekuensi tetap, sapuan bolak-balik, sinus, acak, dan mode guncangan
  • Mode Sapuan Frekuensi: Linier, logaritmik, sapuan bolak-balik, frekuensi tetap
  • Jumlah Sapuan Frekuensi: 1 hingga 32767
  • Waktu Sapuan Frekuensi: Frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan
  • Akselerasi Maks.: 1000 m/s² (tanpa beban)
  • Kecepatan Maks.: 1,8 m/s
  • Perpindahan Maks.: 51 mm p-p (tanpa beban), puncak ganda
  • Perpindahan Guncangan: 51 mm
  • Berat Kumparan Bergerak: 14 kg
  • Gelombang Getaran: Sinus, acak, guncangan
  • Diameter Kumparan Bergerak: Φ240 mm
  • Dimensi Sistem Getaran: L1060 × T750 × D845 mm
  • Berat Sistem Getaran: 960 kg
  • Aksesori Termasuk: Ekstender vertikal 600 mm × 600 mm dan meja geser horizontal 600 mm × 600 mm
Parameter Teknis
Model Gaya Sinus Terukur (N) Gaya Acak Terukur (N) Rentang Frekuensi (Hz) Akselerasi Terukur (m/s²) Kecepatan Terukur (m/s) Perpindahan Terukur (p-p) mm Beban Maks. (kg) Kumparan Bergerak (kg) Dimensi Kumparan Bergerak (mm)
ES-6 6000 6000 3–3500 1000 1,6 25 180 6,5 Φ230
ES-6a 6000 6000 3–3500 1000 1,6 51 250 12 Φ230
ES-10 10000 10000 3–3000 1000 1,8 51 270 14 Φ240
ES-20 20000 20000 3–3000 1000 1,8 51 300 30 Φ320
ES-30 30000 30000 3–2800 1000 1,8 51 450 40 Φ450
ES-40 40000 40000 3–2800 1000 1,8 51 500 50 Φ450
ES-50 50000 50000 3–2700 1000 1,8 51 750 50 Φ450
ES-60 60000 60000 3–2700 1000 1,8 51 750 60 Φ450
ES-100 100000 100000 3–2500 1000 1,8 51 1000 90 Φ450
Komponen Sistem
  1. Generator Getaran — 1 set
  2. Pengontrol Getaran — 1 set
  3. Ruang Koneksi Komunikasi — 1 set
  4. Penguat Daya DA-10 — 1 set
  5. Daya Eksitasi — 1 buah
  6. Perangkat Lunak Driver — 1 set
  7. Sistem Pendingin — 1 set
  8. Komputer Industri — 1 set
  9. Printer Warna — 1 set (Opsional)
  10. Sensor Akselerasi (termasuk kabel output) — 1 buah
  11. Perlengkapan Getaran — 1 set (Opsional, sesuai sampel uji)
Pengontrol Getaran Digital

Pengontrol getaran adalah desain terbaru oleh perusahaan kami, mengadopsi arsitektur sistem terdistribusi canggih internasional. Intinya adalah prosesor kecepatan tinggi floating-point 32-bit seri TMS320 terbaru dari TI. Laporan pengujian secara otomatis dihasilkan dalam format Word. Selama atau setelah pengujian, laporan dapat diedit dan kemudian dihasilkan secara otomatis atau manual.

Digital vibration controller interface and hardware unit
Vibration controller software interface showing test parameters
Vibration test system control panel and display
Close-up of vibration controller connections and ports
Complete vibration testing system setup with controller and shaker
Fitur Desain Utama
  1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
  2. Desain sirkuit ganda: kebocoran fluks magnet rendah, struktur yang ringkas dan rasional.
  3. Bantalan rol batang rocker dengan kekakuan komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang tinggi.
  4. Fondasi isolasi trunnion khusus untuk penggunaan hormon, dengan instalasi bergerak yang nyaman.
  5. Sistem gerak maju teknologi canggih memastikan keandalan tinggi dari lingkaran dinamis.
  6. Desain saluran baru meningkatkan efek pendinginan.
  7. Kekakuan statis dan kekakuan dinamis balon kecil bantalan meningkatkan kapasitas bantalan meja getaran dan meningkatkan kinerja frekuensi rendah.
Detailed view of vibration shaker internal components and design features
Dokumentasi Produk

Untuk spesifikasi teknis terperinci, silakan unduh PDF: Peralatan Uji Getaran ES-10 (PDF)

Jangan ragu untuk menghubungi kami jika Anda memiliki pertanyaan atau kebutuhan mengenai Peralatan Uji Getaran Acak Elektromagnetik Horizontal dan Vertikal Sumbu XYZ.

Product Highlights

Penguji getaran elektromagnetik ES-10 XYZ menghasilkan gaya sinus/acak 10000N, 3-3000Hz, beban 270kg, 1,8m/s, perpindahan 51mm. Sirkuit magnet ganda, suspensi udara, sinus X/Y/Z, pengujian acak dan guncangan. Perlengkapan khusus tersedia.
