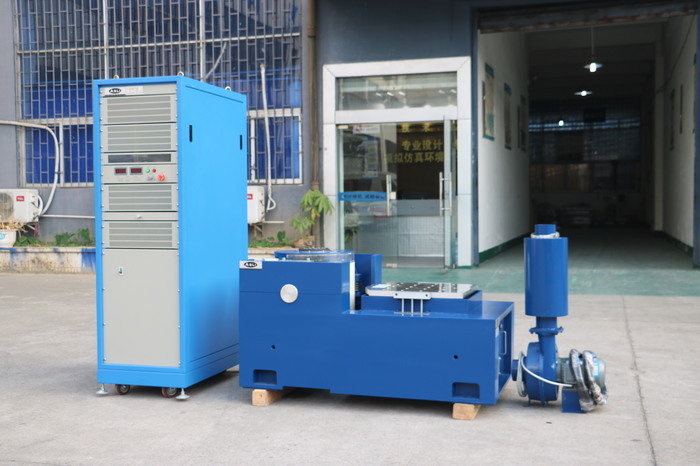

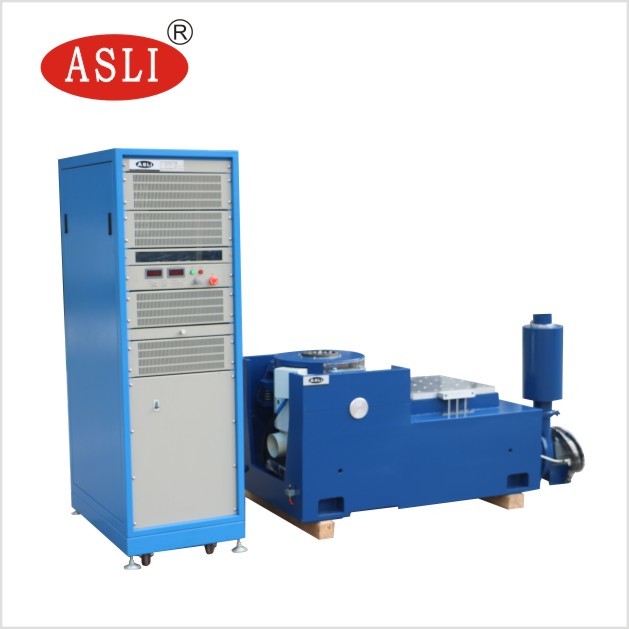

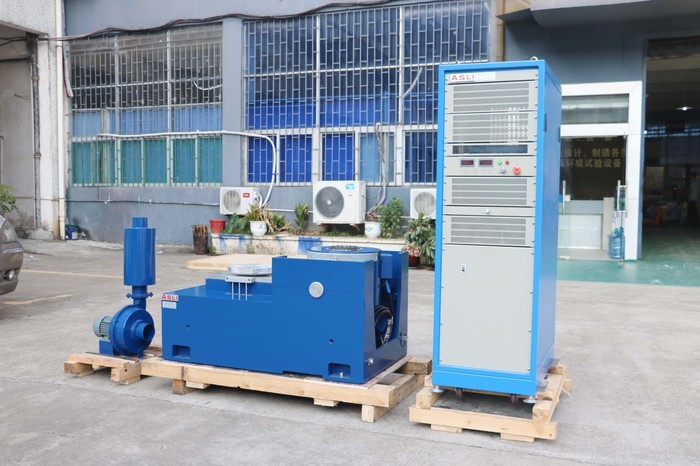

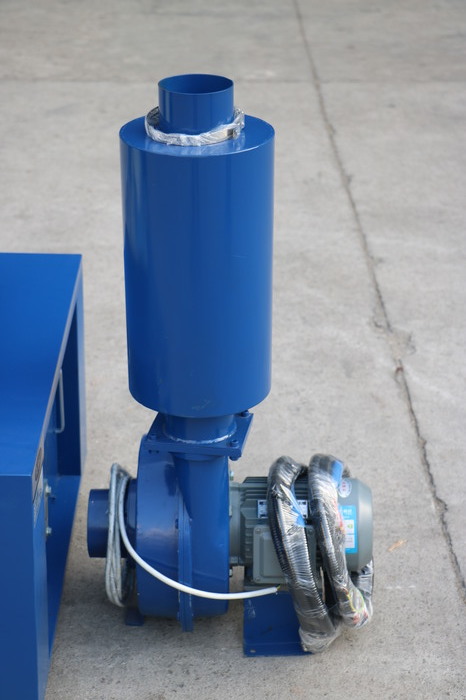

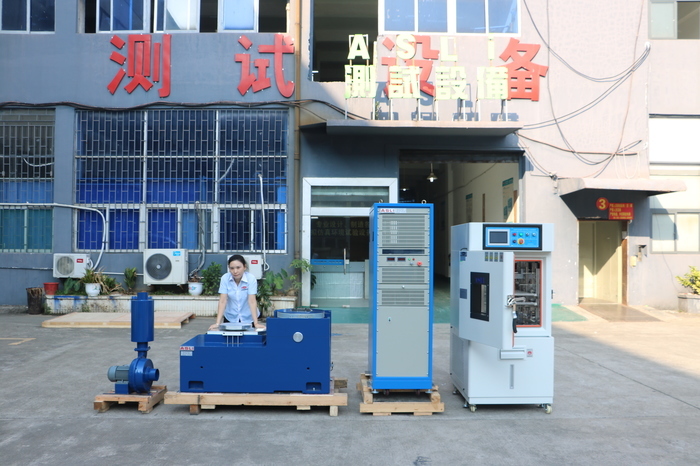

Meja Uji Getaran Pengocok Elektrodinamik Frekuensi Tinggi
Aplikasi:
Kami adalah produsen produk seri pengocok Getaran Frekuensi Tinggi Elektrodinamik, mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara’ dan 'bantalan rol dan panduan linier', 'isolasi trunnion’ teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga-sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh pulsa klasik (setengah - sinus, trapesium, gelombang gigi gergaji) dan uji spektrum respons kejut. Produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga, dan bidang lainnya.
Parameter teknis Penguji Getaran Frekuensi Tinggi Elektrodinamik:
| Berat (kg) |
Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Percepatan Terukur (m/s2) | Kecepatan Terukur(m/s) |
Perpindahan Terukur (p-p)mm |
Beban Maks. (Kg) | kumparan bergerak(Kg) |
Dimensi dari Kumparan bergerak(mm) |
| ES-1 | Φ600 | Φ600 | 3-3500 | 400 | 1.2 | 1500 | 70 | 2.5 | Φ150 |
| ES-2 | 300×300 | 300×300 | 3-3500 | 800 | 1.6 | 1500 | 70 | 2.5 | Φ150 |
| ES-2a | 300×300 | 300×300 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | Φ600 | 1.6 | 1500 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 1500 | 350 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 51 | 350 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | Φ600 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | Φ600 | 1.8 | 51 | 300 | 500 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | Φ600 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | Φ600 | 1.8 | 51 | 500×500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | Φ600 | 1.8 | 51 | Φ600 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | Φ600 | 1.8 | 51 | 1100 | 90 | VT600 |
| ES-160 | 160000 | 160000 | 3-2100 | Φ600 | 1.8 | 51 | 400×400 | 150 | VT0303 |
| ES-200 | 200000 | 200000 | 3-2000 | Φ600 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | Φ600 | 1.8 | 51 | 4500 | 300 | Φ870 |
Fitur Pengocok Getaran:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial panggung yang lebih tinggi.
2. Sirkuit dua-magnetik, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3. Bantalan rol Batang Rocker lurus dan orientasi kekakuan badan komposit berorientasi impor, kapasitas beban eksentrik.
4. Landasan isolasi trunnion yang didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru dan tingkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari balon kecil bantalan, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.2-1 Parameter teknis
(1) Gaya Terukur: gaya sinus 3000N; gaya acak 3000N; gaya kejut 6000N;
(2) Rentang Frekuensi: 3Hz hingga 3500Hz, Frekuensi tetap, sapuan bolak-balik, sinus, acak, kejut
(3) Mode Sapuan-frekuensi: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu Sapuan-frekuensi: 1 hingga 32767
(5) Waktu Sapuan-frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapuan-frekuensi dapat ditampilkan.
(6) Maks. Percepatan ;1000m/s
2 (tanpa beban)(7) Kecepatan Maks.: 1,6m/s
(8) Perpindahan Maks.:25mmp-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25mm
(10) Berat Kumparan Bergerak: 3,5 kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ150mm
(14) Dimensi Sistem Getaran: W750xH599xD680 mm
(15) Berat Sistem Getaran: 490KG

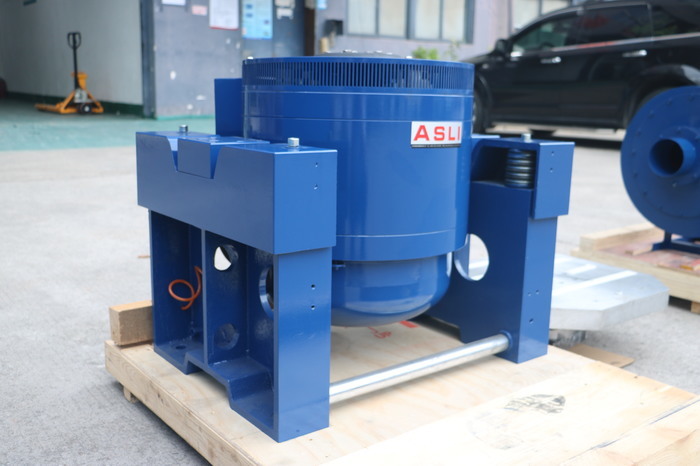

Tentang Sistem Getaran
(1) Struktur sirkuit ganda magnetik untuk memastikan intensitas medan magnet tinggi & mengurangi kebocoran fluks;
Struktur demagnetisasi khusus dapat mengurangi kebocoran fluks hingga di bawah 1 mt
(2) Pegas U-type, rol dan bantalan linier untuk ketahanan yang kuat terhadap beban defleksi
(3) Pegas udara digunakan untuk isolasi getaran; Sistem getaran bekerja dengan stabil bahkan dengan beban berat;
tidak perlu fondasi khusus
(4) Perangkat perlindungan disediakan untuk kelebihan panas, kelebihan beban, kelebihan arus, kelebihan tegangan, dan
kelebihan perpindahan penguji getaran;
Perangkat perlindungan jaringan listrik untuk kelebihan tegangan, di bawah tegangan, kurang fase;
Daya penggerak, pembatas arus, soft-start, kelebihan suhu, arus pendek, perlindungan kesalahan modul
(5) Dapat menyelesaikan uji lingkungan sinus, acak, dampak
(6) Sistem ini memiliki sedikit persyaratan untuk fluktuasi tegangan, ≤±10% adalah OK
(7) Sistem ini memiliki sedikit persyaratan untuk resistansi Pembumian, ≤4Ω adalah OK
(8) Keandalan tinggi, sangat cocok untuk pengoperasian jangka panjang
fitur dudukan horizontal:
1. Di dalam bangku pemuatan kecil untuk mewujudkan percepatan dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2. Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kemudahan untuk memasang dan menyesuaikan.
3. Jalur tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan tahan beban bias.
Pompa oli built-in, struktur yang baik dan pengoperasian yang mudah.
parameter teknis dari expander horizontal:
Model
| Berat (kg) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) | LT0303 |
| 300×300×22 |
300×300×26 300×300×30 5-1000 |
5-1300 89.1 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5-l000 |
5-1400 126 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5-1000 |
5-1300 89.1 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5-1000 |
5-1300 5-2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5-800 |
5-1100 5-1500 89.1 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800× 800×45 5-1000 |
5-1300 89.1 57.7 |
76.9 86.5 LT 1010 |
| 1000× 1000×30 |
1000× 1000×40 1000× 1000×50 5-1000 |
5-1300 5-1500 89.1 |
118.8 147 LT 1212 |
| 1200× 1200×30 |
1200× 1200×40 1200× 1200×50 5-800 |
5-1100 5-1400 126 |
168 210 fitur bangku yang diperpanjang secara vertikal: |
VT bangku yang diperpanjang secara vertikal dan klem yang ditentukan, presisi dihitung, desain yang rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi
dan pengerjaan.
parameter teknis dari expander vertikal:
Model
| Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku | VT300 |
| 10 | 2000 | 300×300 | VT400 |
| 16 | 2000 | 300×300 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | Φ600 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | VT0606 |
| 58 | 350 | Φ1200 | VT0808 |
| 140 | 350 | Φ1200 | VTl010 |
| 180 | 350 | Φ1200 | VT1212 |
| 250 | 350 | Φ1200 | VT1212 (Bangku bundar) |
| 220 | 350 | Φ1200 | Jika Anda memiliki pertanyaan relatif tentang Meja Uji Getaran Pengocok Elektrodinamik Frekuensi Tinggi, jangan ragu untuk menghubungi saya. |
