3000kg.F Peralatan Pengujian Getaran Acak
Detail Produk
| Kekuatan acak: | 30000N | Maks. Kecepatan: | 1,8 m/s |
|---|---|---|---|
| Max. Pemindahan: | 75mm | arah getaran: | Tiga Sumbu |
| aplikasi: | lab uji, baterai, suku cadang mobil | Standar: | MILSTD 810G |
| Menyoroti |
3000kg.f Peralatan Pengujian Getaran Acak,Peralatan Pengujian Getaran Acak CE,Mesin Getaran Elektrodinamik 3000kg.f |
||
Deskripsi Produk

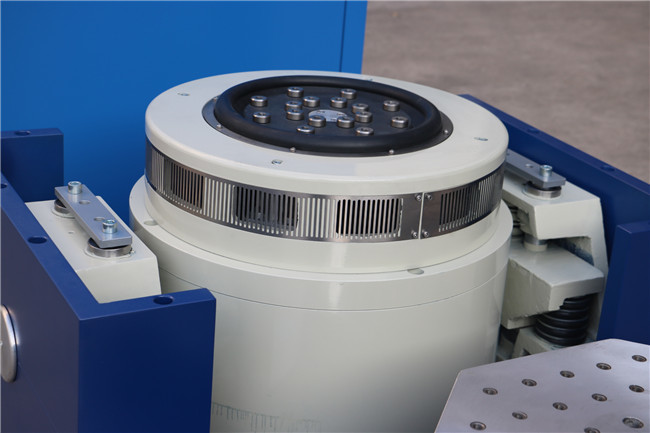

Meja getaran seri berpendingin udara adalah sistem pengujian getaran frekuensi lebar yang dirancang untuk spesimen uji kecil hingga menengah. Rentang frekuensi dapat mencapai hingga 3000 Hz (model 385 dapat mencapai 5000 Hz). Setiap model meja getar menggunakan komponen pendukung setengah lingkaran logam dengan verifikasi di tempat yang andal (papan serat karbon untuk model 616, 816, dan 624), bersama dengan bantalan linier berkekuatan tinggi sebagai sistem panduan kumparan bergerak.
| Model |
Terukur Gaya (N) |
Maks Gaya (N) |
Frekuensi Rentang (Hz) |
Maks Perpindahan (mm) |
Maks Akselerasi (g) |
Maks Kecepatan (m/dtk) |
Armature Massa (kg) |
Maks Beban (kg) |
Armature Diameter (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 5 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |

Sistem kontrol dan pengukuran getaran dirancang terutama untuk pengujian getaran dan analisis sinyal. Fitur utama sistem meliputi:
- Kemampuan pengujian sapuan sinus
- 1 saluran kontrol dan pengukuran
- Rentang frekuensi hingga 5000 Hz
- Frekuensi sapuan, amplop, amplitudo sama, kecepatan sama, percepatan sama, dan mode percepatan variabel
- Mode analisis: RMS dan pemfilteran pelacakan
- Mode frekuensi sapuan: logaritmik linier, sapuan positif dan negatif, dan frekuensi tetap
Pencarian resonansi: Sistem dapat menyelesaikan pencarian kasus resonansi dengan mengidentifikasi titik resonansi. Fungsi ini membantu pengguna mengevaluasi pemasangan produk, proses produksi, dan perlengkapan dengan lebih baik untuk menghindari masalah resonansi.
Fungsi penahanan: Ketika perlu untuk meningkatkan keandalan produk uji pada titik resonansi, fungsi penahanan memungkinkan pengguna untuk menilai tingkat kerusakan pada spesimen pada titik resonansi. Waktu penahanan sepenuhnya dapat dikonfigurasi.
Selain empat fungsi yang dijelaskan di atas, sistem pengujian getaran juga dapat melakukan pengujian getaran sinusoidal acak dan acak.
FAQ:
Q1: Apa itu Shaker Getaran Elektrodinamik?
RE: Shaker getaran elektrodinamik adalah sistem pengujian yang digunakan untuk mensimulasikan kondisi getaran yang mungkin dialami produk selama transportasi, operasi, atau servis. Ini banyak digunakan untuk pengujian keandalan, daya tahan, dan kualifikasi.
Q2: Produk apa yang dapat diuji?
RE: Ini dapat digunakan untuk komponen elektronik, suku cadang otomotif, baterai, komponen kedirgantaraan, produk listrik, kemasan, peralatan komunikasi, dan produk lain yang memerlukan pengujian getaran.
Q3: Tes getaran apa yang dapat dilakukan oleh shaker?
RE: Tergantung pada konfigurasi sistem, ini dapat melakukan getaran sinus, getaran acak, pengujian guncangan, pencarian resonansi, sapuan frekuensi, dan tes getaran terprogram lainnya.
Q4: Berapa frekuensi pengujian maksimum?
RE: Frekuensi maksimum tergantung pada model dan konfigurasi. Model shaker yang berbeda tersedia untuk persyaratan frekuensi yang berbeda. Harap berikan rentang frekuensi yang Anda butuhkan agar kami dapat merekomendasikan model yang sesuai.
Q5: Bagaimana cara memilih model shaker yang tepat?
RE: Faktor utama meliputi:
- Berat sampel maksimum
- Dimensi sampel
- Arah getaran yang dibutuhkan
- Rentang frekuensi
- Akselerasi maksimum
- Perpindahan
- Standar pengujian getaran yang dibutuhkan
Berdasarkan parameter ini, kami dapat merekomendasikan sistem shaker yang sesuai.
Q6: Bisakah shaker melakukan getaran vertikal dan horizontal?
RE: Ya. Tergantung pada konfigurasinya, sistem dapat dilengkapi dengan pengaturan uji vertikal, pengaturan uji horizontal, atau keduanya.
Q7: Bisakah melakukan pengujian getaran acak?
RE: Ya. Pengontrol getaran yang sesuai dapat dikonfigurasi untuk pengujian getaran acak, termasuk profil pengujian berbasis PSD.
Q8: Bisakah melakukan pengujian guncangan?
RE: Ya, asalkan sistem shaker yang dipilih memiliki gaya, perpindahan, dan kemampuan percepatan yang cukup untuk profil guncangan yang dibutuhkan.
Shaker getaran elektrodinamik menawarkan beberapa keuntungan untuk pengujian getaran frekuensi tinggi:
- Rentang frekuensi lebar: Cocok untuk pengujian getaran frekuensi rendah dan frekuensi tinggi, terutama untuk komponen elektronik dan otomotif.
- Akurasi kontrol tinggi: Frekuensi, percepatan, perpindahan, kecepatan, dan durasi pengujian dapat dikontrol secara presisi.
- Respons cepat: Sistem penggerak elektrodinamik merespons sinyal kontrol dengan cepat, membuatnya cocok untuk pengujian getaran sapuan.
- Output getaran stabil: Kontrol loop tertutup membantu menjaga tingkat getaran yang stabil selama pengujian.
- Pengujian terprogram: Parameter pengujian seperti rentang frekuensi, laju sapuan, percepatan, dan jumlah siklus dapat diprogram secara otomatis.
- Cocok untuk pengujian frekuensi tinggi: Sangat cocok untuk PCB/PCBA, elektronik otomotif, sensor, konektor, baterai, dan komponen elektronik lainnya.
- Otomatisasi tinggi: Program pengujian dapat disimpan dan dieksekusi secara otomatis, meningkatkan efisiensi dan pengulangan pengujian.
Sorotan Produk
Penguji getaran acak tiga sumbu 3000kg.F menghasilkan gaya 30000N, kecepatan 1,8m/s, perpindahan 75mm, sesuai dengan MIL STD 810G. Ideal untuk baterai, suku cadang mobil, dan pengujian laboratorium, dengan pendingin udara, panduan bantalan linier dengan kekakuan tinggi, dan pencarian resonansi untuk validasi daya tahan yang andal dan efisien.
