Tabel Pengujian Getaran Dinamis 2000Hz Standar JIS D 1601
Detail Produk
| kekuatan getaran: | 20Kn | arah getaran: | getaran horisontal |
|---|---|---|---|
| Aplikasi: | Otomotif | Penggunaan: | uji getaran frekuensi tinggi |
| Standar Tes: | MILSTD 810G | Kekuatan: | AC380V |
| Menyoroti |
Meja Pengujian Getaran 2000Hz,Meja Pengujian Getaran JIS D 1601,Alat Uji Meja Getaran 2000Hz |
||
Deskripsi Produk

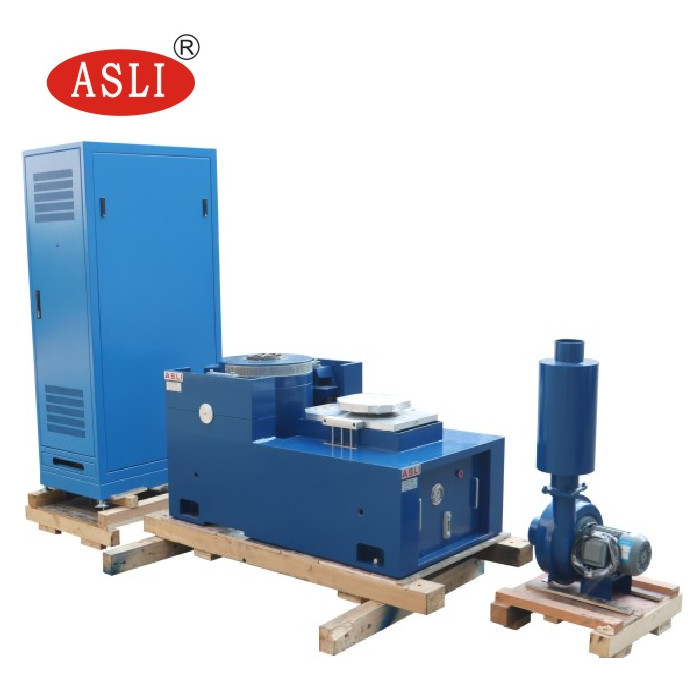

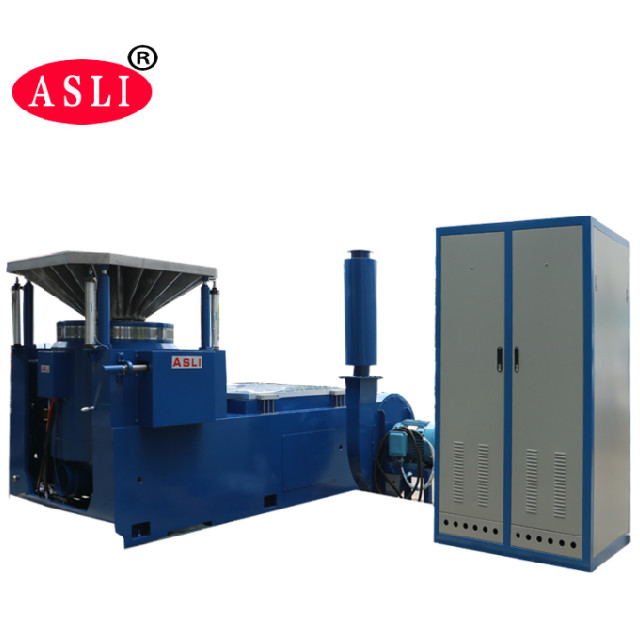

Sistem shaker tabel pengujian getaran dinamis 2000Hz dirancang untuk memenuhi standar JIS D 1601,memberikan pengujian getaran frekuensi tinggi untuk berbagai aplikasi industri dan penelitian.
| Model |
Berkualitas Sine Kekuatan (N) |
Berkualitas acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Berkualitas Percepatan (m/s2) |
Berkualitas Kecepatan (m/s) |
Berkualitas Penghapusan (p-p) mm |
Max. Apa yang terjadi? Pemuatan (Kg) |
Pindah Koil (Kg) |
Dimensi dari Pindah Koil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Mesin pengujian getaran frekuensi tinggi terutama digunakan untuk pengujian lingkungan getaran dan kejut produk, skrining stres lingkungan, dan pengujian keandalan.Ini melayani industri termasuk aerospacePlatform uji ini memenuhi berbagai spesifikasi, termasuk standar IEC, MIL-STD, JIS, dan ASTM.
- Sistem suspensi yang fleksibel dan panduan garis lurus kapasitas bantalan yang kuat, kinerja panduan yang sangat baik, dan stabilitas yang tinggi.
- Airbag beban pusat dengan kekakuan statis tinggi dan kekakuan dinamis rendah kapasitas bantalan yang kuat dan kinerja dinamis yang luar biasa.
- Diagnosis dan perlindungan rantai dengan pemeriksaan diri yang cepat
- Perangkat pengisolasi dan peredam kantong udara menghilangkan kebutuhan untuk fondasi khusus, dengan sempurna mereproduksi gelombang getaran, dan mengurangi transmisi getaran.
- Tersedia dengan platform ekspansi horizontal dan vertikal yang berbeda.
- Kompatibel dengan semua jenis pengendali getaran operasi sederhana.
- Bangku pemuatan kecil memungkinkan akselerasi dan frekuensi kerja yang lebih tinggi, meningkatkan kapasitas pemuatan dan kinerja keseluruhan bangku mesin.
- Bangku horisontal dan bangku getaran adalah unit integral terstruktur dengan baik dan mudah dipasang dan disesuaikan.
- Jalur tekanan statis dengan desain berbentuk V yang tahan terhadap kemiringan dan beban bias.
- Pompa minyak terintegrasi struktur yang baik dan operasi yang mudah.
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5 ¢ 1000 51500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 51500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 51500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 |
5 ¢ 1000 51500 5 ¢ 2000 |
57.7 76.9 86.5 |
Dirancang untuk aplikasi pengujian otomotif, tabel getaran horizontal frekuensi tinggi ini memberikan kinerja yang tepat dan dapat diandalkan untuk lingkungan pengujian yang menuntut.
FAQ:
T1: Apa itu Electrodynamic Vibration Shaker?
RE: Shaker getaran elektrodinamika adalah sistem pengujian yang digunakan untuk mensimulasikan kondisi getaran yang mungkin dialami produk selama transportasi, operasi, atau layanan.Hal ini banyak digunakan untuk keandalan, daya tahan, dan pengujian kualifikasi.
T2: Produk apa yang dapat diuji?
RE: Dapat digunakan untuk komponen elektronik, suku cadang mobil, baterai, komponen aeroangkasa, produk listrik, kemasan, peralatan komunikasi,dan produk lain yang membutuhkan pengujian getaran.
T3: Tes getaran apa yang dapat dilakukan oleh shaker?
RE: Tergantung pada konfigurasi sistem, dapat melakukan getaran sinus, getaran acak, pengujian kejut, pencarian resonansi, penggeser frekuensi, dan tes getaran yang dapat diprogram lainnya.
T4: Berapa frekuensi tes maksimum?
RE: Frekuensi maksimum tergantung pada model dan konfigurasi.Silahkan berikan rentang frekuensi yang Anda inginkan sehingga kami dapat merekomendasikan model yang cocok.
T5: Bagaimana saya memilih model shaker yang tepat?
RE: Faktor utama termasuk:
- Berat sampel maksimum
- Ukuran sampel
- Arah getaran yang diperlukan
- Jangkauan frekuensi
- Akselerasi maksimum
- Penghapusan
- Standar uji getaran yang diperlukan
Berdasarkan parameter ini, kami dapat merekomendasikan sistem shaker yang cocok.
T6: Bisakah shaker melakukan getaran vertikal dan horisontal?
RE: Ya. Tergantung pada konfigurasi, sistem dapat dilengkapi dengan pengaturan uji vertikal, pengaturan uji horizontal, atau keduanya.
Q7: Dapatkah melakukan pengujian getaran acak?
RE: Ya. Pengontrol getaran yang cocok dapat dikonfigurasi untuk pengujian getaran acak, termasuk profil pengujian berbasis PSD.
T8: Dapatkah melakukan tes kejut?
RE: Ya, asalkan sistem shaker yang dipilih memiliki kekuatan, perpindahan, dan kemampuan akselerasi yang cukup untuk profil kejut yang diperlukan.
Sebuah shaker getaran elektrodinamika menawarkan beberapa keuntungan untuk pengujian getaran frekuensi tinggi:
- Rentang frekuensi yang luas: Cocok untuk uji getaran frekuensi rendah dan frekuensi tinggi, terutama untuk komponen elektronik dan otomotif.
- Keakuratan kontrol yang tinggi: Frekuensi, akselerasi, perpindahan, kecepatan dan durasi uji dapat dikontrol dengan tepat.
- Respon cepat: Sistem penggerak elektrodinamika merespon sinyal kontrol dengan cepat, membuatnya cocok untuk tes getaran menyapu.
- Keluarnya getaran yang stabil: Kontrol loop tertutup membantu mempertahankan tingkat getaran yang stabil sepanjang uji.
- Pengujian yang dapat diprogram: Parameter pengujian seperti rentang frekuensi, laju menyapu, akselerasi dan jumlah siklus dapat diprogram secara otomatis.
- Cocok untuk pengujian frekuensi tinggi: Terutama cocok untuk PCB/PCBA, elektronik otomotif, sensor, konektor, baterai dan komponen elektronik lainnya.
- Otomatisasi tinggi: Program pengujian dapat disimpan dan dijalankan secara otomatis, meningkatkan efisiensi pengujian dan kelanjutan.
Sorotan Produk
Meja Pengujian Getaran Dinamis 2000Hz memenuhi standar JIS D 1601 dan MIL STD 810G dengan gaya 20KN dan getaran horizontal. Ideal untuk pengujian frekuensi tinggi otomotif, ia dilengkapi dengan sistem suspensi fleksibel, peredam kantung udara, dan diagnosis mandiri yang cepat untuk stabilitas dan keamanan tinggi. Platform ekspansi khusus tersedia.
