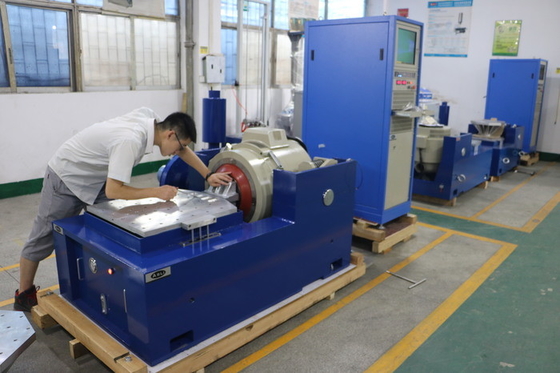

Pengocok Getaran Elektrodinamik Bertemu DO-160G RTCA-160G ISTA 3A Stardard
Detail Produk
| kekuatan sinus: | 50000N | Kecepatan: | 2.0m/s |
|---|---|---|---|
| Pemindahan: | 100mm | Frekuensi: | 1 ~ 3500Hz |
| Memuat: | 750kg | Percepatan: | 100 gram |
| angker: | 450mm | Standar Tes: | LAKUKAN-160G , RTCA-160G, ISTA 3A |
| Ukuran Meja: | 800x800mm | Aplikasi: | LED, suku cadang mobil |
| Menyoroti |
50000N Pengocok Getaran Elektrodinamik,Pengocok Getaran Elektrodinamik LED,Alat Uji Meja Getaran RTCA-160G |
||
Deskripsi Produk
Unduh: Stand Uji Getaran Frekuensi Tinggi ES-30 (PDF)

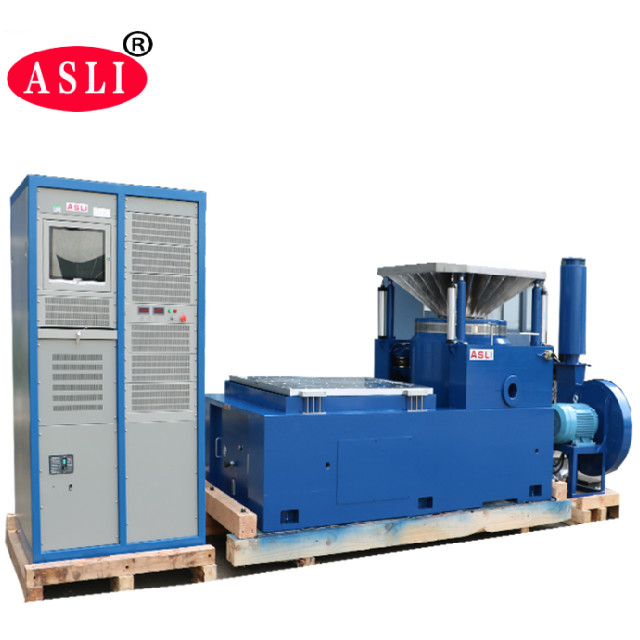

Random, sinus, dan Shock Fungsi Electrodynamic Vibration Shaker System memenuhiDO-160G,RTCA-160G, danISTA 3AStandar ini digunakan secara luas dalam pertahanan, penerbangan, aerospace, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya.mensimulasikan kondisi kerja yang sebenarnya, dan melakukan pengujian kekuatan struktur. rentang aplikasi yang luas, efektivitas pengujian yang luar biasa, dan kinerja yang dapat diandalkan membuatnya menjadi alat penting untuk pengujian getaran.
Sistem ini mendukung gelombang sinus, FM, menyapu, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, dan fungsi kontrol waktu.Ini memiliki kontrol komputer penuh dengan akselerasi tetap sederhana dan mode amplitudo tetapPeralatan telah menjalani tes operasi tanpa kegagalan terus menerus selama 3 bulan, memastikan kinerja yang stabil dan kualitas yang dapat diandalkan.
| Puncak sinus (Pk) | 5000 Kg.f puncak (50 KN) |
|---|---|
| acak (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Shock (Pk) | 10000 Kg.f puncak (100 KN) @ 6 ms |
| Frekuensi yang Dapat Digunakan | 1 ¢ 2500 Hz |
| Pergeseran maksimum (p-p) | 100 mm (4 inci), 76 mm (3 inci) terus menerus |
| Max. Kecepatan | 2 m/s |
| Maks. akselerasi | Sinus: 100 g (980 m/s2), acak: 62 g (600 m/s2) |
| Dukungan beban vertikal | 500 kg |
| Suspensi tubuh Frekuensi alami (Penggerak sumbu) | Kurang dari 2,5 Hz |
| Diameter Armature | F440 mm |
| Berat Armatur | 59 kg |
| Frekuensi Resonansi Dasar (Tabel Badar) | 2,400 Hz (nom.) ± 5% |
| Titik penyambungan beban (standar) | 16 sisipan M10 dari stainless steel |
| Densitas Fluks yang Tersesat | < 10 gauss |
| Dimensi Shaker | 1670 mm L × 1150 mm D × 1300 mm H |
| Berat Shaker | Sekitar 4600 kg |
| Kebutuhan Udara Dikompres | 0.6 MPa |
Tabel berikut mencantumkan model tambahan yang tersedia dalam seri vibrator getaran elektrodinamis, termasuk model yang disorot ES-50.Sistem ini cocok untuk pengujian baterai mobil di bawah EN50604, IEC62133, dan standar UN38.3.
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Pergeseran Nominal (p-p) mm | Max. Pemuatan (kg) | Koil bergerak (kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

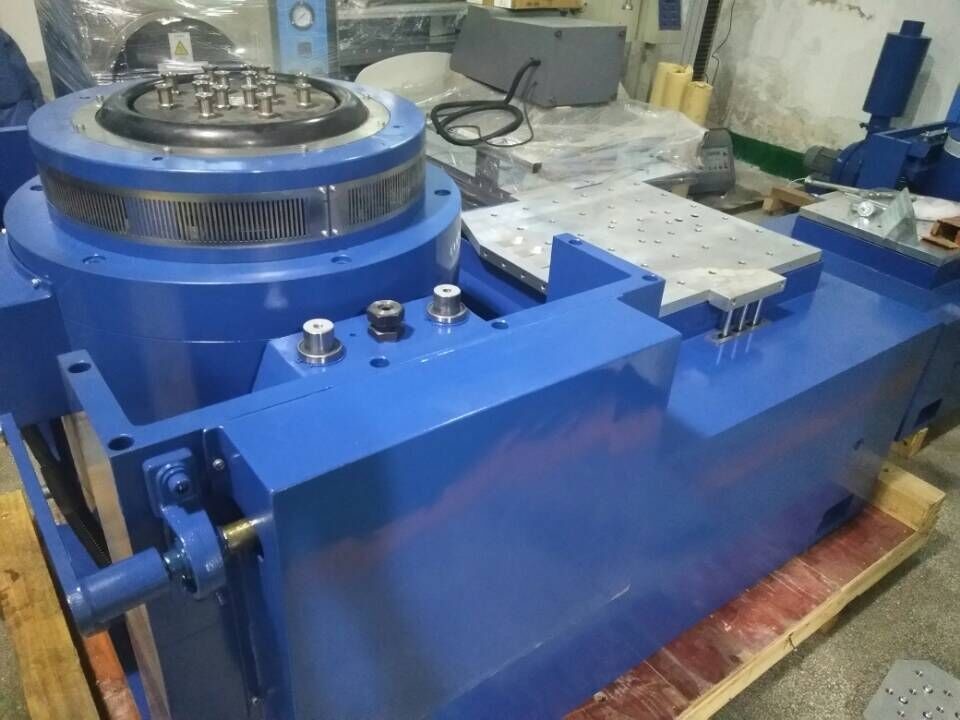

- Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tingkat tinggi.
- Desain sirkuit dua magnet dengan kebocoran fluks magnetik rendah, struktur kompak, dan tata letak rasional.
- Rocker rod roller bearing dengan orientasi kekakuan tubuh komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
- Yayasan isolasi Trunnion didedikasikan untuk isolasi getaran, dengan instalasi mobile yang nyaman.
- Teknologi canggih dalam sistem bergerak memastikan keandalan tinggi lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendingin.
- Kekakuan statis dan kekakuan dinamis bantalan dengan efek balon kecil, meningkatkan kapasitas bantalan tabel getaran dan meningkatkan kinerja frekuensi rendah.

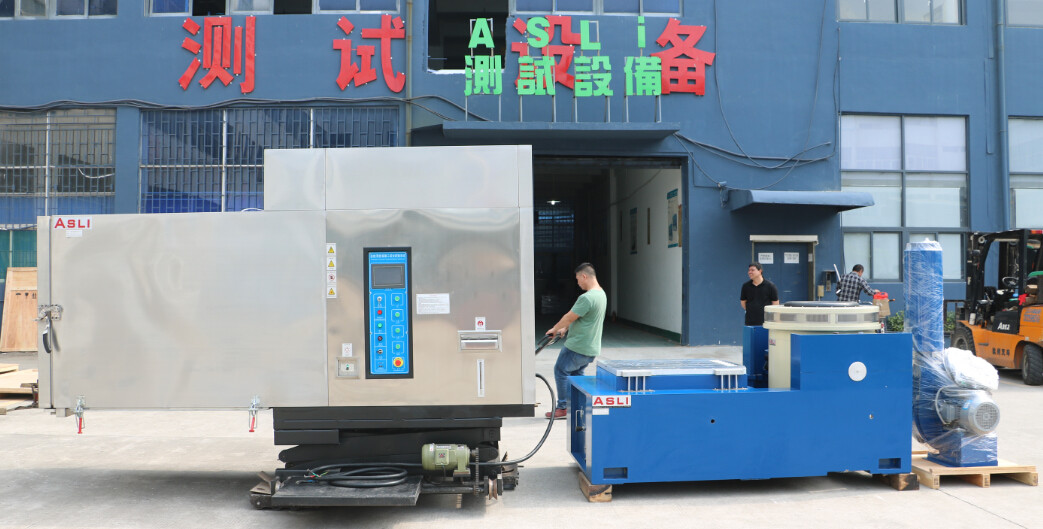

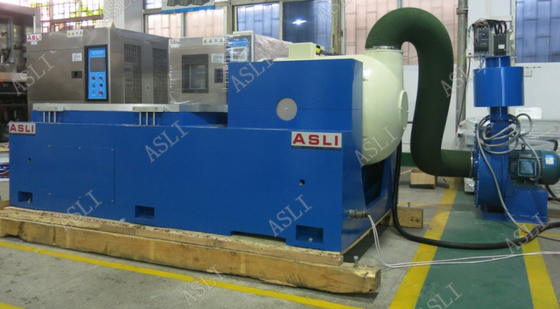

Electrodynamic Vibration Shaker yang memenuhi standar DO-160G, RTCA-160G, dan ISTA 3A juga dapat dikombinasikan dengan ruang kelembaban suhu untuk pengujian lingkungan yang komprehensif.
